【LVGL(1)】LVGL的简单介绍

计划学习一下LVGL，所以记录一下学习过程。

---

LVGL官网链接：LVGL - Light and Versatile Embedded Graphics LibraryFree and open-source graphics library to create embedded GUI with easy-to-use graphical elements, beautiful visual effects and low memory footprint.https://lvgl.io/

LVGL官网

其代码都是放在 Github 上的

GitHub - lvgl/lvgl: Powerful and easy-to-use embedded GUI library with many widgets, advanced visual effects (opacity, antialiasing, animations) and low memory requirements (16K RAM, 64K Flash).https://github.com/lvgl/lvgl要善于利用 Gitee 的“Github加速”功能！

Gitee 又要审核代码，好麻烦。不如仅仅当个 Github 的加速器用。

---

Github 仓库

居然README还有中文！！对我这英语小白也太好了！

这有英文有啥用啊！官方文档又没有中文，还是好难啊！！！

---

LVGL的条件简单介绍

官网 · 文档 · 论坛 · 服务 · 例程

要求	最低要求	建议要求
架构	16、32、64位微控制器或微处理器
时钟	> 16 MHz	> 48 MHz
Flash/ROM	> 64 kB	> 180 kB
Static RAM	> 16 kB	> 48 kB
Draw buffer	> 1 × hor. res. pixels	> 1/10屏幕大小
编译器	C99或更新

这样看，我想用STM32C6T6的想法就泡汤了啊！！！！好难啊

想想用ESP32学LVGL吧！STM32ZET6是不是也行？？

看看情况吧，淘一个开发板！

LVGL本身并不依赖特定的硬件平台，任何满足LVGL硬件配置要求的微控制器均可运行。

特性：

• 丰富且强大的模块化图形组件：按钮 (buttons)、图表 (charts)、列表 (lists)、滑动条 (sliders)、图片 (images) 等
• 高级的图形引擎：动画、抗锯齿、透明度、平滑滚动、图层混合等效果
• 支持多种输入设备：触摸屏、 键盘、编码器、按键等
• 支持多显示设备
• 不依赖特定的硬件平台，可以在任何显示屏上运行
• 配置可裁剪（最低资源占用：64 kB Flash，16 kB RAM）
• 基于UTF-8的多语种支持，例如中文、日文、韩文、阿拉伯文等
• 可以通过类CSS的方式来设计、布局图形界面（例如：Flexbox、Grid）
• 支持操作系统、外置内存、以及硬件加速（LVGL已内建支持STM32 DMA2D、SWM341 DMA2D、NXP PXP和VGLite）
• 即便仅有单缓冲区(frame buffer)的情况下，也可保证渲染如丝般顺滑
• 全部由C编写完成，并支持C++调用
• 支持Micropython编程，参见：LVGL API in Micropython
• 支持模拟器仿真，可以无硬件依托进行开发
• 丰富详实的例程
• 详尽的文档以及API参考手册，可线上查阅或可下载为PDF格式

如何入门：

• 使用网页在线例程来体验LVGL（3分钟）
• 阅读文档简介章节来初步了解LVGL（5分钟）
• 再来阅读一下文档快速快速概览章节来了解LVGL的基本知识（15分钟）
• 学习如何使用模拟器来在电脑上仿真LVGL（10分钟）
• 试着动手实践一些例程
• 参考移植指南尝试将LVGL移植到一块开发板上，LVGL也已经提供了一些移植好的工程
• 仔细阅读文档总览章节来更加深入的了解和熟悉LVGL（2-3小时）
• 浏览文档组件(Widgets)章节来了解如何使用它们
• 如果你有问题可以到LVGL论坛提问
• 阅读文档如何向社区贡献章节来看看你能帮LVGL社区做些什么，以促进LVGL软件质量的不断提高（15分钟）

这么简单吗？？？这不是一会就能看明白？？？我不信！不可能！

---

LVGL模拟器

LVGL还有模拟器，这就不用先考虑开发板了嘛！！！

优点：

• 独立于硬件 - 编写代码，在 PC 上运行并在 PC 显示器上查看结果。
• 跨平台 - 任何 Windows、Linux 或 OSX PC 都可以运行 PC 模拟器。
• 可移植性 - 编写的代码是可移植的，这意味着您可以在使用嵌入式硬件时简单地复制它。
• 轻松验证 - 模拟器对于报告错误也非常有用，因为它意味着每个用户的通用平台。 因此，在模拟器中重现错误并使用 论坛 。

关于安装方面就看LVGL的文档吧

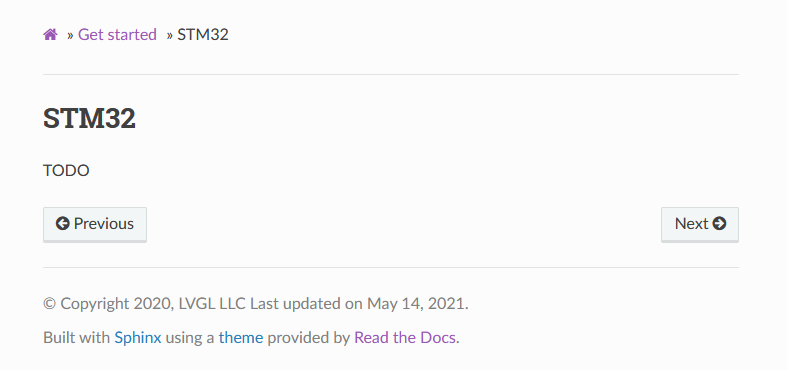

STM32

官方文档给我弄蒙了？

这不是啥都没有嘛。。。。我咋整？？

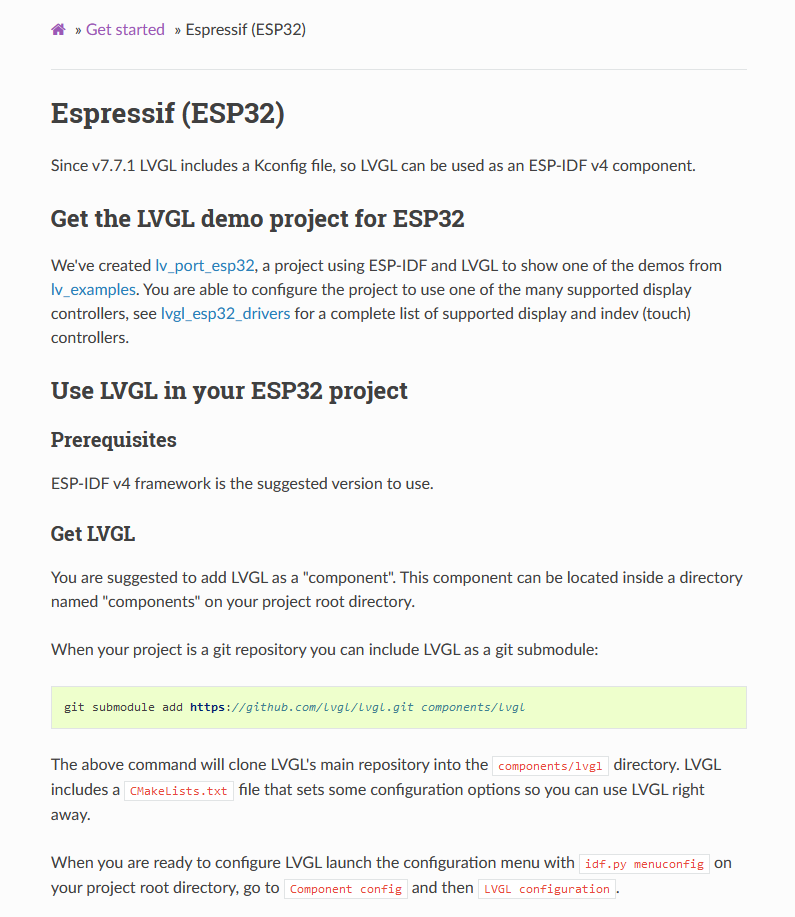

ESP32

反正ESP32用Arduino好用，就看Arduino就行了吧。

由于 v7.7.1 LVGL 包含 Kconfig 文件，因此 LVGL 可以用作 ESP-IDF v4 组件。

Arduino

The core LVGL library and the examples are directly available as Arduino libraries.

LVGL核心库和示例可直接用于Arduino库。

---

要注意版本问题，不同版本还是有差异的！！

其实的话，不同平台的内核都一样吧，从这个平台显示好移植到另一个平台应该不难吧！

1️⃣LVGL官方文档：LVGL官方文档

https://docs.lvgl.io/latest/en/html/index.html

2️⃣正点原子的LVGL教程：正点原子LVGL教程


http://www.openedv.com/docs/book-videos/zdyzshipin/4free/littleVGL.html

3️⃣荔枝派Nano的LVGL教程：荔枝派Nano的LVGL教程

http://nano.lichee.pro/application/littlevgl.html

4️⃣野牛开发板的 lvgl 6.0 例程：野牛开发板的 lvgl 6.0 例程

https://gitee.com/mzy2364/LittlevGL_Demo

5️⃣LVGL官方例程：LVGL官方例程

https://github.com/lvgl/lv_demos

---

好了，这算是初识LVGL啦 ~

后续更新 ~
