LM393 电压比较器及其典型电路介绍

这几天都在看一些开源项目，好多代码都没有什么注释，看烦了！

看看小芯片吧！！

---

LM393

主要用途：限幅器、脉冲发生器、方波发生器、延时发生器、数字逻辑门电路、多频振荡器等等

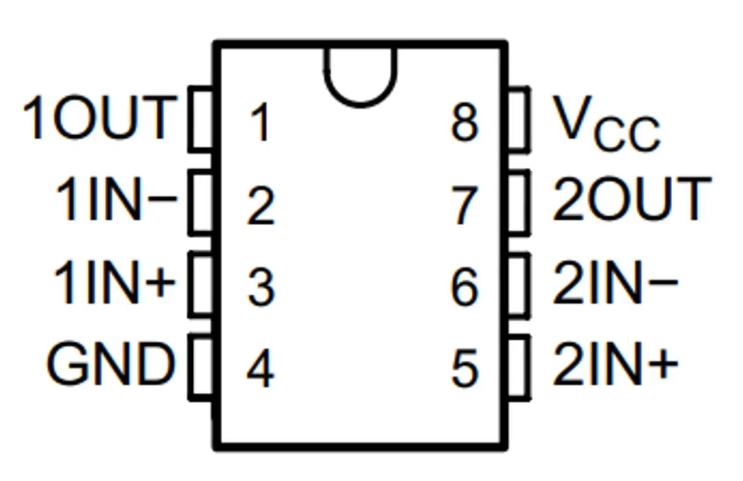

引脚分布图

等效电路图

同相端电压大于反向端电压时，输出高电平；同相端电压小于反向端电压时，输出低电平；

一般的数据说明手册中都会富有典型的应用电路可供参考。

---

LM393模块

有很多的单片机开关模块都是通过 LM393 制作的。

例如：光照开关，震动开关、霍尔传感器、光敏二极管开关、火焰传感器开关、红外避障模块等

LM393模块

类似的 LM393 模块都一样的，不要说电路，就是板子都是一样的！！

略微的差别就是有四线(如上图)和三线制的。区别为一种引出了模拟量检测口，一种没引出。

电路原理图

光线亮度低于阈值时，D0 输出高电平；光线亮度大于阈值时，D0 输出低电平。

其他的那种别的什么什么开关的实现功能都是把上图光敏电阻换成相关的元器件的，然后调调可调电阻就能用了！！

这算是一种最简单的比较器电路了。

后面 D0 直接接上三极管就可以直接控制继电器了！ 还不需要编程！编程也就几行，属于简单应用了。



虽然 LM393 和 LM358 在电气符号上相同，但不要轻易互换。

LM393 是双电压比较器，LM358 是双运算放大器

LM393 工作在非线性区，可看作是放大倍数非常大的运算放大器

---

LM393原理图

同相端电压大于反向端电压时，输出高电平；同相端电压小于反向端电压时，输出低电平；

同相输入端和反相输入端的电路结构相同！避免误差了属于是。

电路图比较简单，分析分析应该能看明白怎么实现的！

如果非要公鸡下蛋——不该它干的活非要干

LM393 本是电压比较器，如果要让他做运算放大器的活，需要引入反馈电阻。

不是不能做运算放大器的，就连官方手册上都列几个放大器的应用。

例如：

各家的手册都有相关的应用。

但是，本人建议！还是用它比较器功能就行！！

---

OK，今天只看了一个芯片的用法，算是偷懒、摆烂的一天了，希望以后再接再厉吧！
