PXE技术网络装机

目录

PXE网络装机原理

配置过程

一、配置网卡​

二、配置DHCP服务

三、配置tftp服务

四、准备 PXE 引导程序pxelinux.0

五、安装ftp服务

 六、验证自动安装到图形界面

七、Kickstart无人值守安装

八、安装测试

---

PXE网络装机原理

1、开机自检 ——》 2、MBR引导——》3、grub2菜单——》4、内核初始化——》5、init初始化

PXE 是由 Intel 公司开发的网络引导技术，工作在 Client/Server 模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。

配置流程：①DHCP 分配给新建机器IP ，然后告知客户机的NIC中pxe客户机的TFTP位置

                  ②PXE_client端向TFTP请求下载操作系统镜像的引导文件

                      PXE 通过网络向vsftp请求下载操作系统安装文件

                  ③直接通过从TFTP获得的引导文件 + 从vsftp获得的操作系统安装文件来进行引导、加载，然后到达安装向导界面

                  ④安装无人值守kickstart服务

配置过程

一、配置网卡

给PXE 的centos虚拟机添加一看网络适配器（网卡）ens36。为仅主机模式VMnet1

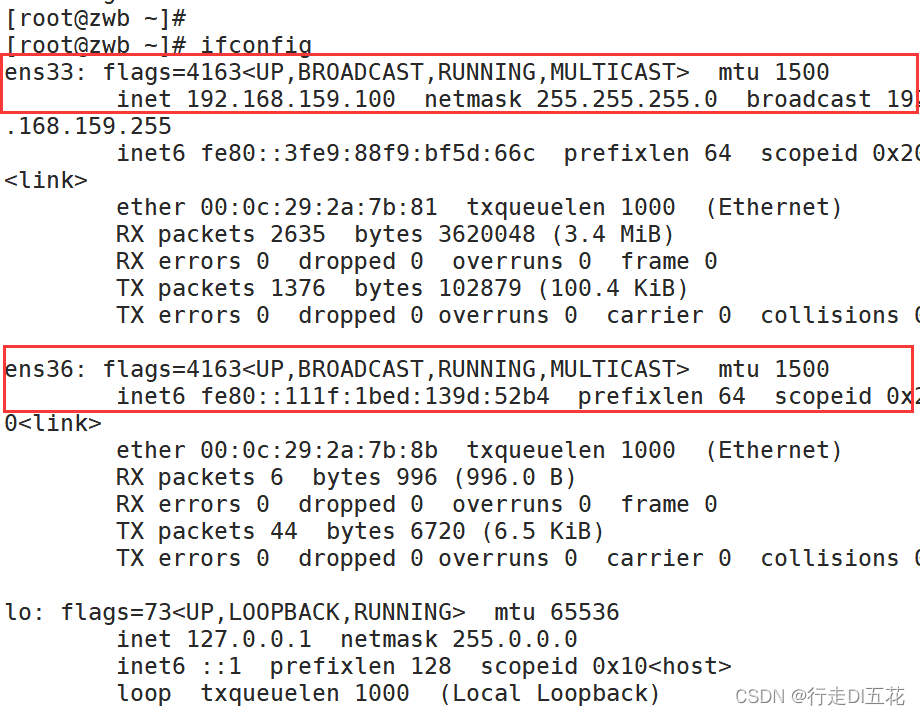

查看网卡数量

1、

 2、

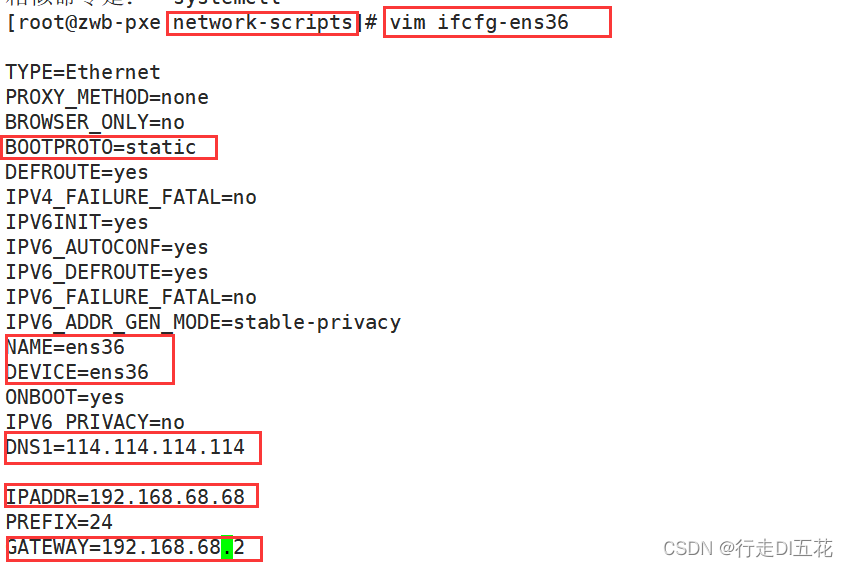

 新建的仅主机模式VMnet1网卡的IP网段是根据虚拟网络编辑器内的IP进行设置的。最后一位数自己自选，本机设置为68。(ens36:192.168.68.68)

 修改后

查看网卡 ，网卡配置完成

二、配置DHCP服务

1、修改主机名

2、 安装DHCP

3、配置DHCP

1、复制dhcpd.

2、打开文件配置

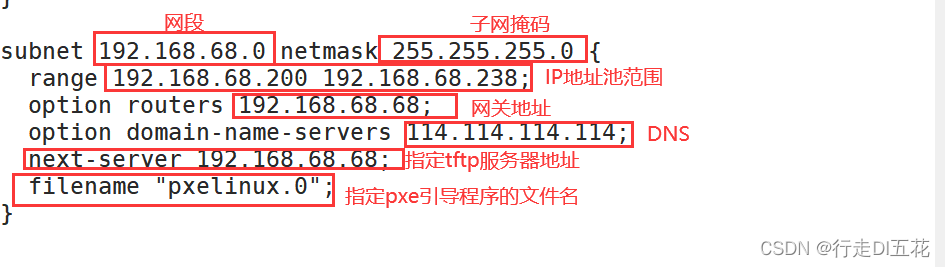

dhcpd.conf中添加的内容添加内容

3、启动DHCP服务

 4、查看状态

三、配置tftp服务

1、安装tftp-server和 xinetd



2、 vim /etc/xinetd.d/tftp   配置tftp文件

3、 准备 tftp 需要共享出去的文件

①挂载镜像

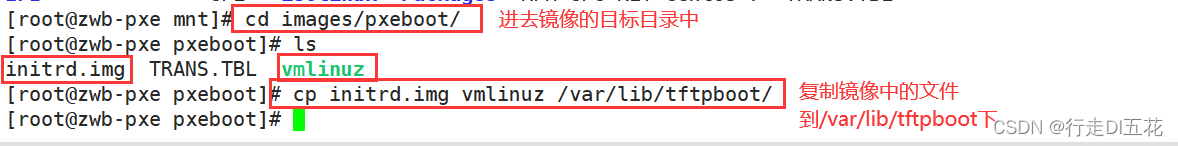

②复制镜像中的文件

③启动xinetd和 tftp

四、准备 PXE 引导程序pxelinux.0

1、安装yum provides */pxelinux.0   和  yum -y install syslinux

2、查找pxe引导程序的位置

3、把pxe引导程序拷贝到tftp的根目录下

 4、在tftp根目录下创建目录pxelinux.cfg，并在pxelinux.cfg目录下创建default文件

5、配置default文件

五、安装ftp服务

1、安装yum -y install vsftpd

2、在/var/ftp/下建立一个centos7目录

3、  将镜像复制到 /var/ftp/centos7中

 4、启动   vsftpd

 六、验证自动安装到图形界面

























七、Kickstart无人值守安装

1、安装system-config-kickstart工具yum install -y system-config-kickstart

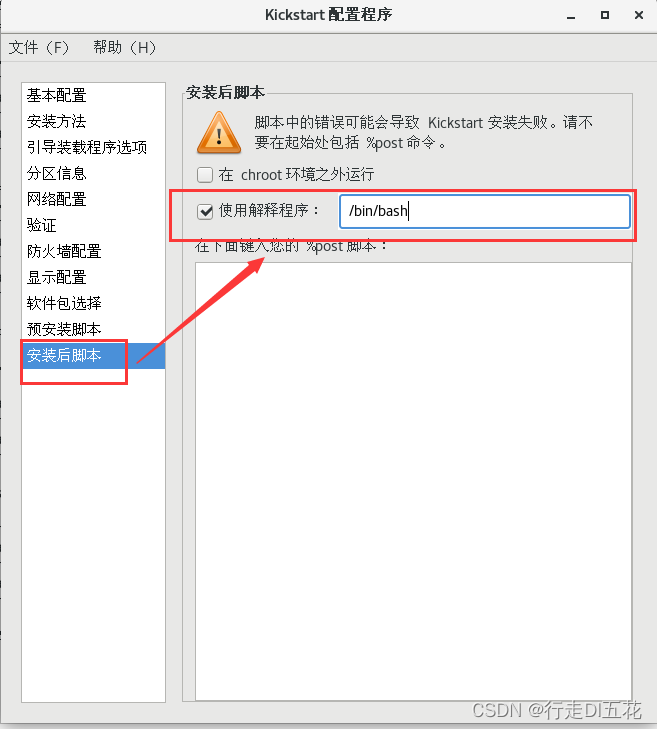

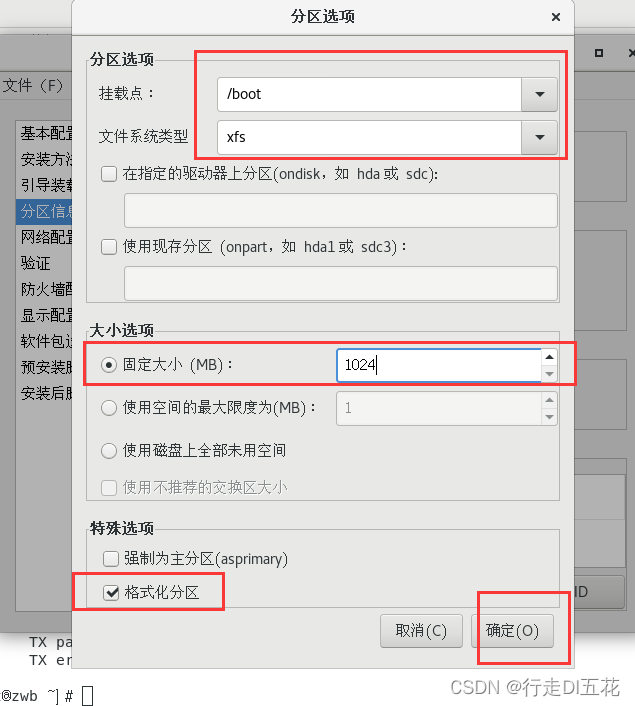

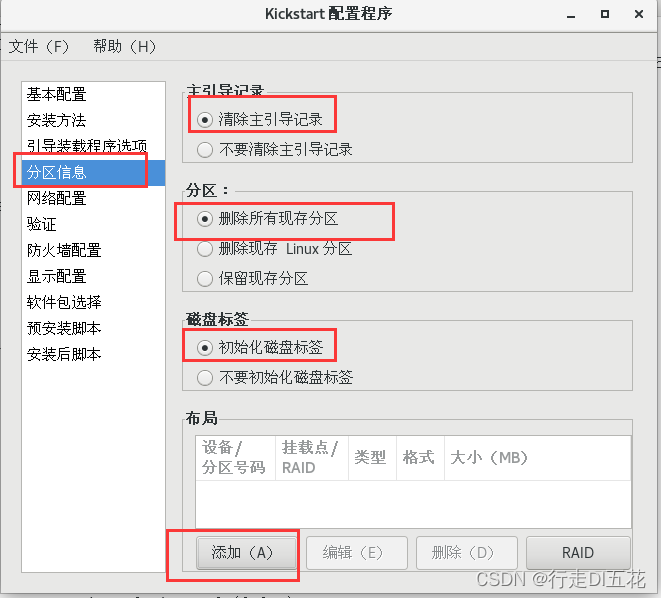

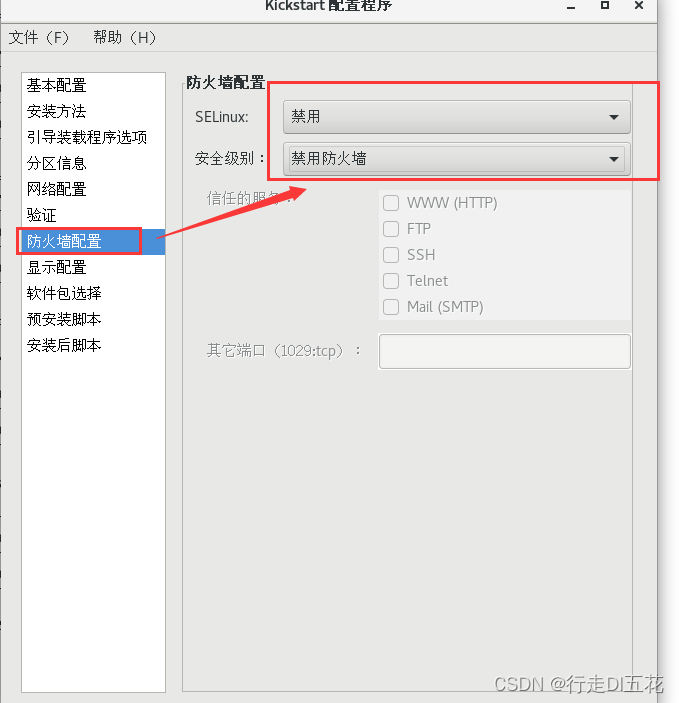

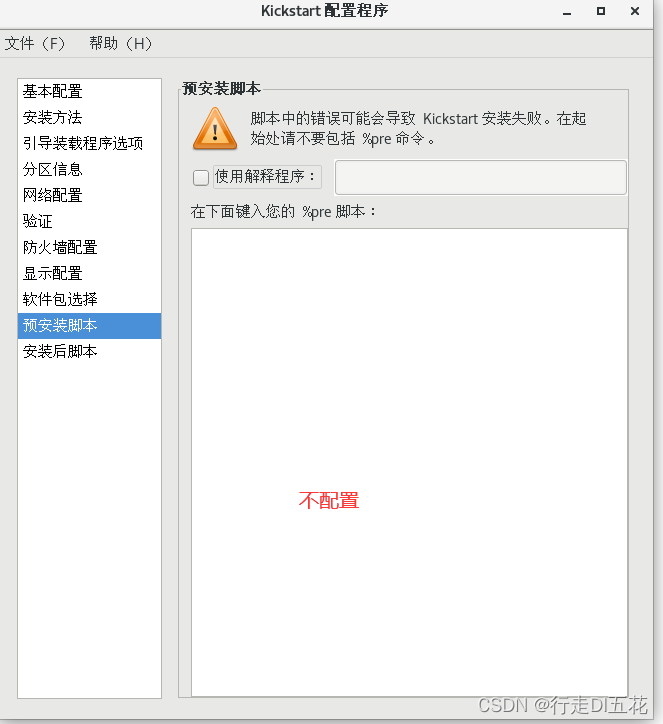

2、打开"Kickstart配置程序”窗口，通过图文界面配置



























 3、配置ks.cfg 文件    到根目录下，查看anaconda-ks.cfg文件，复制内容加入到ks.cfg文件中

复制的内容如下：

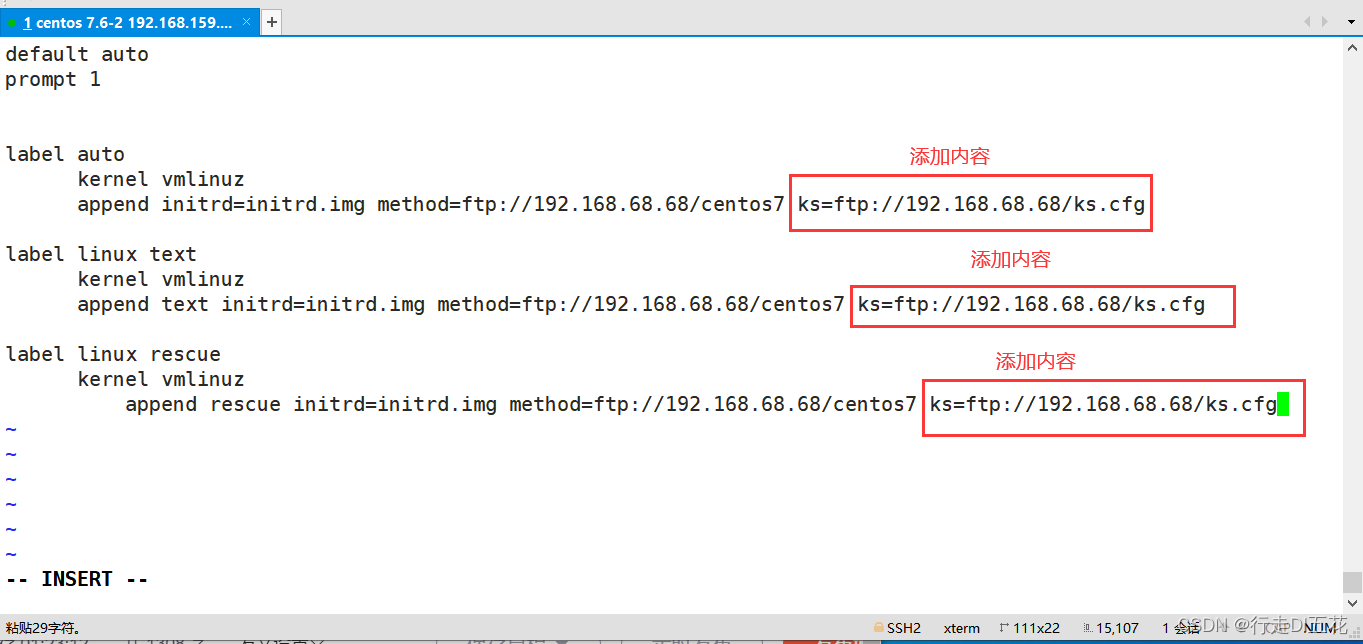

4、对/var/lib/tftpboot/pxelinux.cfg/default内容进行添加

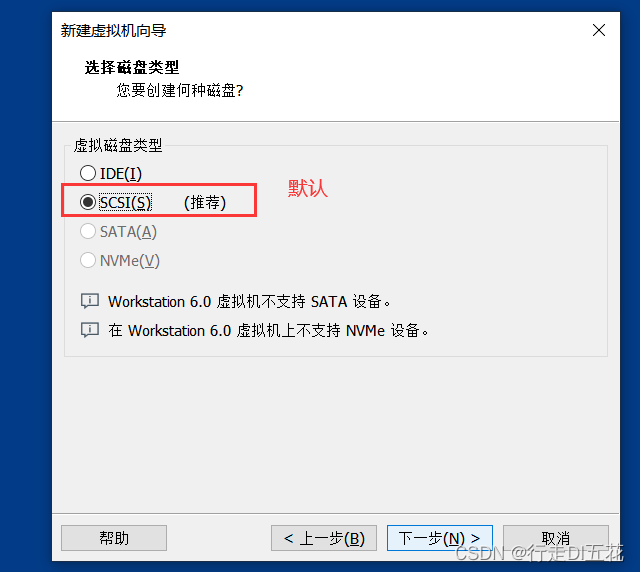

八、安装测试



安装完成
