IP笔记（8）

目录

OSPF的路由控制优先级

开销值

OSPF的选路原则

OSPF的防环

---

OSPF的路由控制优先级

[r3-ospf-1]preference 50 －－－ 修改OSPF路由默认优先级 －－－ 这个命令只会影响所有类型字段为OSPF(OSPF网络内部的路由信息）的路由信息。

[r3-ospf-1]preference ase 100 －－－ 修改域外导入的路由的默认优先级。

以上修改，只针对设备本地路由表中对应类型的路由的默认优先  级进行修改。

开销值

COST ＝ 参考带宽/真实带宽

1，通过修改参考带宽改变开销值

     [r3-ospf-1]bandwidth-reference 1000 --- 修改参考带宽需要将所有OSPF网络中的设备都改成相同的。

    因为参考带宽一旦修改，整个网络里所有设备都得修改成一  样的，所以，其实质无法控制选路。其意义在于当真实带宽  较大，可以增大参考带宽，避免选路不佳的清况。

2，通过修改接口真实传输速率达到修改开销值的效果

     [r3-GigabitEthernet0/0/0]undo negotiation auto －－－ 关闭自动协商

     [r3-GigabitEthernet0/0/0]speed 10

注意，命令生效需要重启接口

这种方法确实可以针对指定的接口更改其开销值大小，起到  控制选路的效果。但是，他会影响接口真实的传输速率，并  且，只能改小，所以，在正真进行选路控制的时候不建议使  用这种方案。

3，直接修改接口的开销值

      [r3-GigabitEthernet0/0/0]ospf cost 1000 －－－ 修改接口开销值注意：因为环回接口的开销值是一个定义值，所以，其结果不受外界改变而变化，即1，2两种方法均不会影响环回接口  的开销值。但是，第3种方法可以改变环回接口的开销值。

特别注意：OSPF中到达目标网段的开销值，路由信息传递方向的流入接口的开销值的累加值。

2，OSPF的附录E

附录E主要是定义了一种特殊清况下的解决方案。





附录E提出的解决方案掩码较短的正常进入，而掩码较长的将他的LS ID使用直接广播地址来表示。

OSPF的选路原则

域内 －－－ 1类，2类LSA 域间 －－－ 3类LSA

域外 －－－ 5类，7类LSA －－－ 类型1

类型2

1，域内 －－－  如果到达相同的目标网段存在多条通过1类，2类LSA学习到的路由信息时，将比较到达目标网段的开销值，选择开销值小的。如果开   销值相同，则将会负载均衡。

2，域间 －－－ 如果到达相同的目标网段存在多条通过3类LSA学习到的路由信息时，将比较到达目标网段的开销值，选择开销值小的。如果开销值相   同，则将会负载均衡。

3，域外

         [r3]display ospf lsdb ase －－－ 可以一次性展开所有5类LSA

类型1：如果开销值类型为类型1，则域内所有设备到达域外目标网段   的开销值等于本地到达通告者的开销值加种子度量值。

         [r4-ospf-1]import-route rip 1 type 1 －－－ 重发布时修改开销值类型

类型2：如果开销值类型为类型2，则所有域内设备到达域外目标网段   的开销值都等同于种子度量值。

类型1永远优于类型2。 －－－ 这样设计的目的是为了在一些特殊清况下更方便干涉选路。

类型2的选路原则：如果到达相同的目标网段存在多条通过5类／7类 LSA学习到的路由信息时，并且开销值类型都是类型2，则先比较种子度量值，优先选择种子度量值小的；如果种子度量值相同，则比较   沿途累加开销值，优先选择沿途累加开销值小的。如果沿途累加开销   值也相同，则将负载均衡。

类型1的选路原则：如果到达相同的目标网段存在多条通过5类／7类 LSA学习到的路由信息时，并且开销值类型都是类型1，则将比较总   开销(种子度量值 ＋ 沿途累加开销值），优先选择总开销小的。如果总开销相同，则将负载均衡。

4，域内和域间 －－－  如果到达相同的目标网段存在通过1类和2类LSA学习到的域内信息以及通过3类LSA学习到的域间信息，则将优先选择通过1类     2类LSA学习到的，就算开销值更大。 －－－－ 域内优于域间。

5，域间和域外 －－－ 如果到达相同的目标网段存在通过3类LSA学习到的域间信息以及通过5类／7类LSA学习到的域外信息。则将优先选择通过3类 LSA学习到的，就算开销值更大。 －－－－ 域间优于域外。

6，在华为体系中，5类和7类LSA的选路规则是一样。

OSPF的防环

1，域间防环

1，OSPF因为区域之间也传递的是路由信息，所以，存在区域水平分割机制。路由信息是从哪个区域学习到的则将不再回传到这个区域。2，星型拓扑的区域划分要求本身也是一种防环机制。

2，域内防环

OSPF域内的防环机制 －－－ SPF算法 －－－ 最短路径优先算法

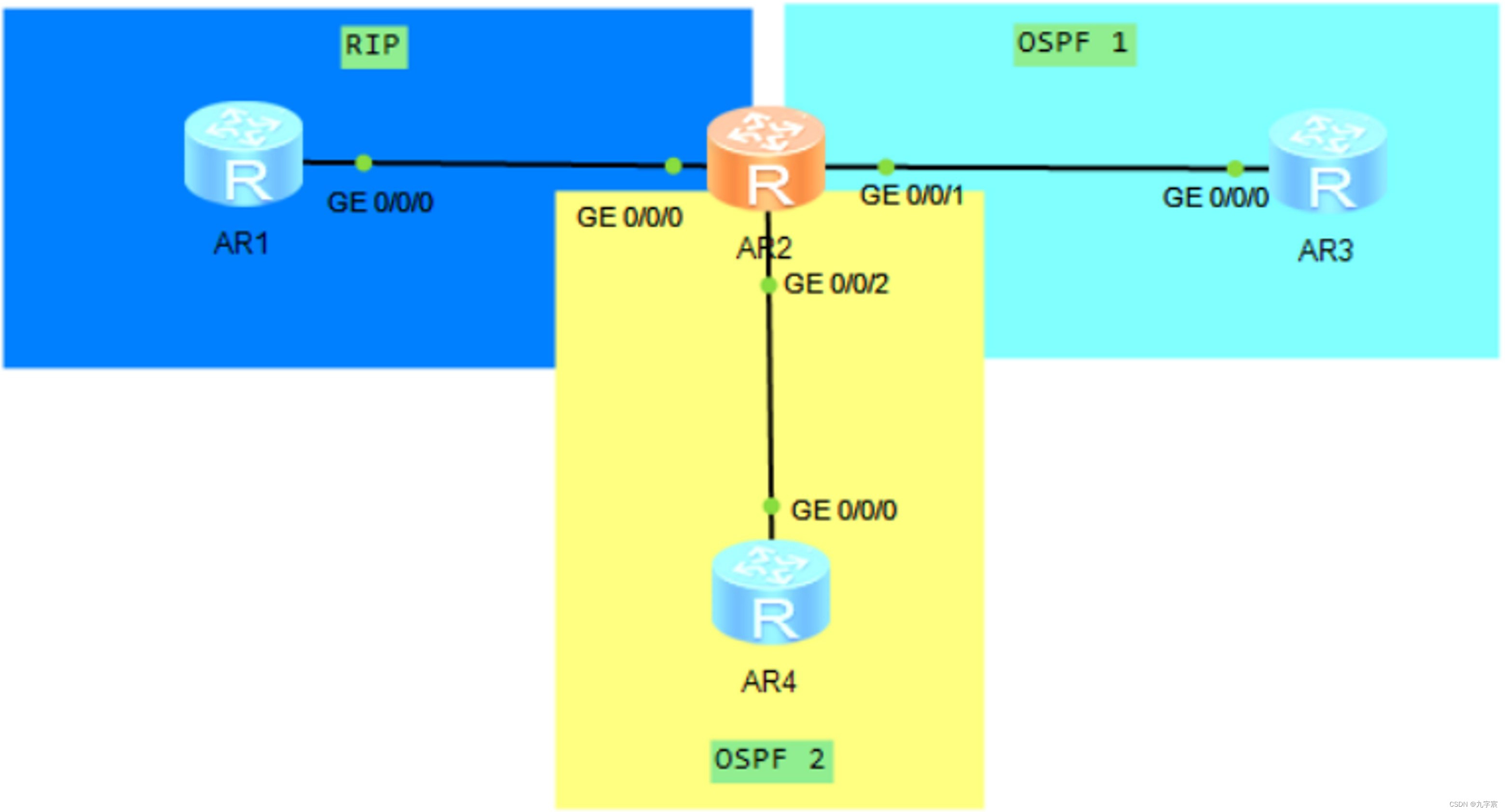

重发布

作用：在一个网络中，若运行多种路由协议或者相同路由协议的不同进程；协议之间不能直接沟通计算包括进程之间也是独立转发和运算；所以   需要重发布实现路由的共享。

条件：

1，必须存在ASBR设备 －－－ 同时连接两种协议或者两个进程；可以同时学到两边的路由信息，之后完成路由路由共享。

2，必须关注种度量值 －－－ A协议和B协议之间的度量计算逻辑不通， 无法直接使用。故在将A协议发布到B协议时，ASBR将不携带A协议的度量值到B协议，而是在共享到B协议时，由ASBR设备在路由中添   加一个起始度量值。

规则：

1，将A协议导入到B协议时，需要在ASBR的B协议上配詈重发布。

2，将A协议发布到B协议时，是将ASBR上所有通过A协议学习到的及ASBR上宣告在A协议的所有直连路由全部共享到B协议中。

点

单点 －－－ 两个协议或者两个进程之间存在1个ASBR设备双点 －－－ 两个协议或者两个进程之间存在2个ASBR设备多点 －－－ 两个协议或者两个进程之间存在多个ASBR设备

向

单向 －－－ 仅将A协议发布到B协议当中双向 －－－ A／B协议的路由均共享

配詈：



A -> B：一种动态路由协议发布到另外一种动态路由协议静态 －＞ B：将静态路由导入到动态路由协议中

直连 －＞ B：将直连路由导入到动态路由协议中

RIP

A -> B：一种动态路由协议发布到另外一种动态路由协议[r2-rip-1]import-route ospf 1

结论：1，通过重发布技术将其他协议的路由信息导入到RIP中，其赋予的默认种子度量值为0。

修改种子度量值的方法：

1，在进程当中对全局进行修改：[r2-rip-1]default-cost 2

2，针对本次重发布进行修改：[r2-rip-1]import-route ospf 1

cost 3

注意：当以上两条命令同时执行时，将按照第2条，匹配更  精确的命令来执行。

静态 －＞ B：将静态路由导入到动态路由协议中

[r2-rip-1]import-route static

结论：重发布过程中不会将缺省路由重发布到动态路由协议中。

直连 －＞ B：将直连路由导入到动态路由协议中

[r2-rip-1]import-route direct

结论：1，除了R1的直连网段外，所有直连都会导入

2，若ASBR进行了A－＞B的重发布以及直连－＞B的重发

布，并且两次包含相同的路由信息，则将会优先学习直连－＞ B的重发布信息。

[r2-ospf-1]default cost ? INTEGER<0-16777214> Cost value

[r2-ospf-1]default type ? INTEGER<1-2> Type value
