Modelsim 安装步骤详解

目录

本篇文章主要对Modelsim SE版本安装步骤的介绍。

一、modelsim简述及下载

1、简介及特点

简介

modelsim是Mentor公司开发的优秀的HDL语言仿真软件。
它能提供友好的仿真环境，采用单内核支持VHDL和Verilog混合仿真的仿真器。它采用直接优化的编译技术、Tcl/Tk技术和单一内核仿真技术，编译仿真速度快且编译的代码与平台无关。

特点

• RTL和门级优化，本地编译结构，编译仿真速度快，跨平台跨版本仿真；
• 单内核VHDL和Verilog混合仿真；
• 源代码模版和助手，项目管理；
• 集成了性能分析、波形比较、代码覆盖、数据流ChaseX、Signal Spy、虚拟对象Virtual Object、Memory窗口、Assertion窗口、源码窗口显示信号值、信号条件断点等众多调试功能；
• C和Tcl/Tk接口，C调试；
• 对SystemC的直接支持，和HDL任意混合；
• 支持SystemVerilog的设计功能；
• 对系统级描述语言的最全面支持，SystemVerilog，SystemC，PSL；
• ASIC Sign off。
• 可以单独或同时进行行为（behavioral）、RTL级、和门级（gate-level）的代码。

2、modelsim版本

ModelSim有几种不同的版本：SE、PE、LE和OEM，其中SE是最高级的版本，而集成在 Actel、Atmel、Altera、Xilinx以及Lattice等FPGA厂商设计工具中的均是其OEM版本。

SE版和OEM版在功能和性能方面有较大差别，比如对于大家都关心的仿真速度问题，以Xilinx公司提供的OEM版本ModelSim XE为例，对于代码少于40000行的设计，ModelSim SE 比ModelSim XE要快10倍；对于代码超过40000行的设计，ModelSim SE要比ModelSim XE快近40倍。

ModelSim SE支持PC、UNIX和LINUX混合平台；提供全面完善以及高性能的验证功能；全面支持业界广泛的标准；Mentor Graphics公司提供业界最好的技术支持与服务。

3、modelsim下载

百度网盘链接：
https://pan.baidu.com/s/1vaMfrHw4IfamREKiVAsSGw .
提取码：82eh

二、安装步骤详解

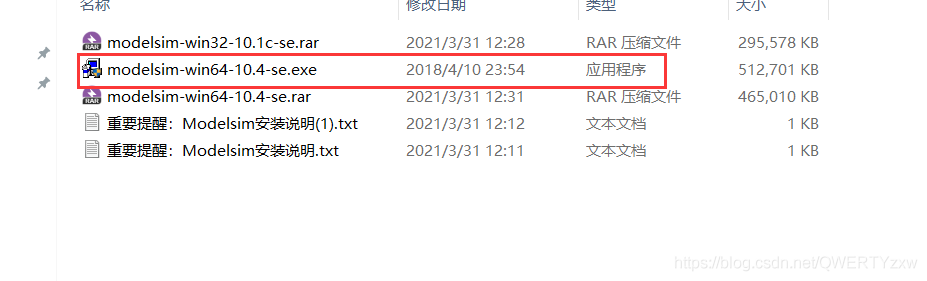

解压下载的文件

双击运行应用程序，进入安装导向界面

安装导向界面，点击next

自定义安装路径

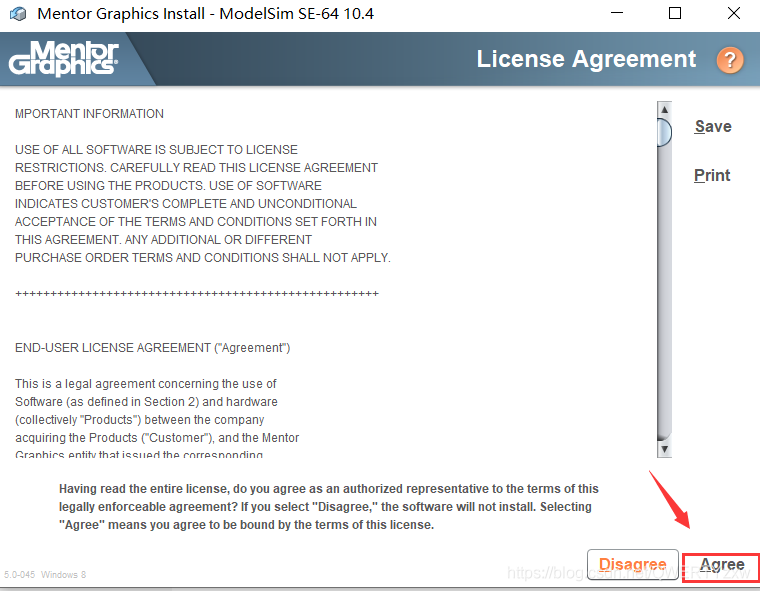

选择agree

等待安装

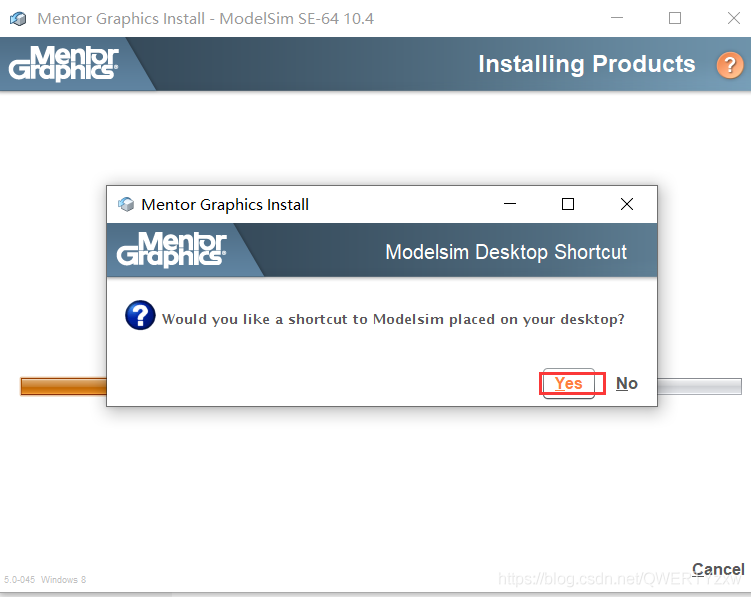

弹出提示，创建快捷方式在桌面

添加路径

选择No

安装完成

三、注册简述

在软件安装目录中找到mgls64.dll文件

右击文件，选择属性，取消只读属性

将MentorKG.exe和patch_dll.bat一起拷贝到modelsim安装目录的win32或win64下



运行patch_dll.bat，会生成license文件，将license文件放到任意目录下

注：运行patch_dll.bat生成license文件后会自动用记事本打开license.txt.生成的license.txt默认存放在C:\Users\user\AppData\Local\Temp

设置环境变量名MGLS_LICENSE_FILE，
变量值为license放置的路径

这样就完成了。
资料补充：
modelsim补充文档
提取码：zxr0

四、总结与参考资料

1、总结

本篇文章主要介绍modelsim的安装以及注册步骤，有关使用方法会在后面的学习中慢慢介绍。

2、参考资料

【FPGA——工具篇】：Modelsim SE-64 10.4下载、破解、安装过程.
Modelsim10.5安装教程.
