图新地球：Revit建模的rvt格式BIM模型如何带着纹理精准匹配地图

0问题：

Revit中构建模型的同时，材质本身会带有一定的色彩或图像纹理信息。从Revit中直接导出FBX格式是不带纹理的，即使Revit里面的纹理是自己做的贴图也不行。

很多人使用图新地球做项目汇报，施工项目管理，好不容易建立好的BIM模型没有纹理，显示效果大打折扣。

做设计的朋友经常搞不明白坐标系统、投影的问题，导致不知道如何把BIM模型精准的叠加到地图上。

1解决方法

1.1Revit导出带纹理的FBX文件

1.1.1 在Revit中打开rvt模型，将rvt格式转换为NWC格式，有以下两种操作方式：

1.通过附加模块中的外部工具进行导出



 2.通过文件导出NWC文件

 【需要注意的是：如果Navisworks与Revit版本不匹配，要安装一个与Revit版本相同的导出插件（Autodesk_Navisworks_Exporters_****）】

1.1.2.NWC格式转FBX格式

在Navisworks中打开NWC格式文件

 鼠标光标放在模型上，右键 → 选择“单位和变换”

 重点：原点处坐标值是rvt项目基点坐标值，将原点位置中的X和Y值（第一个和第二个）记录并改成0,0。在旋转模块里面，以原有的角度基础上+180。（该模型本身存在2.697的旋转角度是因为在建模时以项目的北方向构建了项目北，而不是正北）。

如果建模的时候是采用的投影坐标建的，这个坐标原点要保留下来（后面会提到用途）

此处修改坐标原点为0,0，主要原因是FBX存储大数坐标经常会出问题。

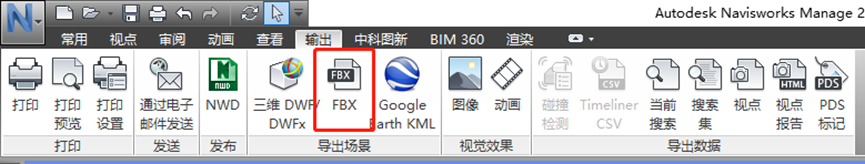

 工具栏中“输出”选择FBX，导出FBX格式文件



 导出FBX选项中，无需修改单位，其他参数一般默认即可

注意：此处的单位不要修改，除非你明确知道BIM建模的底层单位，这个地方改单位只是一个标识，不会做单位的转换。



用3dsmax打开会发现FBX已经正常带纹理了

注意：如果模型在Revit中构建是采用混凝土材质，尤其是贴花类型的，无法导出到FBX

建议建模的时候还是使用普通图片纹理的方式

1.2图新地球加载FBX文件

1.2.1 明确的知道模型的坐标信息

比如国家2000，3度带，中央经线114

图新地球界面菜单栏中选择“BIM”→ “导入带投影.FBX模型”，选择要加载的模型，填写投影信息，并且在偏移量信息中填写在Navisworks中记录的项目基点坐标值。

我们会发现精准匹配

 1.2.2 不知道模型投影坐标，或模型本身建模没有按照投影坐标建模，任意选择了一个基点

在图新地球界面菜单栏中选择“BIM”→ “导入带投影.FBX模型”，选择要加载的模型，此处模型中心点坐标为图新地球当前屏幕中心点坐标值，也可以自定义输入。

导入后直接找一个基准点，进行平移，旋转即可

平移的方式如下图：

起点：当前模型没对准的位置，找一个模型上的拐点

终点：找到模型上的这个点在地图上的位置

高度值：升高降低模型多少米

 注意：如果模型不是按照正北方向建立的，可以使用旋转缩放进行调整

 2小技巧

BIM模型导入后，可以沿着模型编辑绘制一个面，使用开挖功能和倾斜模型，现状地形进行融合。

路易、OpenRoads支持自动导出模型范围
