Qt|字符串生成二维码功能

最近在整理开发项目中遇到的知识点，发现了一个特别有意思的功能：使用字符串生成二维码操作。

功能实现

开发环境：WIN10环境 + VS2017 + Qt 5.14.2 64位开发环境

资源包数据

说实话我的开发环境还真是挺麻烦的~

想要使用Qt使用二维码功能，必须要外加 "qrencode"库。针对我目前用的环境使用cmake编译了一个dll库

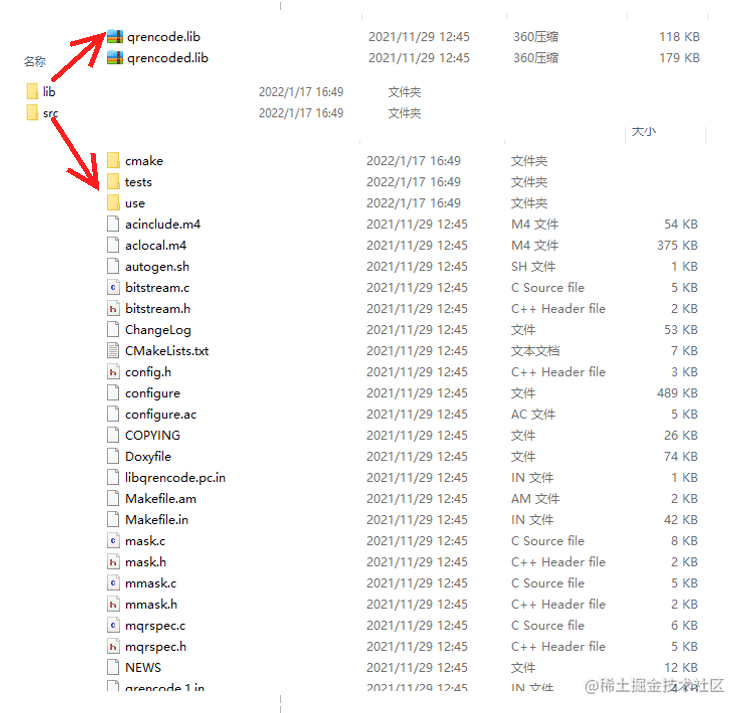

编译出来的文件包含了两个：lib和src，如果跟我的开发环境不一致的，可以自行编译，也是很快的（我发现camke真是一个好工具呀~）

配置属性

1：头文件设置

2：静态库设置

说明：根据上述三张图片中红色区域部分进行设置。

大家可以发现我设置的时候都有一个相同点，全部使用了相对路径。

一般多个人在做规模庞大的项目时，都会采用相对路径，即使每个人将项目放到了不同磁盘，也不会发生数据读取的问题。

说到了这里，那么我就接着来说一些关于配置的题外话吧~希望对你有帮助哦！

题外话：既然如此，我们生成的exe也会放到一个单独的目录中，假设我们叫做bin文件

在VS中默认生成的exe会根据是debug或者release环境生成到对应的文件夹中。当前要将两个环境合并需要修改配置属性中的常规操作

最后，也需要在代码中设置，将exe的生成目录设置成当前路径，否则在程序中使用相对路径时，无法找到对应文件！

QString qExePath = QCoreApplication::applicationDirPath();
QDir::setCurrent(qExePath);


这两句话最好放到main.cpp中，让整个项目生效。

二维码操作

接下来便是我们的重头戏了，如何使用字符串生成二维码啦

1：创建QR操作类用于绘制QImage图形

定义类：QORCodeOperation

#include <QPainter>
#include <xstring>
class CQRCodeOperation
{
public:
 CQRCodeOperation();
 ~CQRCodeOperation();
 QImage GeneratedGraphics(std::string sData, QSize nsize); //生成图形
private:
 QPixmap m_imgIcon;
};


函数（GeneratedGraphics）

传入指定的字符串以及二维码的宽度高度，返回图形的QImage值。

一般情况下我们会将QIamge赋值到QLable上展示。

参数（m_imgIcon）

QPximap类型的成员变量，主要是绘制图形，在最开始的显示效果生可以看出二维码中间添加了一张图片，主要用于显示图片的。

2：生成二维码图形QImage

2.1：定义QImage对象存储生成内容

QImage image(nsize, QImage::Format_RGB32);
image.fill(QColor("#000000"));


QImage存储根据设置的nsize大小的宽度高度构造一幅图像，程序会自动根据图像格式对齐数据，使用32位RGB格式的图像(0xffrrggbb)

2.2：构造绘图指针

QPainter painter(&image);
if (!painter.isActive())
{
 return image;
}


构造QPainter绘制指针，一般当传入的QSize数据为0时，是无法进行后续操作的，也就是isActiva = false

2.3：根据字符串获取QRcode类实例

QRcode *qrCode = QRcode_encodeString(sData.c_str(), 1, QR_ECLEVEL_L, QR_MODE_8, 1);


2.4：设置点画刷以及背景画刷

QColor colorForPoint("#FFB6C1");
QColor colorForBackground("#ffffff");

painter.setBrush(colorForBackground);
painter.setPen(Qt::NoPen);
painter.drawRect(0, 0, image.width(), image.height());

painter.setBrush(colorForPoint);


2.5：绘制图形

const double &&s = (qrCode->width > 0) ? (qrCode->width) : (1);
const double &&aspect = image.width() / image.height();
const double &&scale = ((aspect > 1.0) ? image.height() : image.width()) / s;

for (int y = 0; y < s; ++y)
{
 const int &&yy = static_cast<int>(y * s);
 for (int x = 0; x < s; ++x)
 {
 const int &&xx = yy + x;
 const unsigned char &b = qrCode->data[xx];

 if (b & 0x01)
 {
 const double rx1 = x * scale, ry1 = y * scale;
 QRectF r(rx1, ry1, scale, scale);
 painter.drawRects(&r, 1);
 }
 }
}


这里为了偷懒再判断宽度值时采用了三目运算符操作。

2.6：释放QRcode指针

QRcode_free(qrCode);


2.7：添加二维码图形

其实我们在中间展示的图片比较小，直接覆盖到二维码上就可以了

painter.setRenderHint(QPainter::Antialiasing, true); //抗锯齿
int nLeft = (nsize.width() - 30) / 2;
int nTop = (nsize.height() - 30) / 2;
QRect rectPng(nLeft, nTop,30,30);
painter.drawPixmap(rectPng, m_imgIcon);


2.8：结束绘制

painter.end();


到这里具体的二维码绘制已经完成了，对外我们只需要返回存储绘制数据的QImage就可以了。

3：二维码函数调用

CQRCodeOperation dlg;
QImage img = dlg.GeneratedGraphics(sText, QSize(250, 250));
ui.labPng->setPixmap(QPixmap::fromImage(img));


总结

到这里字符串生成二维码功能就讲解完成了，难度不是很大，只要将环境配置成功就完成了一般的功能了，剩下的就是根据你的想法，想要如何展示了。

我是中国好公民，专注C++开发程序猿~
