PADS导出gerber文件

PADS到处gerber文件都需要输出什么文件？

 关于阻焊层的说明：

Solder mask阻焊层就是指印刷电路，管理成品板阻焊油的，实际上这阻焊层使用的是负片输出，所以在阻焊层的形状映射到板子上以后，并不是上了绿油阻焊，反而是露出了铜皮。

第一步：首先需要铺铜

这一步不在赘述。

第二步：输出gerber文件

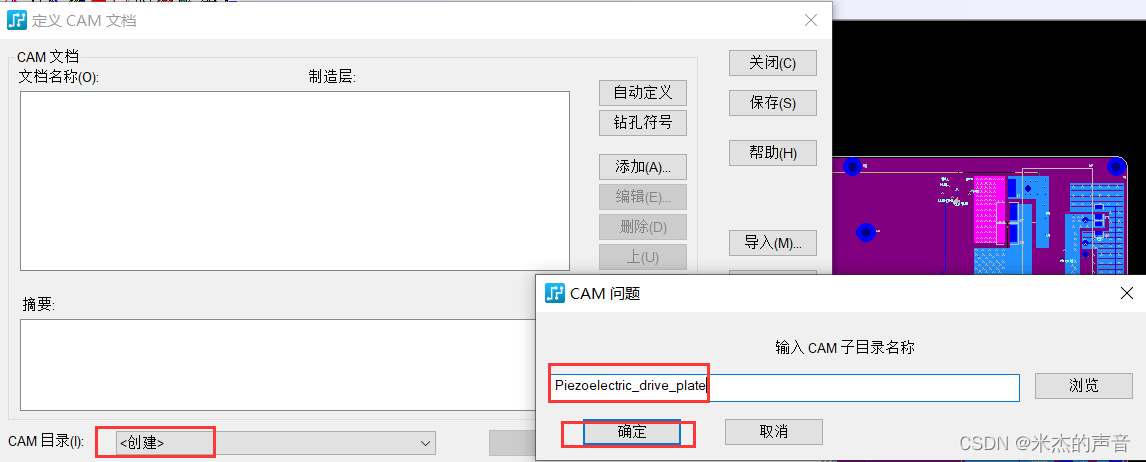

点击->文件->CAM->添加->设备设置（查看D码）->高级（输出格式为RS-274X）

1.输出Gerber文件格式，一定要看你的文件是否有D码（无D码的文件谁都无法保证输出的GERBER文件是你所要的效果文件，如下图只有二个D码（重新生成）。这里要稍等片刻。。。

2.选用RS-274X格式

3.增加有效层输出Gerber文件

第三步：输出层文件

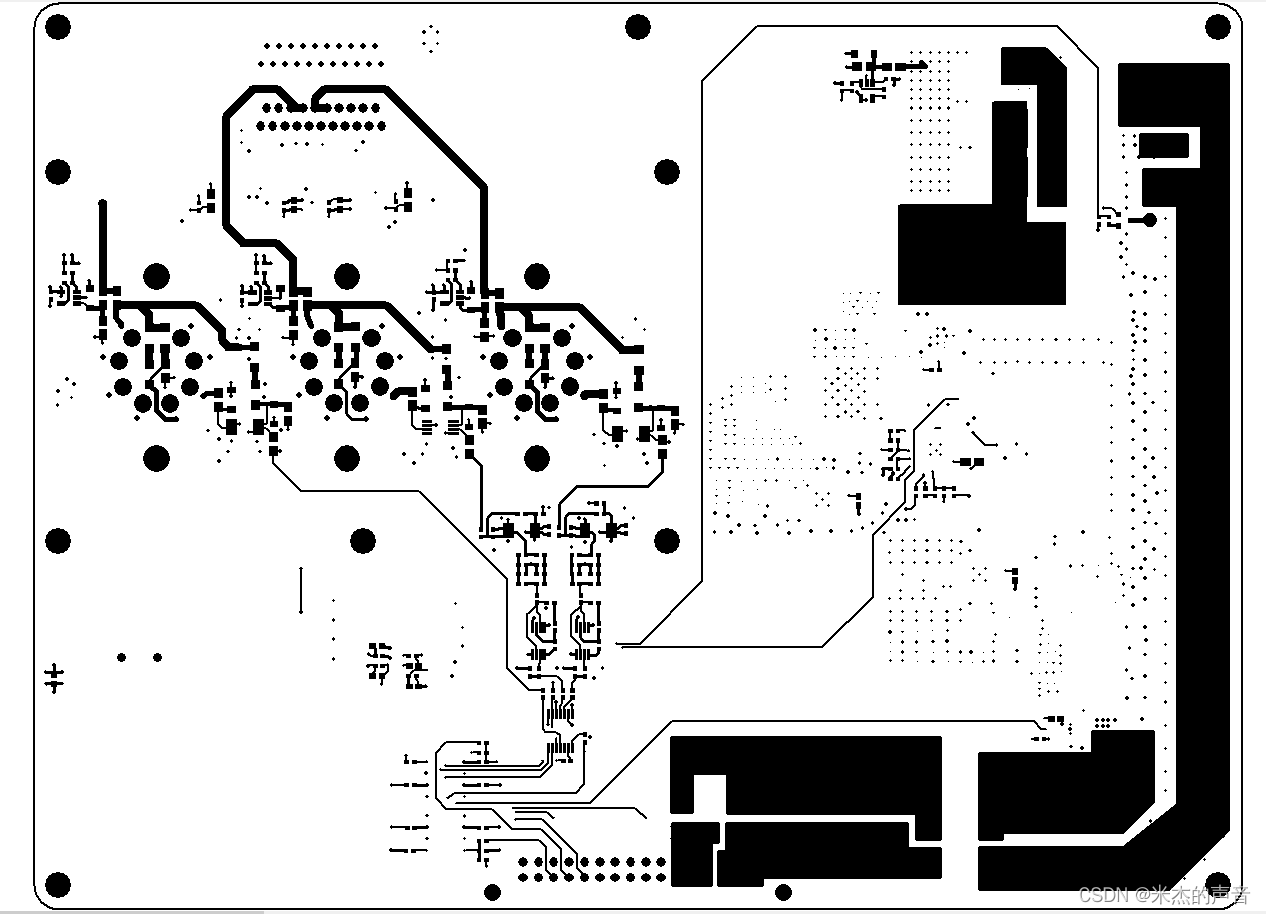

3.1 输出TOP层

取个名字然后点击运行即可

他就存在这个文件夹了。

E:\PADS Projects\Cam\Piezoelectric_drive_plate

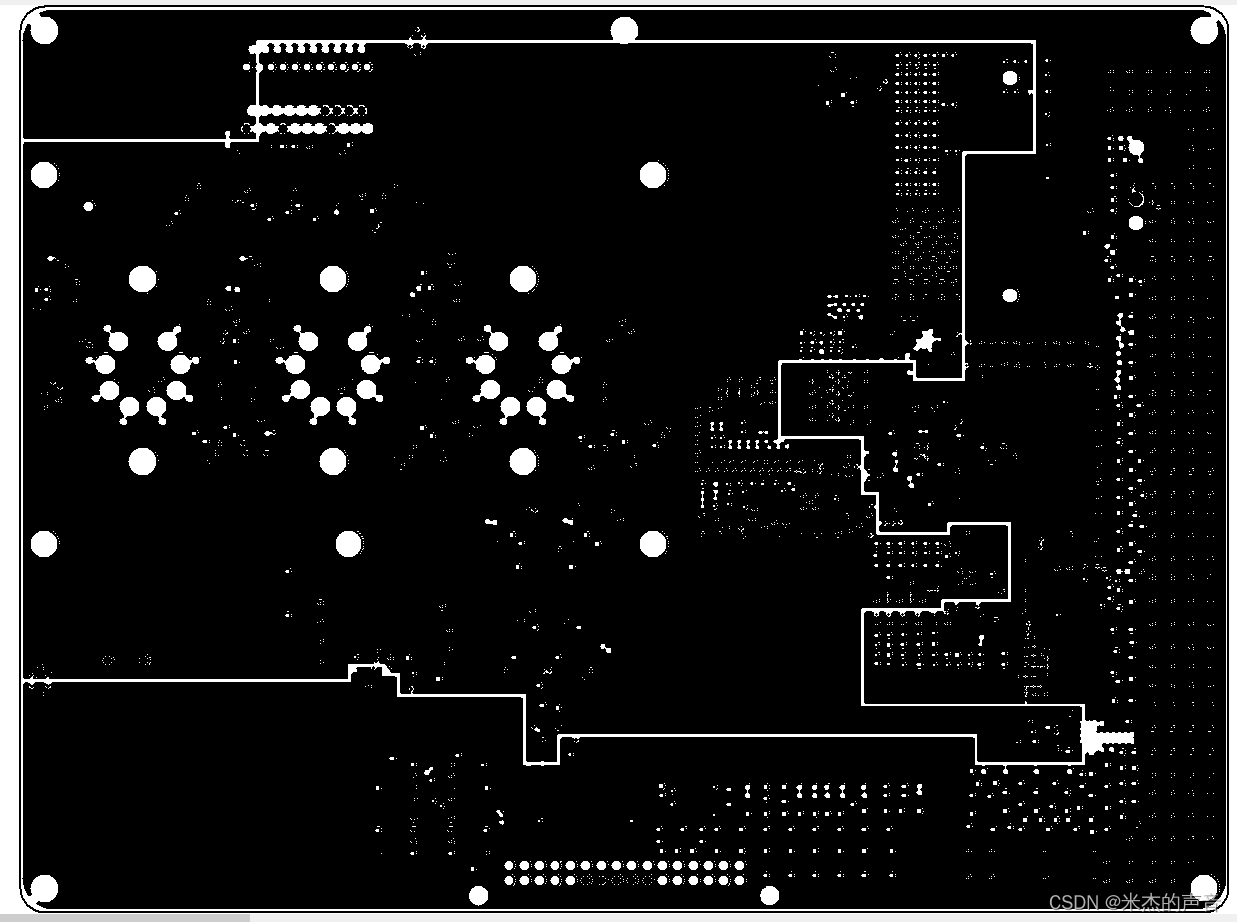

3.2 输出GND2层

3.3 输出Bottom层

3.4 输出阻焊Top层

阻焊层设置

板子有两面阻焊，top和bottom

输出文件要注意过孔是否盖油，pads默认输出的阻焊都是过孔盖油的，如果要做过孔开窗，输出Gerber的时候，把Top层对应的“过孔”项勾选上即可。

提示：部分“过孔”如果被指定为“测试点”的属性，这种过孔位置就算是不勾选过孔选项，也会生成阻焊开窗。所以就算要求过孔盖油，但是具有“测试点”属性的过孔也会被开窗。



​​​​​​​



输出阻焊Bottom层





3.5 丝印层设置

3.5.1 TOP层

同阻焊一样，也是有两面，以top 面为例如下图设置参数



 ​​​​​​​​​​​​

 3.5.2 Bottom层

不需要镜像



3.7 钻孔设置

选择输控钻孔，点击预览，检查无误直接输出即可。
