Qt实战案例（53）——利用QDrag实现拖拽拼图功能

一、项目介绍

本文介绍利用QDrag类实现拖拽拼图功能。左边是打散的图，拖动到右边进行复现，此外程序还支持手动拖入原图片。

二、项目基本配置

新建一个Qt案例，项目名称为“puzzle”，基类选择“QMainWindow”，取消选中创建UI界面复选框，完成项目创建。

三、UI界面设置

UI界面如下：
无UI界面

四、主程序实现

4.1 main.cpp

源文件main.cpp中需要预先调用loadImage函数加载图像并显示界面，代码如下：

    QApplication a(argc, argv);
    MainWindow w;
    w.loadImage(QStringLiteral(":/example.jpg"));
    w.show();
    return a.exec();

4.1 mainwindow.h头文件

头文件中声明相应的对象和槽函数：

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();
    void loadImage(const QString &path);

public slots:
    void openImage();
    void setupPuzzle();

private slots:
    void setCompleted();

private:
    void setupMenus();
    void setupWidgets();

    QPixmap puzzleImage;
    PiecesList *piecesList;
    PuzzleWidget *puzzleWidget;

4.2 mainwindow.cpp源文件

源文件中对函数进行定义，首先在构造函数中运行setupMenus()函数和setupWidgets()函数并设置大小尺寸和标题：

    setupMenus();
    setupWidgets();

    setSizePolicy(QSizePolicy(QSizePolicy::Fixed, QSizePolicy::Fixed));//设置大小策略
    setWindowTitle(tr("拖拽拼图"));

定义打开图像函数：

//打开图像(重新选择图像分割)
void MainWindow::openImage()
{

    const QString directory =
        QStandardPaths::standardLocations(QStandardPaths::PicturesLocation).value(0, QDir::homePath());
    QFileDialog dialog(this, tr("Open Image"), directory);//创建打开文件对话框
    dialog.setFileMode(QFileDialog::ExistingFile);//设置返回存在的文件名
    QStringList mimeTypeFilters;
    for (const QByteArray &mimeTypeName : QImageReader::supportedMimeTypes())
        mimeTypeFilters.append(mimeTypeName);
    mimeTypeFilters.sort(); //排序
    dialog.setMimeTypeFilters(mimeTypeFilters);
    dialog.selectMimeTypeFilter("image/jpeg");
    if (dialog.exec() == QDialog::Accepted)
        loadImage(dialog.selectedFiles().constFirst());
}

定义加载图像函数：

// 加载图片
void MainWindow::loadImage(const QString &fileName)
{

    QPixmap newImage;
    if (!newImage.load(fileName)) {

        QMessageBox::warning(this, tr("Open Image"),
                             tr("The image file could not be loaded."),
                             QMessageBox::Close);
        return;
    }
    puzzleImage = newImage;
    setupPuzzle();
}

拼图完成后弹出完成对话框：

//拼图完成后弹出对话框
void MainWindow::setCompleted()
{

    QMessageBox::information(this, tr("拼图完成"),
                             tr("恭喜!您已经成功拼图 \n"
                                "点击OK重新开始"),
                             QMessageBox::Ok);

    setupPuzzle();
}

建立拼图函数：

void MainWindow::setupPuzzle()
{

    int size = qMin(puzzleImage.width(), puzzleImage.height());//获取图像宽度和高度的最小值
    puzzleImage = puzzleImage.copy((puzzleImage.width() - size) / 2,
        (puzzleImage.height() - size) / 2, size, size).scaled(puzzleWidget->width(),
            puzzleWidget->height(), Qt::IgnoreAspectRatio, Qt::SmoothTransformation);//缩放

    piecesList->clear();//清空List
    //切分成5*5=25张拼图
    for (int y = 0; y < 5; ++y) {

        for (int x = 0; x < 5; ++x) {

            int pieceSize = puzzleWidget->pieceSize();
            QPixmap pieceImage = puzzleImage.copy(x * pieceSize, y * pieceSize, pieceSize, pieceSize);
            piecesList->addPiece(pieceImage, QPoint(x, y));
        }
    }

    for (int i = 0; i < piecesList->count(); ++i) {

        if (QRandomGenerator::global()->bounded(2) == 1) {

            QListWidgetItem *item = piecesList->takeItem(i);
            piecesList->insertItem(0, item);
        }
    }

    puzzleWidget->clear();
}

设置菜单栏：

//设置菜单栏
void MainWindow::setupMenus()
{

    QMenu *fileMenu = menuBar()->addMenu(tr("&文件"));

    QAction *openAction = fileMenu->addAction(tr("&打开..."), this, &MainWindow::openImage);
    openAction->setShortcuts(QKeySequence::Open);   //快捷键
    QAction *exitAction = fileMenu->addAction(tr("&退出"), qApp, &QCoreApplication::quit);
    exitAction->setShortcuts(QKeySequence::Quit);   //快捷键

    QMenu *gameMenu = menuBar()->addMenu(tr("&游戏"));
    gameMenu->addAction(tr("&重启"), this, &MainWindow::setupPuzzle);
}

设置界面布局：

//设置界面布局
void MainWindow::setupWidgets()
{

    QFrame *frame = new QFrame;
    QHBoxLayout *frameLayout = new QHBoxLayout(frame);//水平布局
    puzzleWidget = new PuzzleWidget(400);//新建PuzzleWidget对象,设置图像尺寸为400

    piecesList = new PiecesList(puzzleWidget->pieceSize(), this);


    connect(puzzleWidget, &PuzzleWidget::puzzleCompleted,
            this, &MainWindow::setCompleted, Qt::QueuedConnection);

    frameLayout->addWidget(piecesList);
    frameLayout->addWidget(puzzleWidget);
    setCentralWidget(frame);//中心部件
}

4.3 PiecesList类

新建PiecesList类，并继承自QListWidget：

4.4 PuzzleWidget类

新建PuzzleWidget类，继承自QWidget：

它实现了以下几个方法。

    void dragEnterEvent(QDragEnterEvent *event) override;
    void dragLeaveEvent(QDragLeaveEvent *event) override;
    void dragMoveEvent(QDragMoveEvent *event) override;
    void dropEvent(QDropEvent *event) override;
    void mousePressEvent(QMouseEvent *event) override;
    void paintEvent(QPaintEvent *event) override;

Drag执行的流程是：
Drag是从drag->exec()开始的，此时将开启进入一个新的事件循环，然后在拖动的过程中会在下面三个事件中交替：

其中DragEnter是有拖动进入该Widget时触发的，对应的DragLeave则是拖动离开时触发的，而DragMove就是鼠标拖动的时候触发的。

最后当鼠标释放的时候将触发dragEvent，此时将决定拖拽的结果。

回头看一下Drag的触发，和大多数系统一样，一个Drag可能是从控件外触发的，即将外部的数据拖入，也可以是从控件内部触发，即手动生成一个QDrag对象。

拖动的机制：
其实拖动就是将一处的数据移动或者复制到另外一处，在QT中拖动所承载的数据使用QMimeData表示的，它可以用来表示许多Mime Type的集合。一个Mime Type即有format和data两部分组成，format即指示了如何解析对应的data。更详细的定义可以参考：http://en.wikipedia.org/wiki/MIME。

五、效果演示

完整效果如下：

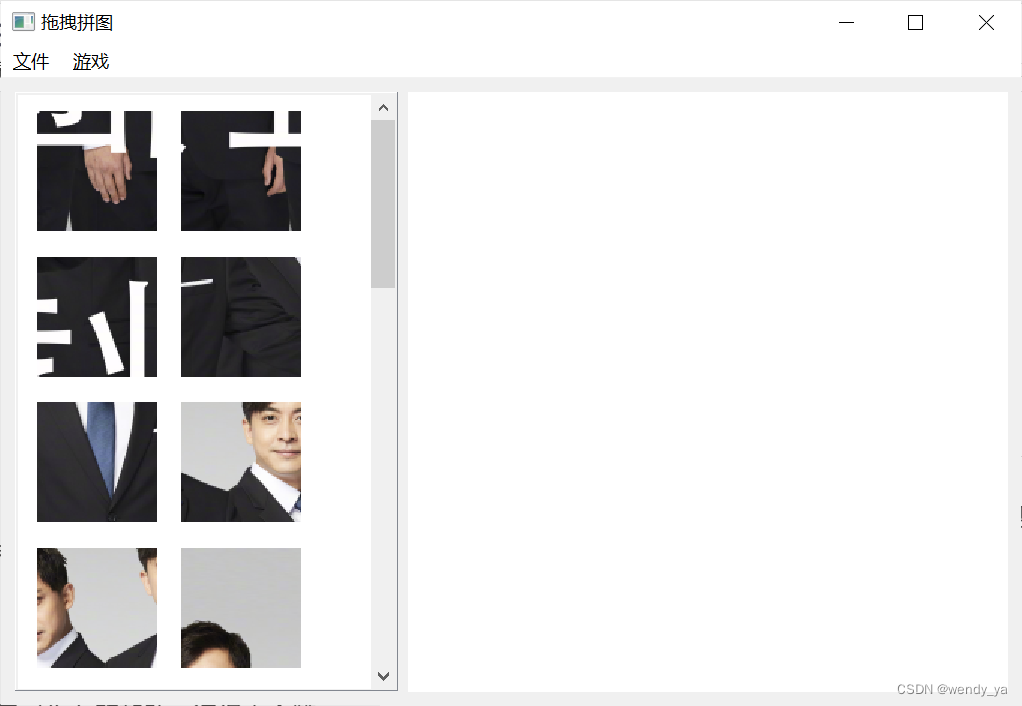

初始界面：

拼图完成后界面：

如果没有看懂的话，完整代码可以参考：https://download.csdn.net/download/didi_ya/86249377

---

ok，以上便是本文的全部内容了，如果对你有所帮助，记得点个赞哟~
