AXIBus

AXIIntroduction au bus

AXIBusEst un Protocole de bus,- Oui.ARMProposition de la sociétéAMBA3.0Accord(ActuellementAXI4Publié) La partie la plus importante de,C'est une haute performance、Large bande passante、Faible latenceBus à puce.Prise en charge des transferts de données non alignés et des transferts par éclatement.Seule la première adresse est requise pour la transmission par éclatement,Et supporte la séparation simultanée des canaux de données en lecture et en écriture、Prise en charge de l'accès au transport important et de l'accès désordonné.

AXILes deux premières générations deAHB(2.0)、ASB(1.0).Parmi euxAMBAContient également unAPBBus,Le bus est dédié à la connexionIIC、UARTConçu pour des interfaces à faible bande passante.

AXIPlusieurs caractéristiques clés du Protocole

1. Lire et écrire l'adresse、Séparation des données;
2. Signal de blocage par octet(WSTRB)Mise en œuvre de la fonction de transfert de données non alignée;
3. En mode Burst,Il suffit de transmettre la première adresse et de définir la longueur d'éclatement;
4. Les canaux de données de lecture et d'écriture sont indépendants,Pour supporter une faible consommation d'énergieDMA;
5. SoutienoutstandingFonction,Plusieurs adresses peuvent être envoyées pour la lecture et l'écriture;
6. Soutienout-of-orderTransmission（C'est - à - dire une transmission désordonnée）;
7. Il est plus facile d'ajouter un niveau de registre,Pour réaliser la convergence des séries chronologiques;
8. Chaque canal a une paire de signaux de poignée de main;
9. Les canaux de données de lecture et d'écriture contiennent unLASTSignal,Pour indiquer la dernière donnée transmise par quelque chose;

AXIArchitecture de base du bus

AXILe bus5 Canaux de transmission

AXIBus pass5 Canaux pour la lecture et l'écriture ,Voilà.5 Les canaux sont ：Lire le canal d'adresse、Écrire le canal d'adresse、Lire le canal de données、Écrire un canal de donnéesEtÉcrire le canal de réponse.

• Voilà.5 Chacun des canaux indépendants Tous Contient un double validEtreadySignal de poignée de main.
• Il y a aussi un lastSignal, Représente la dernière donnée transmise par la transaction .
• Le canal de données de lecture contient les données de lecture et le signal de réponse de lecture , Lire le signal de réponse indique que la transaction de lecture est terminée .
• Écrire dans le canal de données ,Chaque8 Il y en aura un pour chaque bit. byte lane, Ce signal indique ce qui se trouve sur le bus de données byteLes données sont valides(Parce queAXIPrise en charge des transferts de données non alignés); Le signal de réponse en écriture indique la réponse de l'appareil à la transaction en écriture .
• AXIPrise en charge de la transmission désordonnée, Un pour chaque transaction IDtag, L'accord exige la même chose IDtag Les transactions doivent être effectuées de façon ordonnée ,C'est différent.IDtag Peut être fait dans l'ordre aléatoire .


AXI Processus de lecture et d'écriture du bus

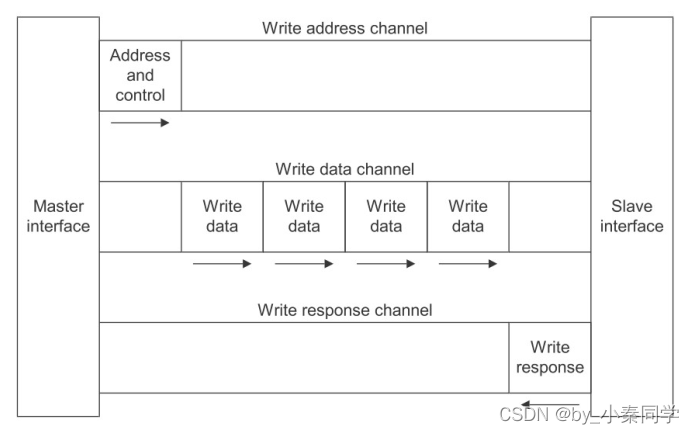

• Écrire des données du périphérique maître au périphérique esclave ：Tout d'abord,,L'équipement principal passe parÉcrire le canal d'adresse Indiquer à l'esclave l'adresse du registre à contrôler , Et quelques modes d'éclatement et des signaux de commande ;L'équipement principal passe parÉcrire un canal de données Écrire des données aux périphériques esclaves ; Dernier passage de l'appareil Écrire le canal de réponseRépondre; Terminer l'écriture des données à l'esclave .

• Le maître lit les données de l'esclave：Tout d'abord,,L'équipement principal passe parLire le canal d'adresse Indiquer à l'esclave l'adresse du Registre et le signal de commande à contrôler ; Après avoir reçu ces informations de l'appareil, je , Le traitement des données de lecture sera effectué sur la base de ces informations ; Une fois ces processus terminés ,L'équipement esclave passeraLire le canal de données Envoyer les données au maître .

Description du signal

1. Variables globales

Signal	Source	Description
ACLK	Source de l'horloge	Horloge de Réinitialisation globale
ARESETn	Signal de Réinitialisation principal	Signal de Réinitialisation global,Faible niveau actif

2. Écrire le canal d'adresse(AW)

Signal	Source	Description	Compréhension personnelle
AWID [3 :0]	Hôte	Écrivez l'adresseID , Représente le Groupe de signaux d'adresse d'écriture IDtag.	On peut penser à ce qui s'est passé. AXI Prise en charge de la transmission désordonnée
AWADDR[31:0]	Hôte	Écrivez l'adresse.	C'est notre principale donnée.
AWLEN [3 :0]	Hôte	Longueur de l'écriture par éclatement .	AXI Mode d'éclatement de soutien , Nombre de données représentant le mode d'éclatement ,Soutien maximal16, Mais la longueur de chaque éclatement nécessite que le signal soit envoyé à l'esclave
AWSIZE[2:0]	Hôte	Cas d'éclatement	Taille des données par transfert ,2^(AWSIZE),C'est possible.1-128Largeur
AWBURST[1:0]	Hôte	Type d'écriture par éclatement	Lecture et écriture fixes par éclatement （00）、 Lecture et écriture par éclatement à valeur ajoutée （01）、 Lecture et écriture par éclatement emballées （10）
AWLOCK[1:0]	Hôte	Type de serrure	ARLOCK[1:0]Ou AWLOCK[1:0] Pour sélectionner un accès exclusif ,Avec le signalRRESP[1:0]Ou BRESP[1:0] Pour indiquer le succès de l'accès exclusif
AWCACHE[3:0]	Hôte	CacheType. Ce signal indique la transaction bufferable、cacheable、write-through、write-back、allocate attributesInformation
AWPROT[2:0]	Hôte	Type de protection	1. Accès normal ou privilégié ,AWPROT[0]2. Accès sécurisé ou non sécurisé ,AWPROT[1] 3. Accès aux instructions ou aux données ,AWPROT[2]
AWVALID	Hôte	L'adresse d'écriture est valide .1Signifie valide, Le signal restera ,Je saisAWREADY Plus haut	L'individu pense que ce signal est aussi AWADDRSynchroniser, Parce que ce signal indique AWDDRValidité des données
AWREADY	Matériel	Réponse du périphérique esclave .1 Indique que l'équipement est prêt ,0 Il n'y a pas de numéro de préparation.	Indique que l'appareil esclave peut recevoir le signal d'adresse , Lago est censé représenter le succès de la réception de l'adresse ( Ou si le panneau est prêt à monter. , Reçu avec succès de l'appareil par défaut après un cycle d'horloge )

3. Écrire un canal de données

Signal	Source	Description	Compréhension personnelle
WID[3:0]	Hôte	Écris.IDtag,WIDLa valeur de doit être égale àAWIDLes valeurs correspondent à	AssocierAXI Prise en charge de la transmission désordonnée ;BesoinsWIDÇa correspond, Une correspondance indique que l'adresse et les données sont écrites sur le même esclave
WDATA[31:0]	Hôte	Écrire des données	Informations principales sur ce canal
WSTRB[3:0]	Hôte	Écrivez la valve. . La section marquée est WDATA[(8n)+7:(8n)]	ReprésentationWDATA Un octet dans
WLAST	Hôte	Dernière donnée écrite	C'est censé être le mode Burst qui représente les dernières données de burst
WVALID	Hôte	Écrire valide,1Signifie valide	Indique que les données d'écriture sont valides , Les données sont sur le bus.
WREADY	Matériel	Prêt à écrire.,1 Indique prêt	EtAWREADYLa même chose.

4. Écrire La réponse du canal

Signal	Source	Description	Compréhension personnelle
BID[3:0]	Matériel	RéponseID,Doit être compatible avecAWIDÇa correspond	Aussi pour soutenir les services de transmission désordonnés (C'est plus que ça., Parce qu'il y a généralement plusieurs esclaves )
BRESP[1:0]	Matériel	Écrire une réponse	Ce signal indique l'état de la transaction . Réponses possibles ：OKAY、EXOKAY、SLVERR、DECERR
BVALID	Matériel	La réponse écrite est valide	Ça explique ce que je comprends. AWREADY Enchevêtrement du signal , Ce signal doit aider à déterminer si l'opération d'écriture a été réussie
BREADY	Hôte	Réception de la réponse prête ,1 Indique que l'hôte continue	Ce signal est utilisé pour indiquer que l'hôte est prêt à recevoir le signal du canal de réponse , On dirait un signal de rétroaction à plusieurs niveaux. , Pour éviter les erreurs de données

5. Lire le canal d'adresse

Signal	Source	Description	Compréhension personnelle
ARID [3:0]	Hôte	Lire l'adresseID , Indique le Groupe de signaux d'adresse de lecture IDtag.	On peut penser à ce qui s'est passé. AXI Prise en charge de la transmission désordonnée
ARADDR[31:0]	Hôte	Lire l'adresse.	C'est notre principale donnée.
ARLEN [3:0]	Hôte	Longueur de la lecture par éclatement .	AXI Mode d'éclatement de soutien , Mais la longueur de chaque éclatement nécessite que le signal soit envoyé à l'esclave
ARSIZE[2:0]	Hôte	Taille de la lecture par éclatement	Cas d'éclatement
ARBURST[1:0]	Hôte	Type de lecture par éclatement	Type d'écriture par éclatement
ARLOCK[1:0]	Hôte	Type de serrure	ARLOCK[1:0]Ou AWLOCK[1:0] Pour sélectionner un accès exclusif ,Avec le signalRRESP[1:0]Ou BRESP[1:0] Pour indiquer le succès de l'accès exclusif
ARCACHE[3:0]	Hôte	CacheType. Ce signal indique la transaction bufferable、cacheable、write-through、write-back、allocate attributesInformation
ARPROT[2:0]	Hôte	Type de protection	1. Accès normal ou privilégié , ARPROT[0] 2. Accès sécurisé ou non sécurisé , ARPROT[1] 3. Accès aux instructions ou aux données ARPROT[2]
ARVALID	Hôte	L'adresse de lecture est valide .1Signifie valide, Le signal restera ,Je saisAWREADY Plus haut	L'individu pense que ce signal est aussi ARADDRSynchroniser, Parce que ce signal indique ARADDRValidité des données
ARREADY	Matériel	Réponse du périphérique esclave .1 Indique que l'équipement est prêt ,0 Il n'y a pas de numéro de préparation.	Indique que l'appareil esclave peut recevoir le signal d'adresse , Lago est censé représenter le succès de la réception de l'adresse ( Ou si le panneau est prêt à monter. , Reçu avec succès de l'appareil par défaut après un cycle d'horloge )

6. Lire le canal de données

Signal	Source	Description	Compréhension personnelle
RID[3:0]	Matériel	LireIDtag,WIDLa valeur de doit être égale àAWIDLes valeurs correspondent à	AssocierAXI Prise en charge de la transmission désordonnée ;BesoinsWIDÇa correspond, Une correspondance indique que l'adresse et les données sont lues sur le même esclave
RDATA[31:0]	Matériel	Lire les données	Informations principales sur ce canal
RRESP[1:0]	Matériel	Lire la réponse. Indique l'état du transfert ：OKAY(00)、EXOKAY(01)、SLVERR(10)、DECERR(11)	Écrire une réponse a un canal dédié , Mais la réponse de lecture est contenue dans le canal de données de lecture
RLAST	Matériel	Dernière donnée lue	C'est censé être le mode Burst qui représente les dernières données de burst
RVALID	Matériel	Lire valide,1Signifie valide	Indique que les données de lecture sont valides , Lire les données est déjà sur le bus
RREADY	Hôte	Prêt à lire.,1 Indique prêt	EtARREADYLa même chose.

7. Interface basse puissance

Signal	Source	Description	Compréhension personnelle
CSYSREQ	Source de l'horloge	Demande de faible puissance du système . Ce signal provient du Contrôleur d'horloge du système , Mettre le périphérique dans un état de faible puissance	Signal de faible puissance
CSYSACK	Périphérique	Réponse à la demande de faible puissance
CACTIVE	Périphérique	clock active.1 Indique une demande d'horloge périphérique
CSYSREQ	Source de l'horloge	Demande de faible puissance du système . Ce signal provient du Contrôleur d'horloge du système , Mettre le périphérique dans un état de faible puissance	Signal de faible puissance
CSYSACK	Périphérique	Réponse à la demande de faible puissance
CACTIVE	Périphérique	clock active.1 Indique une demande d'horloge périphérique
