HCIP---条件匹配和OSPF协议

条件匹配

指定路由器---DR ---和MA网络中其他所有设备建立邻接关系

备份指定路由器---BDR ---和MA网络中其他所有设备建立邻接关系

在DR和BDR都存在的情况下，一个MA网络中至少需要四台设备才能看

到邻居关系。

DR和BDR虽然叫做指定路由器（备份指定路由器），但其工作范围在一个MA网络之中，所以，其实质是接口的概念。

条件匹配---在MA网络中，若所有设备均为邻接关系，则将出现大量的重复更新，所以，需要进行DR/BDR的选举，所有非 DR/BDR（DROther）之间仅维持邻居关系即可。

DR/BDR的选举

1，比较接口的优先级，优先级最大的为DR，次大的为BDR。

优先级的初始默认值为1。

[r1-GigabitEthernet0/0/0]ospf dr-priority ?

INTEGER<0-255> Router priority value ----如果将一个接口的优先级修改为0，则代表该接口放弃DR/BDR的选举。

1. 当优先级相同时，则比较RID。RID大的路由器对应的接口为DR，次大的为BDR。

DR/BDR的选举---非抢占模式的选举---选举时间等同于死亡时间

<r1>reset ospf 1 process ---重启OSPF进程

OSPF的数据包

OSPF的协议号---89

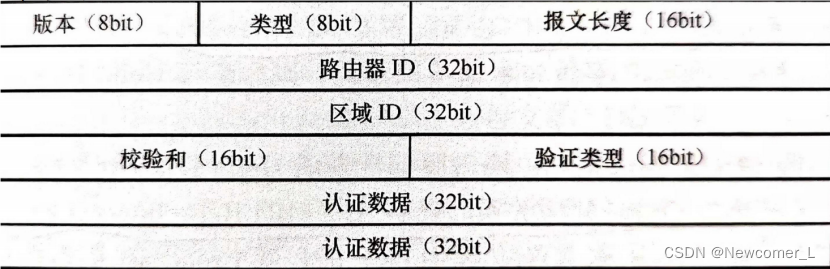

ospf报文头部版本



版本----OSPF协议的版本----OSPFv2版本字段为2。

类型----OSPF数据包的类型

Hello---1

DBD ---2

LSR ---3

LSU ---4

LSACK ---5

报文长度---整个OSPF数据报文的长度，单位字节。

RID ---表示发出这个数据包的路由器的RID

区域ID ---发出数据包的接口所在的区域的ID

认证类型和认证数据---OSPF在进行认证时，需要先比对认证类型，认证类型相同才比对认证数据。

认证类型---null ---空认证---0

---simple ---明文认证---1

---MD5 ---比对摘要值认证---2

hello包---周期发现，建立以及保活邻居关系。---DR/BDR选举也使用的是hello包



子网掩码---发出hello包接口的ip地址对应的掩码信息----华为设备设定邻居建立双方要求子网掩码必须相同，否则将无法建立邻居关系（对P2P网络不生效）

hello时间和死亡时间---邻居双方hello时间和死亡时间必须相同，否则将导致邻居关系建立失败。

可选项---8位，8个标记位，每一个标记位置1，则代表其符合OSPF 的某种特性。

其中存在ospf特殊区域的标记位，邻居双方如果特殊区域的标记位不同，则将无法正常建立邻居关系。

路由器的优先级---发出该数据包的接口其DR/BDR选举时的优先级。

指定路由器和备份指定路由---携带的是DR/BDR接口的IP地 址。----在DR/BDR没有选出来之前，使用0.0.0.0来进行填充。

邻居---本地已知的邻居的RID。

hello包中限制邻居关系建立的参数

1，子网掩码

2，hell时间

3，dead时间

4，ospf特殊区域的标记

5，认证

DBD包---数据库描述报文

1. 使用未数据的DBD包进行主从关系选举；

2，使用携带数据的DBD包进行目录信息共享。

MTU ---华为设备默认不开启MTU值的检测功能，可以在接口使用---

[r1-Serial4/0/0]ospf mtu-enable  来开启

----如果两边都开启MTU值的检测功能，则双方的MTU值必须相同，不同则将停留在exstart状 态，无法向下进行。

I ---init---该位置1，则代表这个DBD包是进行主从关系选举的数据包，所以，这样的数据包后面不包含LSA头部内容。---在主从关系没有选出来之前，所有设备都认为自己是主

M ---more---该位置1，则代表后面还有其他DBD包要发送。

MS ---Master---该位置1，则代表发送这个数据包的设备为主。

序列号---在DBD报文收发过程中，会逐次加1，用于确保DBD报文

传输的有序性以及可靠性。

 隐形确认{序列号为发包的序列号，回包是该序列号}

LSR包---链路状态请求报文---基于DBD包请求本地未知LSA信息

链路状态类型，链路状态ID，通告路由器----“LSA三元组” ---通过着三个参数可以唯一的标识出一条LSA。

LSU包---链路状态更新报文----真正携带LSA信息的数据包



LSACK包---链路状态确认报文



OSPF的接口网络类型

P2P

MA

BMA

NBMA

OSPF的接口网络类型---指的是ospf接口在不同的网络类型下默认的不同工作方式。





[r2]display ospf interface GigabitEthernet 0/0/0

---查看OSPF的接口网络类型

T1---1.544Mbps

E1---2.048M·bps ---- 华为设备的串口默认遵循的是E1标准。

华为设备将环回接口的开销值定义为0，不会受外界影响，不受参考带宽变化的影响。

[r2-LoopBack0]ospf network-type broadcast

---修改接口网络类型 如果想要还原环回接 口真实的掩码长度，可以将环回接口的网络类型修改为broadcast。

华为设备将tunnel接口的传输速率定义为64Kbps----华为设备这样设计主要目的是为了让隧道接口的开销值变大，使数据尽可能的避免从隧道接口发出，因为走隧道接口的数据，真实还是从物理接口发出，但是会增加复杂的封装和解封装的过程，加大资源的浪费。

在MGRE的环境中，还有一种全连网状拓扑---mesh，就是所有边界设备即当中心，也做分支，这样搭建出来的MGRE环境是一种类似 BMA的网络环境。

[r1-ospf-1]peer 12.0.0.2

---单播邻居，在NBMA环境下可以手工指定邻居关系。

Attempt---尝试状态---过渡状态---本端手工指定邻居后将从down到达尝试状态，之后，等对端手工指定后将进入下一个状态。
