Redis 分片集群

一、分片集群结构

二、搭建分片集群

分片集群需要的节点数量较多，这里我们搭建一个最小的分片集群，包含3个master节点，每个master包含一个slave节点，结构如下：

 在同一台虚拟机中开启6个redis实例，模拟分片集群，信息如下：

1、准备工作

删除之前的7001、7002、7003这几个目录，重新创建出7001、7002、7003、8001、8002、8003目录：

# 进入/tmp目录
cd /tmp
# 删除旧的，避免配置干扰
rm -rf 7001 7002 7003
# 创建目录
mkdir 7001 7002 7003 8001 8002 8003

在/tmp下准备一个新的redis.conf文件，内容如下 ：

port 6379
# 开启集群功能
cluster-enabled yes
# 集群的配置文件名称，不需要我们创建，由redis自己维护
cluster-config-file /tmp/6379/nodes.conf
# 节点心跳失败的超时时间
cluster-node-timeout 5000
# 持久化文件存放目录
dir /tmp/6379
# 绑定地址
bind 0.0.0.0
# 让redis后台运行
daemonize yes
# 注册的实例ip
replica-announce-ip 192.168.1.103
# 保护模式
protected-mode no
# 数据库数量
databases 1
# 日志
logfile /tmp/6379/run.log

将这个文件拷贝到每个目录下：

# 进入/tmp目录
cd /tmp
# 执行拷贝
echo 7001 7002 7003 8001 8002 8003 | xargs -t -n 1 cp redis.conf

修改每个目录下的redis.conf，将其中的6379修改为与所在目录一致：

# 进入/tmp目录
cd /tmp
# 修改配置文件
printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t sed -i 's/6379/{}/g' {}/redis.conf

2、启动Redis

因为已经配置了后台启动模式，所以直接启动服务：

# 进入/tmp目录
cd /tmp
# 一键启动所有服务
printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t redis-server {}/redis.conf

通过ps命令查看状态：

ps -ef | grep redis

服务已启动：

若要关闭所有进程，可执行命令：

printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t redis-cli -p {} shutdown

3、建立集群

虽然服务启动了，但是目前每个服务之间都是独立的，没有任何关联，故需要执行命令来创建集群。在Redis5.0之前创建集群比较麻烦，5.0之后集群管理命令都集成到了redis-cli中。

Redis5.0之前 ：

Redis5.0之前集群命令都是由redis安装包下的src/redis-trib.rb来实现的；由于redis-trib.rb是由ruby语言编写故需安装ruby环境：

# 安装依赖
yum -y install zlib ruby rubygems
gem install redis

然后通过命令来管理集群：

# 进入redis的src目录
cd xxx
# 创建集群
./redis-trib.rb create --replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003

Redis5.0之后：

集群管理以及集成到了redis-cli中，格式如下：

redis-cli --cluster create --cluster-replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003

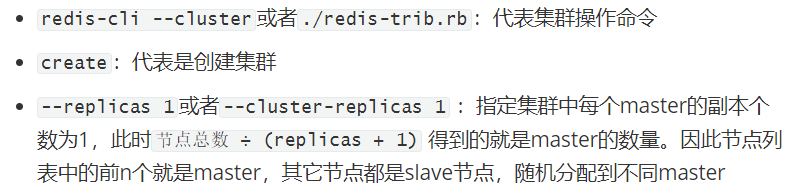

注：

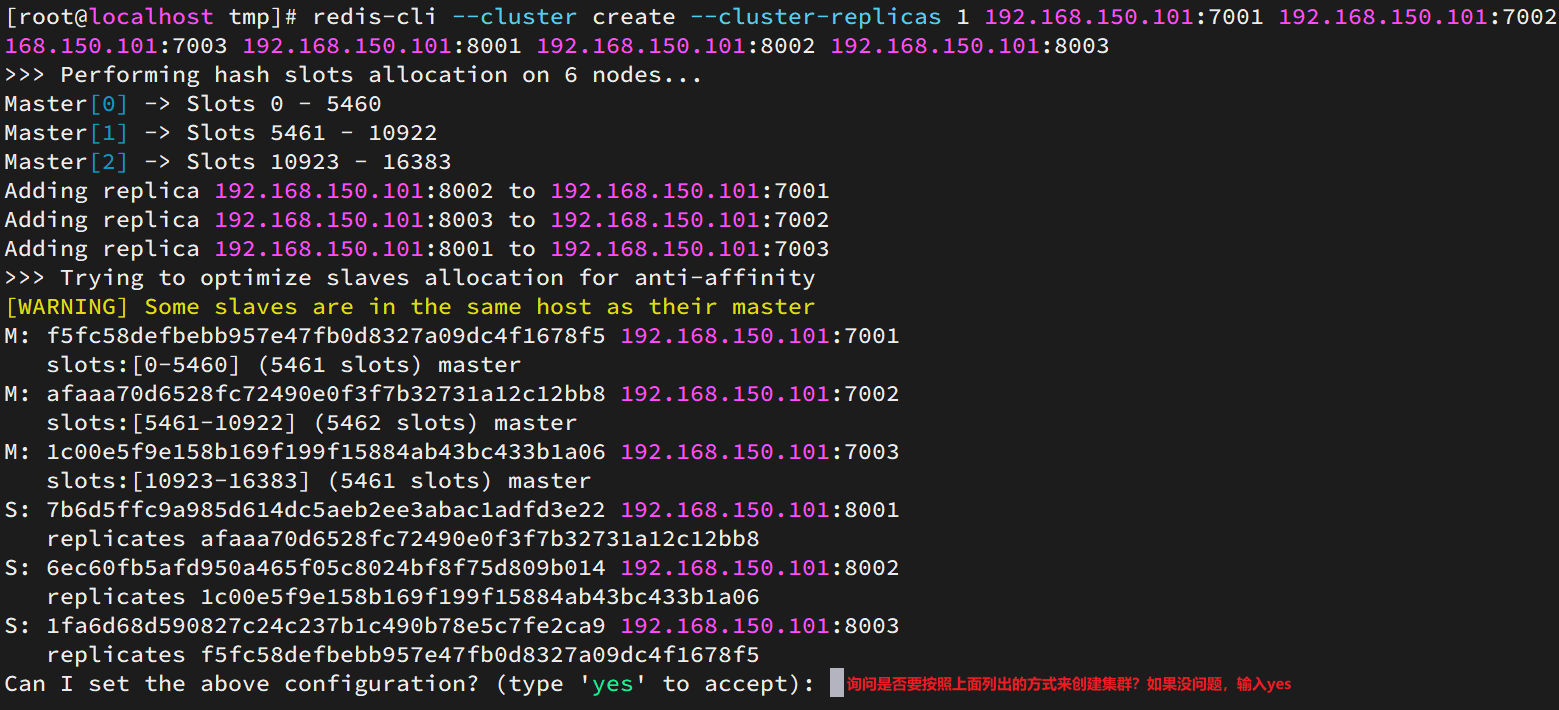

 命令执行后：

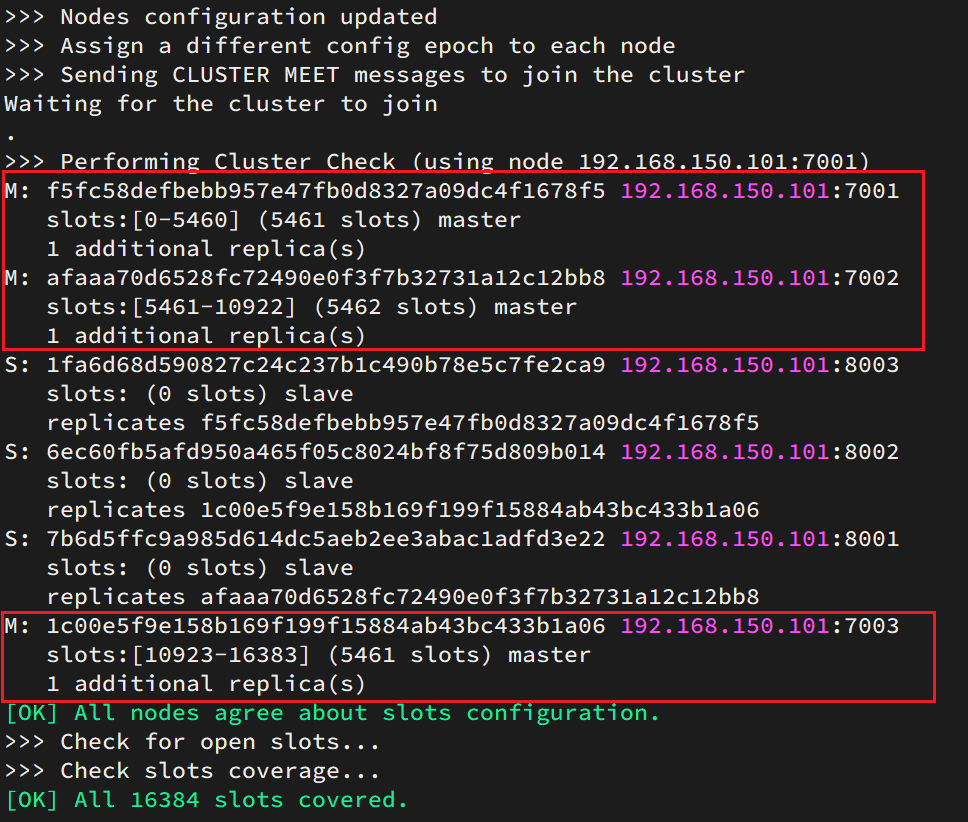

 输入yes，则集群开始建立：

通过命令查看集群状态：

redis-cli -p 7001 cluster nodes

4、测试

尝试连接7001节点，存储一个数据：

# 连接
redis-cli -c -p 7001
# 存储数据
set num 123
# 读取数据
get num
# 再次存储
set a 1

注意：集群操作时，需要给 redis-cli 加上 -c 参数才可以

三、散列插槽

什么是散列插槽：

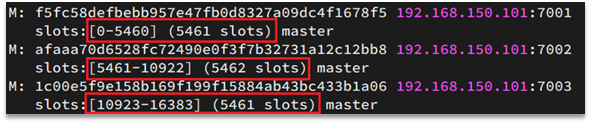

Redis会把每一个master节点映射到0~16383共16384个插槽（hash slot）上，查看集群信息时就能看到：

在分片集群中，数据key不是与节点绑定，而是与插槽绑定。redis会根据key的有效部分计算插槽值，分两种情况：

例如：key是num，那么就根据num计算，如果是{itcast}num，则根据itcast计算。计算方式是利用CRC16算法得到一个hash值，然后对16384取余，得到的结果就是slot值。

总结：

四、集群伸缩

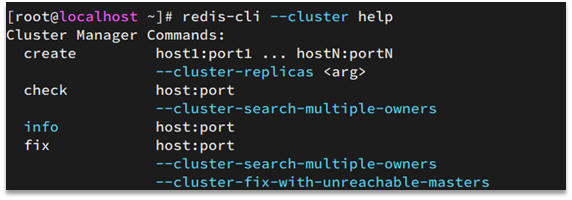

redis-cli --cluster提供了很多操作集群的命令，可以通过下面方式查看：

比如添加节点的命令：

五、故障转移

当集群中有一个master宕机会发生什么呢？首先是该实例与其它实例失去连接，然后是疑似宕机：

最后是确定下线，自动提升一个slave为新的master：

数据迁移：

同时，我们也可以利用cluster failover命令可以手动让集群中的某个master宕机，切换到执行cluster failover命令的这个slave节点，实现无感知的数据迁移：

则7002由一开始的slave节点：

变为master节点：

实现流程：
