基于STM32设计的蓝牙健康管理设备

1. 前言

随着移动通信技术的发展，移动互联网日益普及，传统互联网已经在向移动互联网迁移，智能穿戴设备近年来发展的非常迅速，成为一个热点行业，它通过借助传感器，与人体进行信息交互，是一种在新理念下诞生的智能设备，具有广泛的应用领域，并能够根据用户需求不断升级。智能穿戴设备在提高人们生活品质、促进生活方式智能化方面将会起到很重要的作用。

按照主要功能的不同，智能穿戴设备产品可以划分为以下几类：运动健康类、体感交互类、信息资讯类、医疗健康类和综合功能类等，每类设备针对不同的细分市场和消费人群。运动和医疗健康类的设备有运动、体侧腕带及智能手环，主要消费人群为大众消费者；体感控制和综合功能类的设备有智能眼镜等，消费人群以年轻人为主；信息咨询类的设备有智能手表，主要消费人群为大众消费者。从目前来看，医疗和运动健康类设备使用的用户较多。

随着智能穿戴产业竞争日趋激烈，同质化产品现象越来越严重，各类只具备单一功能的智能硬件纷纷开始与其他智能硬件寻求合作。在未来，随着单一领域的智能穿戴产品技术日渐成熟，不同领域和功能诉求的产品会根据用户实际需求在功能上实现互补，从而带来更符合用户需求的智能体验，发展方向也会日渐明确和多元化。

当前采用STM32加上各种外设传感器配合蓝牙+手机APP设计了一款个人健康监控管理设备，通过BLE低功耗蓝牙将采集的传感器数据上传到手机APP进行实时显示。

2. 功能总结

主要功能

（1）开发板选用STM32单片机做数据处理。

（2）开发一款Android手机APP，用来显示蓝牙上传的数据

（3）运用蓝牙来传输数据，将体温传感器、心率脉搏传感器、加速度传感器采集的数据上传到手机上显示。

一般情况下脉搏等于心率，心脏射血沿着血管壁向前流动，形成脉搏。正常人无论大人、小孩、老年人，正常状态下脉搏和心率是一致的。如果有心脏病，因为心脏本身的传导系统有保护作用，心室率不可能和心房率一样，在血管里传导的速度也不一样，脉搏会有时弱，有时强。弱的时候可能感知不到，这种状态下脉搏会少于心率，房颤时心率比脉搏要多一些，所以脉搏不一定完全代表心率。

（4）如果测量的体温值超过警戒值，本地设备上的蜂鸣器就会发出警示提示声音。

需要使用的硬件：

（1）STM32系统板

（2）体温传感器

（3）陀螺仪传感器

（4）心率脉搏传感器

3. 硬件选型

3.1 MPU6050陀螺仪

MPU6050特点：

（1）高性能三轴加速度+三轴陀螺仪的六轴传感器模块MPU6050芯片；

（2）可利用自带的数字运动处理器(DMP）硬件加速引擎，通过主IKC接口，向应用端输出姿态解算后的数据，使用InvenSense公司提供的运动处理资料库，实现姿态解算，降低了运动处理运算对操作系统的负荷同时大大降低了开发难度；

（3）体积小，自带温度传感器；

（4）支持IIC从机地址设置和中断；

（5）兼容3.3V/5V系统；

3.2 STM32开发板

3.3 母对母杜邦线

3.4 温度传感器

GY-MCU90615 是一款低成本红外温度模块。工作电压 3-5v 功耗小，体积小。其工作原理， 是通过单片机读取红外温度度数据，串口（TTL 电平）通信方式输出。串口的波特率有 9600bps 与 115200bps 有连续输出与询问输出两种方式，可适应不同的工作环境，与所有的单片机及电脑连接。

通信协议
串口发送命令字节：

（1）、串口通信参数（默认波特率值9600 bps，可通过软件设定）
波特率：9600 bps 校验位：N 数据位：8 停止位：1

波特率：115200 bps 校验位：N 数据位：8 停止位：1

（2）、模块输入命令，由外部控制器发送至GY-MCU90615模块（十六进制）

 1、帧头：0xa5

指令格式：帧头+指令+校验和(8bit)（如自动读取温度指令=0xA5+0x45+0xEA）

2、命令指令：

连续输出指令：0xA5+0x45+0xEA----------------温度数据（模块返回数据类型为0x45）

查询输出指令：

0xA5+0x15+0xBA ---------------温度数据（模块返回数据类型为0x45）

配置指令：(掉电重启后生效)

波特率配置：

0xA5+0xAE+0x53 ---------------9600（默认）

0xA5+0xAF+0x54 ---------------115200

上电是否自动发送温度数据配置：

0xA5+0x51+0xF6---------------上电后自动输出温度数据(默认)

0xA5+0x52+0xF7---------------上电后不自动输出温度数据



通信协议

串口接收：

（1）、串口通信参数（默认波特率值9600 bps，可通过软件设定）

 波特率：9600 bps 校验位：N 数据位：8 停止位：1

波特率：115200 bps 校验位：N 数据位：8 停止位：1



（2）、模块输出格式，每帧包含9个字节（十六进制）：

 ①.Byte0: 0x5A 帧头标志

 ②.Byte1: 0x5A 帧头标志

③.Byte2: 0X45 本帧数据类型（0X45：温度数据）

 ④.Byte3: 0x04 数据量（以下4个数据2组为例）

 ⑤.Byte4: 0x00~0xFF 数据1高8位

 ⑥.Byte5: 0x00~0xFF 数据1低8位

 ⑦.Byte6: 0x00~0xFF 数据2高8位

⑧.Byte7: 0x00~0xFF 数据2低8位

⑨.Byte8: 0x00~0xFF 校验和（前面数据累加和，仅留低8位）

（3）、数据计算方法

温度计算方法 ：

温度= 高8位<<8 低8位（结果为实际角度乘以100）

 例：发送指令：A5 45 EA ，接收到一帧数据：

<5A- 5A- 45- 04- 0C- 78- 0D- 19- A7 >

 表示TO（有符号16bit，表示目标温度）：TO=0x0C78/100=31.92 ℃

 表示TA（有符号16bit，表示环境温度）：TO=0x0D19/100=33.53 ℃

使用方法
该模块为串口输出数据，使用者通过串口连接后，发送输出指令，例如0xA5+0x45+0xEA给模块，模块将连续输出温度数据；如想通过查询输出可发送0xA5+0x15+0xBA给模块，每发送一次，模块将返回一次温度数据，查询频率应低于10hz，如需高于10hz请使用连续输出模式，即发送0xA5+0x45+0xEA指令；


3.5 脉搏传感器

PulseSensor 是一款用于脉搏心率测量的光电反射式模拟传感器。将其佩戴于手指、耳垂等处，通过导线连接可将采集到的模拟信号传输给 Arduino 等单片机用来转换为数字信号，再通过 arduino 等单片机简单计算后就可以得到心率数值，此外还可将脉搏波形通过串口上传到电脑显示波形。 PulseSensor 是一款开源硬件， 目前国外官网上已有其对应的 arduino 程序和上位机 Processing 程序， 其适用于心率方面的科学研究和教学演示，也非常适合用于二次开发。

特别提醒：传感器背面是电子元件，请不要用手指直接接触， 以免静电或汗液造成背面器件损坏。 可以在背面粘贴黑色粘扣， 正面粘贴透明膜来保护传感器。

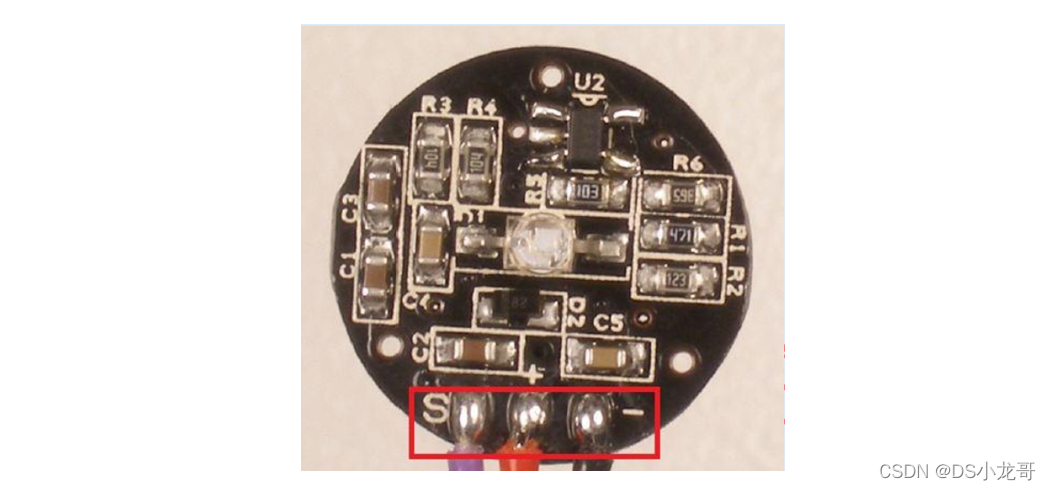

传感器的接口一共 3 个， 如上图红框内所示。 请大家千万不要根据线的颜色来自行推测， 而要根据电路板的背面标识来分辨。红框中的 3 根线，标有 S 的为模拟信号输出线（最左边） ； 标有+的为电源输入线（中间）；标有-的为地线（最右边） 。总结一下：S → 脉搏信号输出（要接单片机 AD 接口）

VCC→ 5v(或 3.3v)电源输入

GND→ GND 地

3.6 PCB洞洞板

3.7 BLE低功耗蓝牙模块

4. 上位机程序设计

4.1 开发环境

上位机软件采用Qt框架设计，Qt是一个跨平台的C++图形用户界面应用程序框架。Qt是一个1991年由Qt Company开发的跨平台C++图形用户界面应用程序开发框架。它既可以开发GUI程序，也可用于开发非GUI程序，比如控制台工具和服务器。简单来说，QT可以很轻松的帮你做带界面的软件，甚至不需要你投入很大精力。

QT官网:



https://www.qt.io/

QT5.12.6的下载地址：

https://download.qt.io/archive/qt/5.12/5.12.6/

打开下载链接后选择下面的版本进行下载：

qt-opensource-windows-x86-5.12.6.exe 13-Nov-2019 07:28 3.7G Details

软件安装时断网安装，否则会提示输入账户。

安装的时候，第一个复选框里勾选一个mingw 32编译器即可，其他的不管默认就行，直接点击下一步继续安装。

选择MinGW 32-bit 编译器：

选择MinGW 32-bit 编译器：

4.2 设计效果

5. STM32开发

下面只是贴出了原理图的截图，运行效果，部分代码，硬件资料演示视频不好上传，如果需要项目完整的工程、系统原理图、相关的硬件资料，可以在这里去下载：

https://download.csdn.net/download/xiaolong1126626497/85793557

5.1 硬件接线

本设计的硬件接线说明:
（1）BLE低功耗蓝牙模块
PA2(TX)--RXD 模块接收脚
PA3(RX)--TXD 模块发送脚
GND---GND 地
VCC---VCC 电源（3.3V）

（2）红外测温模块
PB10(TX)--RXD 模块接收脚
PB11(RX)--TXD 模块发送脚
GND---GND 地
VCC---VCC 电源（3.3V）

（3）MPU6050陀螺仪
1 VCC 3.3V/5V 电源输入 ---->接3.3V
2 GND 地线 --->接GND
3 IIC_SDA IIC 通信数据线 -->PB6
4 IIC_SCL IIC 通信时钟线 -->PB7
5 MPU_INT 中断输出引脚 ---->未接
6 MPU_AD0 IIC 从机地址设置引脚-->未接
 AD0引脚说明：ID=0X68(悬空/接 GND) ID=0X69(接 VCC)

 （4）心率检测模块
PA1---心率模块的DAT输出脚
GND---GND 地
VCC---VCC 电源（3.3V）


（--）板载LED灯:低电平亮
LED1--PC13
BEEP2--PC14

（--）板载按键:
KEY1--PA0 按下为高电平


5.2 程序下载

将开发板连接电脑，打开程序下载软件，照着下图的说明进行下载。

5.3 系统原理图

5.4 keil工程

5.5 功能代码

#include "stm32f10x.h"
#include "delay.h"
#include "led.h"
#include "key.h"
#include "sys.h"
#include "usart.h"
#include <string.h>
#include <stdlib.h>
#include &quot;timer.h&quot;
#include &quot;adc.h&quot;
#include &quot;mpu6050.h&quot;

/*---------心率相关的数据值---------------*/
extern int IBI; //相邻节拍时间
extern int BPM; //心率值
extern int Signal; //原始信号值
extern unsigned char QS; //发现心跳标志

short aacx,aacy,aacz; //加速度传感器原始数据
short gyrox,gyroy,gyroz; //陀螺仪原始数据
float TO=0; //红外测温温度-目标温度
float TA=0; //红外测温温度-物体温度


//蓝牙发送缓冲区
u8 BLE_TX_BUFF[100];

/*
主函数: 程序执行的入口
*/
int main(void)
{
 u32 i=0;
 u8 key_val;
 u32 wifi_TimeCnt=0;
 JTAG_Set();
 USART1_Init(115200); //串口1的初始化
 USART2_Init(9600); //串口-蓝牙
 TIMER2_Init(72,20000); //超时时间20ms
 USART3_Init(9600); //串口-红外线测温模块
 TIMER3_Init(36,20000); //超时时间20ms

 //板载按键初始化
 KEY_Init();
 //板载LED灯初始化
 LED_Init();

 //ADC初始化
 ADC_Init();
 //超时时间2ms
 TIMER1_Init(72,2000);
 //初始化MPU6050
 while(MPU6050_Init())
 {
 printf(&quot;三轴加速度计、陀螺仪初始化失败!\r\n&quot;);
 DelayMs(1000);
 }

 printf(&quot;系统工作正常..\r\n&quot;);

 while(1)
 {
 //板载按键检测
 key_val=KEY_GetValue();
 if(key_val)
 {
 printf(&quot;按键按下...\r\n&quot;);
 }

 //时间记录
 DelayMs(10);
 wifi_TimeCnt++;
 if(wifi_TimeCnt>=100) //1000毫秒一次
 {
 wifi_TimeCnt=0;
 LED1=!LED1;
 MPU6050_Get_Gyroscope(&gyrox,&gyroy,&gyroz); //得到陀螺仪原始数据
 MPU6050_Get_Accelerometer(&aacx,&aacy,&aacz); //得到加速度传感器数据
 printf(&quot;三轴陀螺仪:x=%d y=%d z=%d\r\n&quot;,gyrox,gyroy,gyroz);
 printf(&quot;三轴加速度:x=%d y=%d z=%d\r\n&quot;,aacx,aacy,aacz);
 printf(&quot;(心率)BPM=%d\r\n&quot;,BPM);

 //向蓝牙发送数据，发送给上位机
 //例如: update,12,13,14,15,20.5
 //分别表示:加速度X轴，加速度Y轴，加速度Z轴，心率、体温
 sprintf((char*)BLE_TX_BUFF,&quot;update,%d,%d,%d,%d,%f&quot;,aacx,aacy,aacz,BPM,TO);
 USARTx_StringSend(USART2,(char*)BLE_TX_BUFF);
 }

 // 接收蓝牙返回的数据
 if(USART2_RX_FLAG)
 {
 USART2_RX_BUFFER[USART2_RX_CNT]='\0';

 printf(&quot;蓝牙收到数据:\r\n&quot;);
 //向串口打印服务器返回的数据
 for(i=0;i<USART2_RX_CNT;i++)
 {
 printf(&quot;%c&quot;,USART2_RX_BUFFER[i]);
 }
 USART2_RX_CNT=0;
 USART2_RX_FLAG=0;
 }

 //实时接收红外测温模块收到的数据
 if(USART3_RX_FLAG)
 {
 printf(&quot;\r\n红外测温开始:&quot;);
 for(i=0;i<USART3_RX_CNT;i++)
 {
 printf(&quot;%#x &quot;,USART3_RX_BUFFER[i]);
 }
 printf(&quot;红外测温结束.\r\n&quot;);

 u8 sum=0,i=0;
 for(sum=0,i=0;i<(USART3_RX_BUFFER[3]+4);i++)
 {
 sum+=USART3_RX_BUFFER[i];
 }

 /*
温度计算方法 ：
温度=高 8 位<<8|低 8 位（结果为实际角度乘以 100）
例：发送指令： A5 45 EA ，接收到一帧数据： <5A- 5A- 45- 04- 0C- 78- 0D- 19- A7 >
表示 TO（有符号 16bit，表示目标温度）： TO=0x0C78/100=31.92 ℃
表示 TA（有符号 16bit，表示环境温度）： TO=0x0D19/100=33.53 ℃
 */
 if(sum==USART3_RX_BUFFER[i])//校验和判断
 {
 TO=(float)((USART3_RX_BUFFER[4]<<8)|USART3_RX_BUFFER[5])/100.0; //得到真实温度
 TA=(float)((USART3_RX_BUFFER[6]<<8)|USART3_RX_BUFFER[7])/100.0; //得到真实温度
 }

 printf(&quot;TO: %f\r\n&quot;,TO);
 printf(&quot;TA: %f\r\n&quot;,TA);

 memset(USART3_RX_BUFFER,0,sizeof(USART3_RX_BUFFER));
 USART3_RX_CNT=0;
 USART3_RX_FLAG=0;
 }
 }
}
