在上一篇文章中讲了“如何通过MCU配置S2E为UDP模式”，相信小伙伴们已经了解了S2E的基本功能，在这一篇中，我们再接再厉，继续学习一下“如何通过MCU配置S2E为TCP Server的工作模式”，无论是配置UDP模式还是配置TCP模式，都是通过串口转以太网的方式实现的：

1、接线方式

2、例程说明

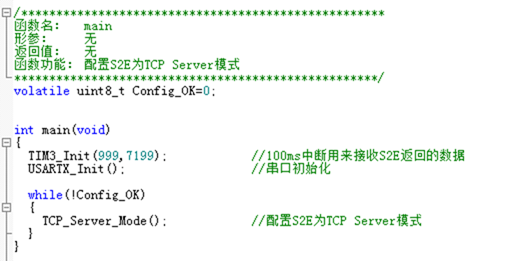

打开“通过MCU配置S2E为TCP Server例程”，主程序中第一部分TIM3_Init();是设定一个帧中断的时间定时器，这是因为该例程MCU的串口是通过帧中断来接收AT命令配置S2E后返回的数据的。

第二部分USARTX_Init();初始化MCU用到的串口，这里用USART1_Config();是printf功能，用于查看调试信息。USART2_Config();用于配置S2E，需要注意的是该串口的配置参数需要同S2E的串口配置参数一致，否则配置失败。

第三部分主循环中的TCP_Server_Mode();用于配置S2E为TCP Server模式。S2E的AT命令列表详见各个S2E型号的用户手册AT命令章节介绍。配置成功，串口打印“TCP Server Config Success!”，配置失败串口打印“TCP Server Config Fail!”。

1 /****************************************************
2 函数名： TCP_Server_Mode
3 形参：无
4 返回值：无
5 函数功能：通过串口发送AT命令配置S2E模块
6 ****************************************************/
7 volatile uint8_t SendFlag=0;
8
9 void TCP_Server_Mode(void)
10 {
11 uint8_t RecvFlag=1;
12 char *state;
13
14 switch (SendFlag) {
15 case 0: {
16 Usart_Send(USART2,"AT\r\n");
17 //终端检测命令
18 while (RecvFlag) {
19 if (RX2_Point & FRAME_LEN) {
20 //如果接收到数据
21 state=strstr((char *)RecvBuff,"OK");
22 //判断回复的数据中是否有“OK”
23 if (state!=NULL) {
24 //有
25 RX2_Point=0;
26 //接收缓冲区指针置零
27 RecvFlag=0;
28 //接收标致位置零
29 SendFlag=1;
30 //发送标志位置零
31 printf("Recv:%s\r\n",RecvBuff);
32 memset(RecvBuff,0,RECV_LEN);
33 //接收缓存清零
34 } else { //无
35 SendFlag=100;
36 //配置失败
37 RecvFlag=0;
38 }
39 }
40 }
41 }
42 break;
43 case 1: {
44 Usart_Send(USART2,"AT+ECHO=0\r\n");
45 //开启（1）/关闭（0）回显命令
46 RecvFlag=1;
47 while (RecvFlag) {
48 if (RX2_Point & FRAME_LEN) { //如果接收到数据
49 state=strstr((char *)RecvBuff,"OK");
50 if (state!=NULL) {
51 RX2_Point=0;
52 RecvFlag=0;
53 SendFlag=2;
54 printf("Recv:%s\r\n",RecvBuff);
55 memset(RecvBuff,0,RECV_LEN);
56 } else {
57 SendFlag=100;
58 RecvFlag=0;
59 }
60 }
61 }
62 }
63 break;
64 case 2: {
65 Usart_Send(USART2,"AT+C1_OP=0\r\n");//配置为TCP
66 Server模式命令
67 RecvFlag=1;
68 while (RecvFlag) {
69 if (RX2_Point & FRAME_LEN) { //如果接收到数据
70 state=strstr((char *)RecvBuff,"OK");
71 if (state!=NULL) {
72 RX2_Point=0;
73 RecvFlag=0;
74 SendFlag=3; //状态标志位置零
75 printf("Recv:%s\r\n",RecvBuff);
76 memset(RecvBuff,0,RECV_LEN);
77 } else {
78 SendFlag=100;
79 RecvFlag=0;
80 }
81 }
82 }
83 }
84 break;
85 case 3: {
86 Usart_Send(USART2,"AT+IP_MODE=0\r\n");
87 //配置为静态IP模式
88 RecvFlag=1;
89 while (RecvFlag) {
90 if (RX2_Point & FRAME_LEN) { //如果接收到数据
91 state=strstr((char *)RecvBuff,"OK");
92 if (state!=NULL) {
93 RX2_Point=0;
94 RecvFlag=0;
95 SendFlag=4; //状态标志位置零
96 printf("Recv:%s\r\n",RecvBuff);
97 memset(RecvBuff,0,RECV_LEN);
98 } else {
99 SendFlag=100;
100 RecvFlag=0;
101 }
102 }
103 }
104 }
105 break;
106 case 4: {
107 Usart_Send(USART2,"AT+IP=192.168.1.88\r\n"); //配置本地IP
108 RecvFlag=1;
109 while (RecvFlag) {
110 if (RX2_Point & FRAME_LEN) { //如果接收到数据
111 state=strstr((char *)RecvBuff,"OK");
112 if (state!=NULL) {
113 RX2_Point=0;
114 RecvFlag=0;
115 SendFlag=5; //状态标志位置零
116 printf("Recv:%s\r\n",RecvBuff);
117 memset(RecvBuff,0,RECV_LEN);
118 } else {
119 SendFlag=100;
120 RecvFlag=0;
121 }
122 }
123 }
124 }
125 break;
126 case 5: {
127 Usart_Send(USART2,"AT+MARK=255.255.255.0\r\n");
128 //配置本地IP
129 RecvFlag=1;
130 while (RecvFlag) {
131 if (RX2_Point & FRAME_LEN) { //如果接收到数据
132 state=strstr((char *)RecvBuff,"OK");
133 if (state!=NULL) {
134 RX2_Point=0;
135 RecvFlag=0;
136 SendFlag=6; //状态标志位置零
137 printf("Recv:%s\r\n",RecvBuff);
138 memset(RecvBuff,0,RECV_LEN);
139 } else {
140 SendFlag=100;
141 RecvFlag=0;
142 }
143 }
144 }
145 }
146 break;
147 case 6: {
148 Usart_Send(USART2,"AT+GATEWAY=192.168.1.1\r\n");
149 //配置本地IP
150 RecvFlag=1;
151 while (RecvFlag) {
152 if (RX2_Point & FRAME_LEN) { //如果接收到数据
153 state=strstr((char *)RecvBuff,"OK");
154 if (state!=NULL) {
155 RX2_Point=0;
156 RecvFlag=0;
157 SendFlag=7; //状态标志位置零
158 printf("Recv:%s\r\n",RecvBuff);
159 memset(RecvBuff,0,RECV_LEN);
160 } else {
161 SendFlag=100;
162 RecvFlag=0;
163 }
164 }
165 }
166 }
167 break;
168 case 7: {
169 Usart_Send(USART2,"AT+C1_PORT=5000\r\n");
170 //配置本地端口号
171 RecvFlag=1;
172 while (RecvFlag) {
173 if (RX2_Point & FRAME_LEN) { //如果接收到数据
174 state=strstr((char *)RecvBuff,"OK");
175 if (state!=NULL) {
176 RX2_Point=0;
177 RecvFlag=0;
178 SendFlag=8; //状态标志位置零
179 printf("Recv:%s\r\n",RecvBuff);
180 memset(RecvBuff,0,RECV_LEN);
181 } else {
182 SendFlag=100;
183 RecvFlag=0;
184 }
185 }
186 }
187 }
188 break;
189 case 8: {
190 Usart_Send(USART2,"AT+START_MODE=0\r\n");
191 //配置启动模式（0--AT模式，1--
192 数据模式）
193 RecvFlag=1;
194 while (RecvFlag) {
195 if (RX2_Point & FRAME_LEN) { //如果接收到数据
196 state=strstr((char *)RecvBuff,"OK");
197 if (state!=NULL) {
198 RX2_Point=0;
199 RecvFlag=0;
200 SendFlag=9; //状态标志位置零
201 printf("Recv:%s\r\n",RecvBuff);
202 memset(RecvBuff,0,RECV_LEN);
203 } else {
204 SendFlag=100;
205 RecvFlag=0;
206 }
207 }
208 }
209 }
210 break;
211 case 9: {
212 Usart_Send(USART2,"AT+EXIT\r\n");
213 //保存配置并进入数据模式
214 RecvFlag=1;
215 while (RecvFlag) {
216 if (RX2_Point & FRAME_LEN) { //如果接收到数据
217 state=strstr((char *)RecvBuff,"OK");
218 if (state!=NULL) {
219 RX2_Point=0;
220 RecvFlag=0;
221 SendFlag=99; //状态标志位置零
222 printf("Recv:%s\r\n",RecvBuff);
223 memset(RecvBuff,0,RECV_LEN);
224 } else {
225 SendFlag=100;
226 RecvFlag=0;
227 }
228 }
229 }
230 }
231 break;
232 case 99: {
233 printf("TCP Server Config Success!\r\n");
234 Config_OK=1;
235 }
236 default:
