用户认证技术

用户和用户组管理

• 组织结构为用户和用户组的所属层级关系
• 用户组可以对一组具有相同权限的用户进行统一管理
• 功能解释
  • 【限制在以下地址范围内登录】
    • 指的是账号只能在设置地址范围的终端上登录，其它账号也可以在这些地址上登录
  • 终端绑定（用户绑定）
    • 被绑定的地址只能在此账号登录，用户同时可以绑定多终端，可以用于免认证
• 用户注销
  • 使用用户名+密码登录的用户，可以强制注销用户
    • 临时用户、Dkey用户、无需认证用户不能被强制注销
  • 可以选择在无流量时强制注销用户，对所有的用户生效
  • 可以选择每天强制注销，并且可以设置注销时间
  • 设置认证页面关闭时自动注销
  • 设置MAC地址变更时自动注销

• Dkey用户相当于需要安全狗才能连接互联网
• 无需认证的用户也是需要认证的，只是将IP地址与MAC地址绑定，用户不能更改IP地址等方式进行认证

不需要认证技术

• 认证方式
  • 不需要认证
    • AC也需要记录管理用户身份，但是用户不需要输入任何信息
    • 可以使用IP地址、MAC地址、计算机名等来跟踪用户身份
  • 密码认证
    • 本地密码认证：可以使用AC本地的用户名和密码认证
    • 第三方服务器密码认证：可以使用Radius服务器，来进行远程统一的集中认证
    • 短信认证：短信验证码认证
    • 微信认证：绑定微信账号认证
    • 二维码认证：扫码认证上网
  • Dkey认证
    • 类似网银的U盘，其中有证书信息，使用证书信息进行登录认证
  • 单点登录
    • 使用第三方服务器进行自动登录
    • 使AC和域控制器进行对接，登录到域后，即可以自动登录网络
  • 不允许认证（禁止上网）
• AC可以通过抓取数据包，根据数据包的源IP地址、源MAC地址来获得上网用户的IP地址和MAC地址，通过NETBIOS协议获得用户的计算机名


IP/MAC绑定认证技术

• 将IP地址与MAC地址进行绑定，使得用户不能更改IP地址，即可进行身份验证
  • 但是数据包经过三层转发， 到达AC设备后，源MAC地址就会改变


SNMP协议

• 基于TCP/IP协议族的网络管理标准，可以在IP网络中管理网络节点
• 工作方式
  • 管理员需要向设备获取数据，SNMP提供读操作
  • 管理员需要向设备执行设置操作，SNMP提供写操作
  • 设备在重要状况改变时，需要向管理员通报事件的发生，SNMP提供Trap操作
• SNMP协议可以读取主机网关设备的ARP表项，这样就可以获取到主机的真实MAC地址
• 管理信息MIB
  • 任何一个被管理的资源都表示成为一个对象
  • 每个OID（Object IDentification）都对应一个唯一的对象
  • MIB是被管理对象的合集，定义了被管理对象的一系列属性：对象的名称、对象的访问权限和对象的数据类型

• SNMP协议数据单元
  • SNMP规定了5种协议数据单元，即SNMP报文，用来在管理进程和代理之间的交换
  • get-request操作：从代理进程处提取一个或多个参数值
  • get-next-request操作：从代理进程处提取紧跟当前参数值的下一个参数值
  • set-request操作：设置代理进程的一个或多个参数值
  • get-response操作：返回一个或多个参数值
  • trap操作：代理进程主动发出的报文，通知管理进程有某些事发生

• 工作原理
  • 用户上网的数据经过三层交换机，会在三层交换机上形成ARP表
  • 上网数据到达AC时，AC检查数据包的源MAC地址，发现是三层交换机的MAC地址，于是AC通过SNMP协议主动读取三层交换机的ARP表项
    • 交换机上需要配置开启SNMP，并且允许AC访问SNMP服务
  • AC将读取到的ARP表项与AC中绑定的IP/MAC表项进行对比
    • 对比结果一致，则允许上网
    • 对比结果不一致，直接丢弃数据包，不允许上网
  • 当有多层三层交换机的情况下，每个交换机都需要开启SNMP协议，AC获取与PC直连的交换机的ARP表项，MAC地址排除列表中排除与AC直连的交换机接口的MAC地址

• 如果使用的是30位掩码的网络环境中，此时只有两个IP可用，AC再需要通过SNMP获取MAC地址，只能通过管理口连接交换机获取

密码认证技术

• 需求场景
  • 当用户首次上网时，会要求用户提交用户名和密码信息，只有当用户提交的用户名和密码信息与本地或第三方服务器一致时，才可以上网
• 工作原理
  • AC通过抓取客户端上网的GET请求包，通过请求包中的Host字段，获得客户端想要访问的服务器域名
  • AC伪装成Web服务器，向客户端发送302重定向消息，重定向到密码认证界面


HTTP协议

• 超文本传输协议（Hyper Text Transfer Protocol）
  • 包含超链接和各种多媒体元素标记的文本。最常见的超文本格式是HTML
  • URL（Uniform Resource Locator）即统一资源定位符，用来唯一标识万维网中的某一个文档
    • 由协议、主机、端口号（默认80）以及文件名组成

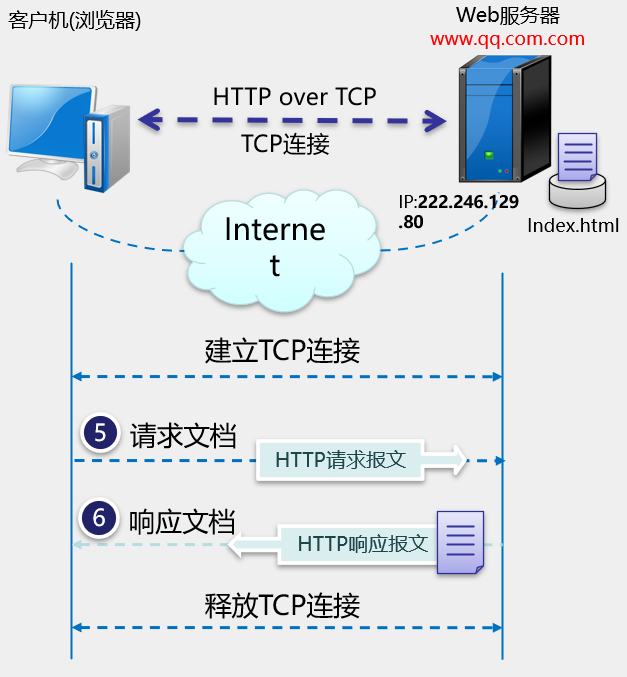

• 工作原理
  • 用户点击http://www.qq.com/index/html后，浏览器分析超链接中的URL
  • 浏览器向DNS服务器请求解析 http://www.qq.com的IP地址
  • DNS将解析出来的IP地址(222.246.129.80)返回给浏览器
  • 浏览器与服务器建立TCP连接，默认是80端口
  • 浏览器请求文档：GET /index.html
  • 服务器给出响应，将文档index.html发送给浏览器
  • 释放TCP连接
  • 浏览器显示index.html中的内容

• HTTP请求方法
  • 方法是对所求请对象所进行的操作，即一些命令

• GET：一般是读取
• POST：一般是提交数据给服务器

• HTTP响应
  • 响应报文中的状态码：是响应报文状态行中包含的一个3位数字，指明特定的请求是否被满足，如果没有满足，具体原因是什么

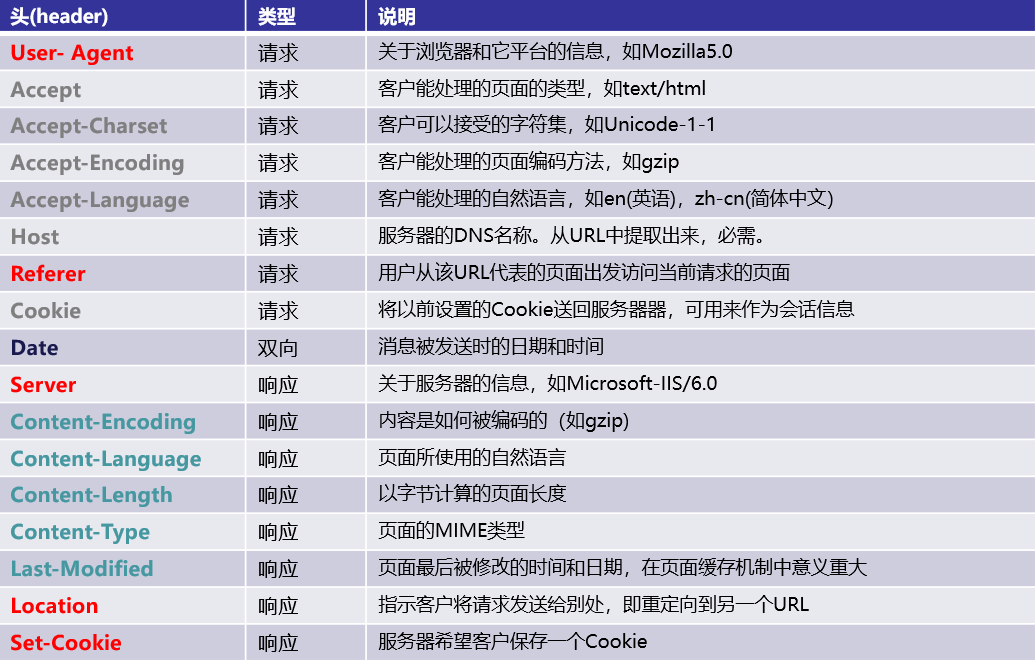

• HTTP头部

• GET / HTTP/1.1字段：请求获取页面
• Host字段：客户端请求访问的网站的URL地址
• Connection字段：每请求一个页面会进行一次三次握手，获得页面或，就会断开TCP连接，此字段如果是keep-alive，则表明在一个限定的时间内，不会断开TCP连接，只有超时后，才会断开TCP连接
• User-Agent字段：浏览器标识（包括操作系统标识、加密等级标识、浏览器语言）渲染引擎标识版本信息
• Server字段：响应头包含处理请求的原始服务器的软件信息
• Referer字段：浏览器向Web服务器表明自己是从哪个网页（URL）获得（点击）当前请求中的网址（URL）
• Cookie字段：客户端访问服务器时，服务器会随机分配一个cookie用来标识主机身份。当客户端第二次再访问服务器时，服务器就可以直接通过cookie识别客户端身份
• HTTP重定向的Location字段：Web服务器告诉浏览器，试图访问的对象已经被移到别的位置了，到该头部指定的位置去取、
• 密码认证过程分析
  • 浏览器访问http://www.qq.com，PC先向DNS服务器进行域名解析请求，获取域名对应的IP地址
  • PC向解析出的IP地址发起TCP三次握手请求
  • PC向服务器发送GET请求，请求主页
  • AC拦截PC的GET请求，把自身伪装成服务器，使用服务器的IP地址进行回复重定向报文（HTTP 302 Moved Temporal），使PC重定向到http://10.1.3.4:80/ac_portal/proxy.html?template=default&tabs=pwd&vlanid=0&url=http://www.qq.com%2f
    • 10.1.3.4即为AC的LAN IP或网桥IP或虚拟IP
    • 最后的http://www.qq.com表明认证成功后，跳转至之前访问的页面
  • PC会自动重定向访问AC的密码认证界面
• 重定向
  • 虚拟IP重定向
    • 内网PC认证前的HTTP上网数据经过AC时，AC拦截并记录下数据包的源，目的IP，数据包的封装类型，以及数据包进入AC时的接口。AC回弹portal的重定向认证页面时，会将记录下来的数据包的源，目的IP反转，再从数据包进入的接口直接发出去，其中数据包中的数据字段会替换成AC虚拟IP的重定向URL地址（AC只在网桥模式下有虚拟IP重定向）
  • DMZ口重定向
    • 内网PC认证前的HTTP上网数据经过AC时，AC拦截数据包，AC通过查找本身DMZ口的路由表，将portal的重定向认证页面从DMZ口发出，其中数据包中的数据字段会替换成AC的DMZ口IP的重定向URL地址(一般用在无可用网桥IP时选择从DMZ口重定向）


外部认证技术

• 也称为第三方认证。即用户名和密码信息保存在第三方服务器上，AC/SG需要将用户提交的用户名密码信息转交给第三方认证服务器校验，通过第三方服务器返回的认证成功与否的信息，决定是否通过过AC/SG的认证
• AC/SG支持的第三方认证服务器
  • LDAP认证：Microsoft AD、Open LDAP、Sun LDAP、IBM LDAP、Lotus LDAP、Novell LDAP
  • Radius认证
  • POP3认证
• 外部认证过程
  • PC向AC/SG提交用户名和密码信息
  • AC/SG判断为外部认证，并把用户名和密码信息发给外部认证服务器校验
  • 外部认证服务器校验后，向AC/SG发送认证失败或成功的消息
  • AC/SG根据外部认证服务器返回的消息，确定是否让该PC通过认证
  • PC通过认证后，即可访问互联网

• 如果客户的域环境是独立域，添加外部认证服务器时，认证端口填写389
• 如果是父子域，如父域sangfor.com,子域ac.sangfor.com,ssl.sangfor.com等，则外部认证服务器配置的是父域的地址，且端口需要填3268

【AC 用户身份验证实验】

---

以上内容均属原创，如有不详或错误，敬请指出。
