立创EDA——器件的创建01-电阻（二）

2022-07-25 21:36:00 【我与nano】

立创EDA

文章目录

前言

在这里插入图片描述
器件库是最重要的，我们该怎么自己创建呢。

一、新建器件

在这里插入图片描述

封装在PCB中很重要，比如电阻有贴片式的和直插式的，如果封装画错了，那么最后实物是无法进行焊接的

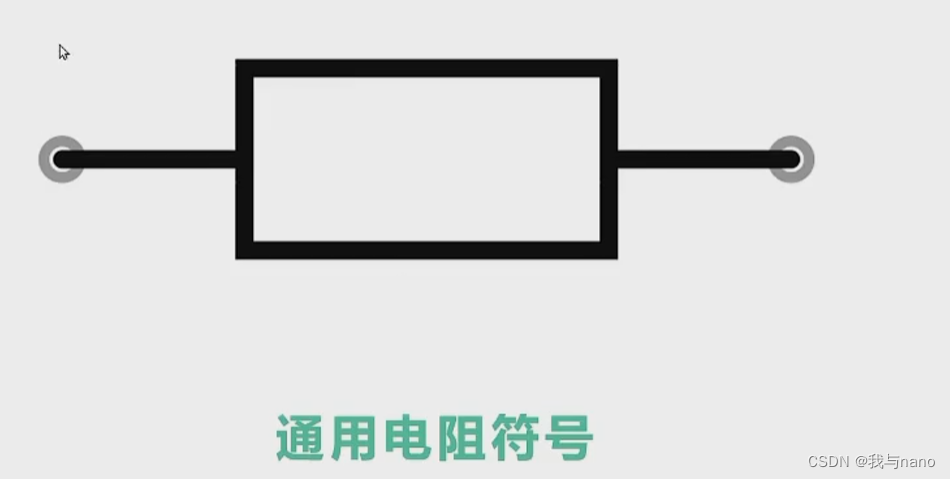

二、创建器件电阻

在这里插入图片描述
在这里插入图片描述

1.创建元件

首先新建器件，然后点击管理分类
在这里插入图片描述
在这里插入图片描述

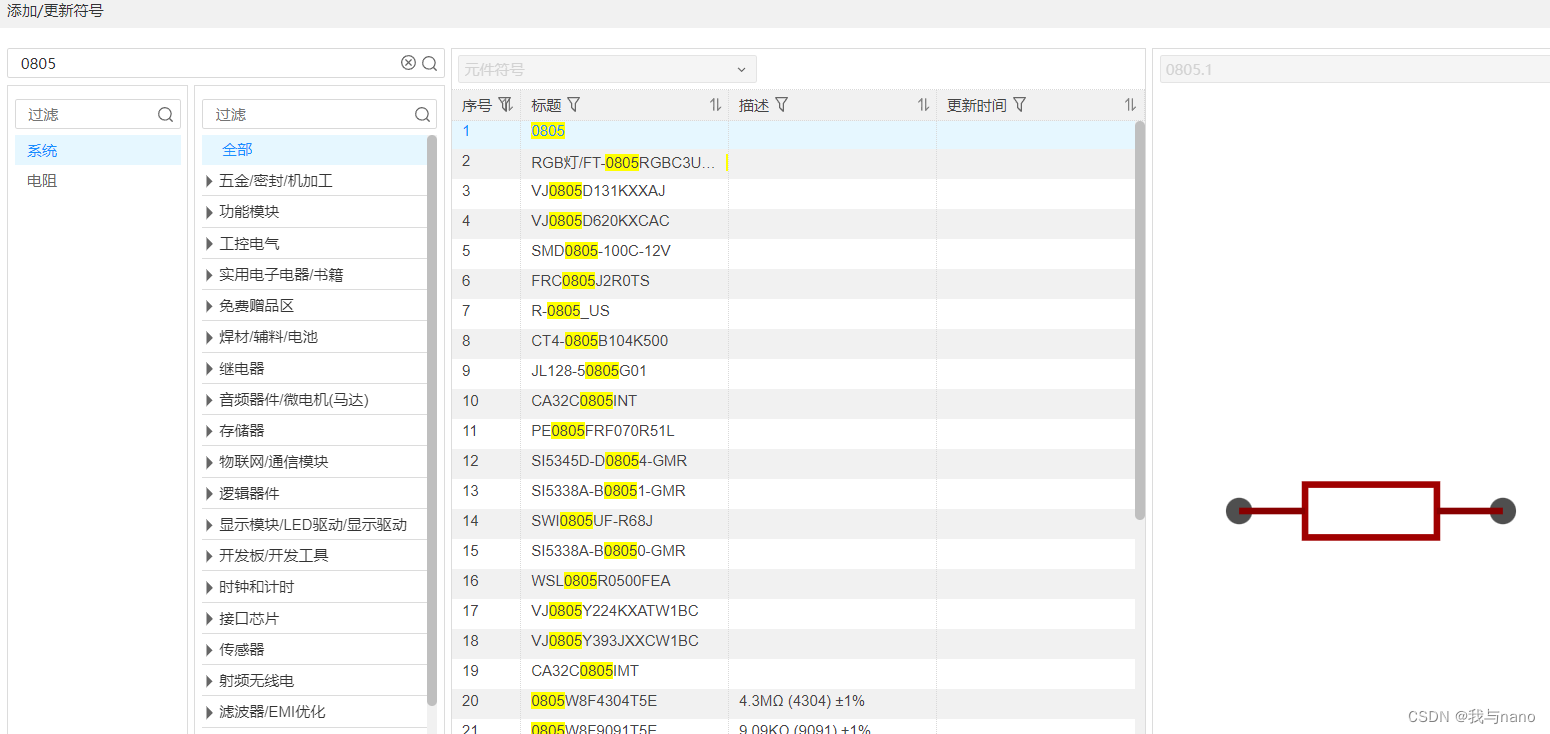

然后确定就可以自己绘制电阻了，当然你也可以点击完整设置，里面有很多的元器件，简单的器件 不用我们自己绘制，可以选择关联已有符号
在这里插入图片描述
在这里插入图片描述
你可以直接搜索，也能用你自己画的。

2.创建封装

封装就不过多的介绍，我自己用的也是EDA库上的
在这里插入图片描述
然后就可以看到一个器件绘制完成了
在这里插入图片描述
新建一个工程把它放进去
在这里插入图片描述

在这里插入图片描述
