射频内容学习

超外差接收机笔记：5. 通信电子线路 射频收发机结构 (1)_哔哩哔哩_bilibili

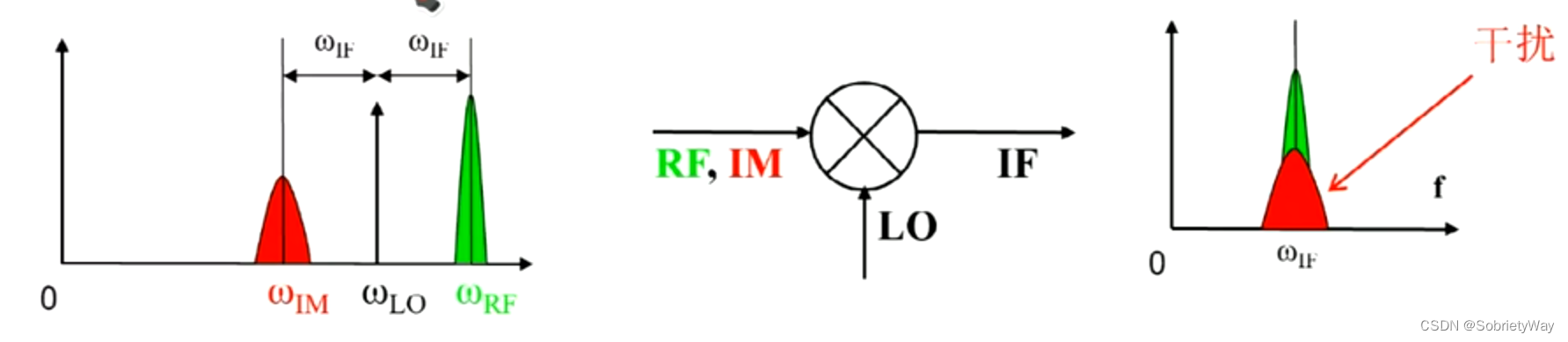

1 超外差-镜像干扰问题

无法阻止wIM也存在一定频率，导致混频后出现相同的wIF干扰

有用信号1和干扰信号2，如果到中频wLO间隔差是一样的，就会产生镜像干扰。

2 镜像干扰解决方法

2.1 前端滤波器

对滤波器的Q值要求高，工程常用带阻滤波器

2.2 提高中频

简单说：离得远一点

 但频率升高，设计难度会提高。故中频频率需要设计合理。

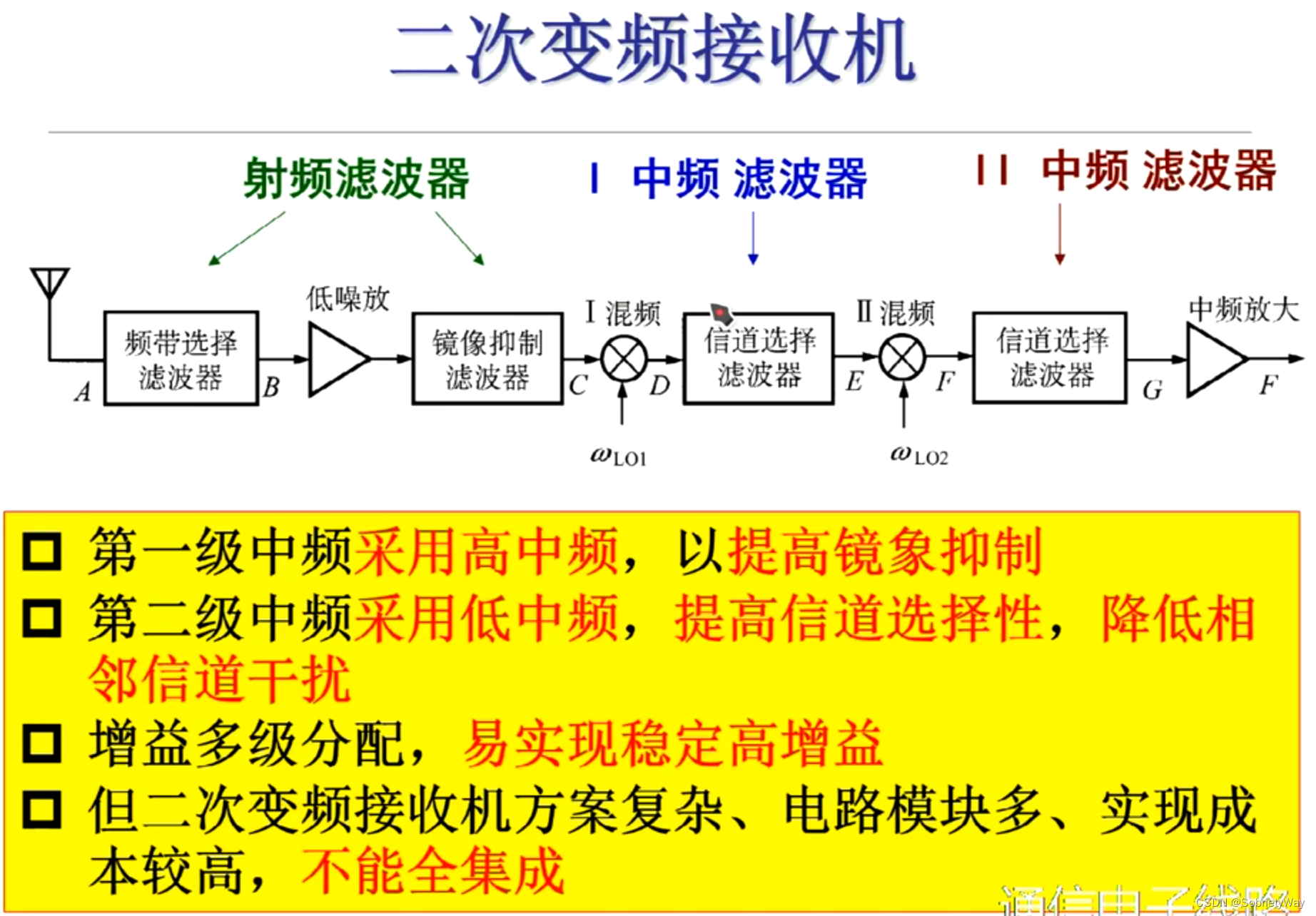

在高中频之后，有

2.3 零中频接收机

 有高中频，故零中频也可行。

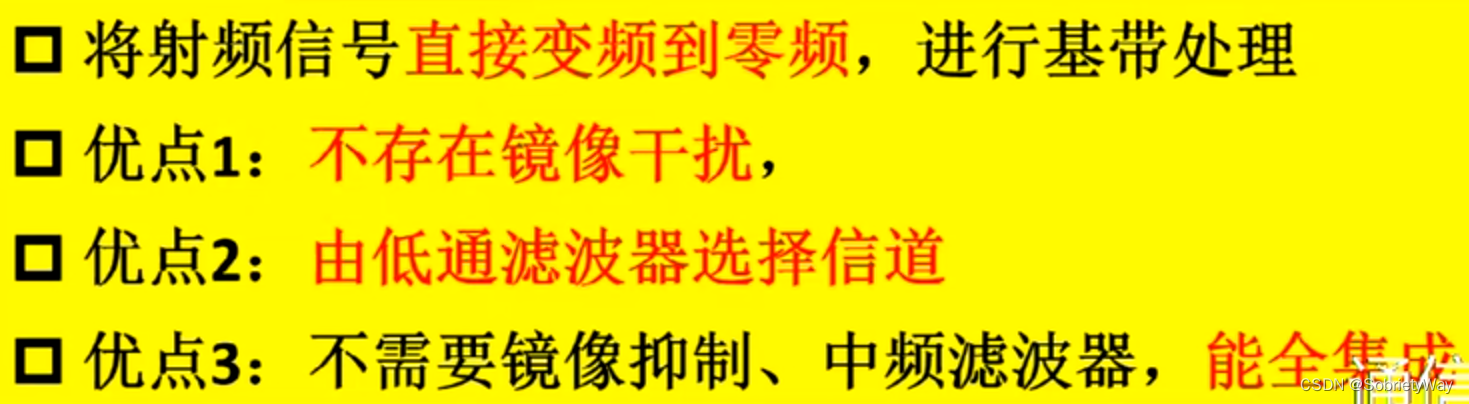

2.3.1 零中频的优点

 2.3.2 零中频的缺点

 零中频-本振泄露问题

 零中频-直流偏移问题

电容耦合技术消除直流偏移：

需要大耦合电容，难以集成
建立时间过长，例200Hz转折频率需要2ms建立时间
只适用于Dc附近无调制信息的通信系统

DSP补偿技术消除直流偏移：

利用数字基带中的DSP，计算直流偏移，并反馈至前端进行抵消
难点在于自混频信号一般是时变信号，很难动态消除

 零中频-偶次互调失真问题





 零中频-IQ失配问题



零中频-闪烁噪声问题



2.4 低中频接收机

重点突破一个问题：镜像抑制问题



6. 通信电子线路 射频收发机架构(2)_哔哩哔哩_bilibili

后续介绍了 Hartley结构、90度移相网络、Weaver结构抗镜像频域特征、系统的指标与计算

1：12：11 开始介绍 低噪放
