问题描述

使用Arduino IDE烧录ESP32的时候，IDE会提示在60秒(好像是)内要按下板载BOOT键，否则就出现'…'___连串等待，超时报错，结束。

MicroBlocks 废除 ESP32 的 BOOT 按键

这个操作在 Wemos D1 R32 板上没有。Wemos D1 R32不但引脚分布要像 Arduino UNO一
样，包括操作也向UNO靠拢。ESP32开发板的右侧都带有BOOT键，当烧录程序时，都有这个操作。

之所以需要按下BOOT键，看过乐鑫的ESP32文档会知道，ESP32有个量产工具，官方提供
了，可以直接烧录其他固件，比如改成Micropython等等，BOOT是改变烧录时GPIO0的电平，
固件改变之后，再上电就直接执行固件里面的程序，固件Loader再去执行二级程序，我们的设
计就执行起来了。

悟到了这个道理，结合前面microBlocks“升级主板固件”出错时看到的原理(这个出错再没复
现过，可惜的是竟然没有把里面的块程序保存，也没有截屏来研究)，就知道了microBlocks的所
谓升级固件，只是把它的Flash程序放在ESP32里面，再写好文件系统和分区表，那么它的所谓
无需烧录、所见即所得，只是在固件文件系统里写了自己的二级Loader，因此就不必再去按
BOOT键了。

那么就试试看一下呢？

把带有BOOT按钮的ESP32板连接到USB口，然后在 MicroBlocks 里面点USB插头图标连接
一下。这个时候可能不会有什么显示，但是可能已经连接上了(后面会看到，正常了之后，就不
会这样没反应)。

点击齿轮图标，升级主板固件，再点击ESP32，开始固件烧写。

此时立即按住ESP32板上的BOOT不松开，不松开，不松开，屏幕依次提示：

直到结束后，拔下USB，重新连接ESP32，长按ESP32板载上的EN键和MicroBlocks的USB
插头图标，反复几次直到USB插头图标变成绿色。(好像不按EN键也没什么影响，多连上几次，
以后自动连接)

现在测试一个Blink程序，Block块摆好了之后，双击“当启动时”块，或者工具栏右侧的绿色
RUN钮，什么操作也不用，板上的LED闪动起来。拔下ESP32，电池供电，闪烁依旧。好了，被 MicroBlocks升级过一次固件的ESP32的板子本领强了，以后再不用按BOOT了，小白更友好
了，MicroBlocks很厉害不？

---

官方参考

乐鑫科技 ESP32-DevKitC-V4 参考设计 r2.1 (Schematic电路设计) ：

https://www.espressif.com/zh-hans/products/devkits/esp32-devkitc

乐鑫官网该页面的底部获取【硬件参考设计文档】和【设计参考】-【ESP32系列】-【开发板】-【ESP32-DevKitC】-ESP32-DevKitC-V4 参考设计 r2.1

---

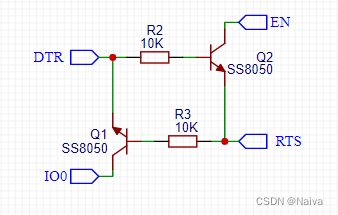

DTR = 0; RTS = 0, 此时Q1截止，Q2截止，EN = 1; IO0 = 1  //EN 内部上拉，此电路图中没有表示出来
DTR = 0; RTS = 1，此时Q1截止，Q2导通, EN = 1; IO0 = 0
DTR = 1; RTS = 0, 此时Q1导通，Q2截止, EN = 0; IO0 = 1
DTR = 1; RTS = 1, 此时Q1截止，Q2截止, EN = 1; IO0 = 1

产品设计时，预留程序烧录管口情况下， 印象里对固件的软件流烧录无非就 VCC、GND、Rx、Tx 这四条线需要与烧录器相连。

ESP32 进入下载模式：EN端保持高电平 ，IO0通过开关按下保持一段时间低电平即可进行烧录（乐鑫官方硬件指南）。

在ESP32的开发板里 EN 端和 IO0 都是通过上拉电阻接 VCC 了，它们初始状态都是高电平，那么就不难理解这个自动下载电路的目的了，预防了当 RTS 和 DTR 都为低电平的时候影响到电路的正常的使用，毕竟EN端至低电平整个芯片就重启。

多学一点：

• DTR（Data Terminal Ready）。请求发送 RTS（Request To Send）。

最终 ，将 C4 改成 1uF 就好了!

---

参考资料

• [1] 【立创开源硬件平台】ESP32-WROOM-32系列模组模块方案验证板
• [2] 【知乎】ESP8266/ESP32自动下载电路原理分析
