OSPF含特殊区域实验，MGRE构建和重发布

实验要求

1.IP地址的划分

172.168.0.0/16划分6个网段  借3位

区域1

172.16.32.0/19划分4个子网

172.16.32.0/21  172.16.40.0/21  172.16.48.0/21  172.16.56.0/21

区域0

172.16.0.0/19 用作MGRE网段

区域2

172.16.64.0/19划分4个子网

172.16.64.0/21  172.16.72.0/21  172.16.80.0/21

备用  172.16.88.0/21

区域3

172.16.96.0/19划分4个子网

172.16.96.0/21  172.16.104.0/21  172.16.112.0/21

备用  172.168.120.0/21

区域4

172.16.128.0/19划分4个子网

172.16.128.0/21  172.16.136.0/21  172.16.144.0/21

备用  172.16.152.0/21

RIP

172.16.160.0/19划分2个子网

172.16.160.0/20   172.168.176.0/20

2.拓扑结构的搭建

3.IP地址的配置

以R1、R2、R3、R4举例

R1：

interface GigabitEthernet0/0/0
ip address 172.16.32.1 255.255.248.0
interface LoopBack0
ip address 172.16.40.1 255.255.248.0

R2：

interface GigabitEthernet0/0/0
ip address 172.16.32.2 255.255.248.0
interface LoopBack0
ip address 172.16.48.1 255.255.248.0

R3：

interface Serial3/0/0
ip address 11.1.1.1 255.255.255.0
interface GigabitEthernet0/0/0
ip address 172.16.32.3 255.255.248.0
interface LoopBack0
ip address 172.16.56.1 255.255.248.0

R4：

interface Serial3/0/0
ip address 11.1.1.2 255.255.255.0
interface Serial3/0/1
ip address 12.1.1.2 255.255.255.0
interface Serial4/0/0
ip address 13.1.1.2 255.255.255.0
interface Serial4/0/1
ip address 14.1.1.2 255.255.255.0
interface LoopBack0
ip address 1.1.1.1 255.255.255.0

4.缺省路由+NAT的配置

R3，R5，R6，R7添加缺省路由和NAT

以R3为例   ip route-static 0.0.0.0 0.0.0.0 11.1.1.2

 添加nat

acl 2000
rule 1 permit any

interface Serial3/0/0
nat outbound 2000

5.R3—R5/6/7为MGRE环境，R3为中心站点

R3：

interface Tunnel0/0/0
ip address 172.16.0.1 255.255.255.128
tunnel-protocol gre p2mp
source 11.1.1.1
ospf network-type broadcast
nhrp entry multicast dynamic
nhrp network-id 100

R5：

 interface Tunnel0/0/0
 ip address 172.16.0.2 255.255.255.128
 tunnel-protocol gre p2mp
 source Serial4/0/0
 ospf network-type broadcast
 ospf dr-priority 0
 nhrp network-id 100
 nhrp entry 172.16.0.1 11.1.1.1 register

 R6：

 interface Tunnel0/0/0
 ip address 172.16.0.3 255.255.255.128
 tunnel-protocol gre p2mp
 source Serial4/0/0
 ospf network-type broadcast
 ospf dr-priority 0
 nhrp network-id 100
 nhrp entry 172.16.0.1 11.1.1.1 register

 R7：

 interface Tunnel0/0/0
 ip address 172.16.0.4 255.255.255.128
 tunnel-protocol gre p2mp
 source Serial4/0/0
 ospf network-type broadcast
 ospf dr-priority 0
 nhrp network-id 100
 nhrp entry 172.16.0.1 11.1.1.1 register

6.OSPF协议

以区域1为例

AR1：

ospf 1 router-id 1.1.1.1
area 0.0.0.1
network 172.16.0.0 0.0.255.255

AR2：

ospf 1 router-id 2.2.2.2
area 0.0.0.1
network 172.16.0.0 0.0.255.255

AR3：

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 172.16.0.1 0.0.0.0
 area 0.0.0.1
  abr-summary 172.16.32.0 255.255.224.0
  network 172.16.32.3 0.0.0.0
  network 172.16.56.1 0.0.0.0

7.重发布

在R9和R12上进行

R9：

创建ospf 2
ospf 2
 area 0.0.0.4
  network 172.16.128.1 0.0.0.0
  network 172.16.136.1 0.0.0.0
在ospf 1中进行重发步
import-route ospf 2

R12：

先起rip
rip 1
 version 2
 network 172.16.0.0
在ospf 1中重发步
import-route rip 1

8.域间路由汇总、域外路由汇总

R3：abr-summary 172.16.32.0 255.255.224.0

R6：abr-summary 172.16.64.0 255.255.224.0

R7：abr-summary 172.16.96.0 255.255.224.0

R9：asbr-summary 172.16.128.0 255.255.224.0

R12：asbr-summary 172.16.160.0 255.255.224.0

9.特殊区域

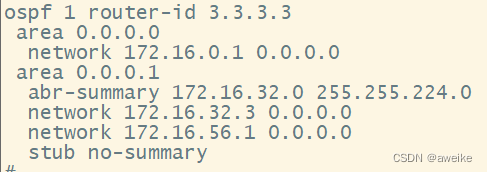

区域1为末梢区域

末梢区域—该区域拒绝4/5的LSA进入；由该区域连接骨干区域的ABR设备，向区域内发送一条3类的缺省路由；

完全末梢区域，在末梢区域的基础上进一步拒绝3类的LSA；仅保留一条3类的缺省路由；

先将该区域配置为末梢区域，然后仅在ABR上定义完全末梢即可；

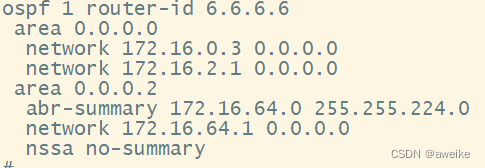

区域2，3，4为nssa区域

同时存在ASBR

完全NSSA – 完全的非完全末梢区域；在普通NSSA的基础上，近一步拒绝3类的LSA，由ABR产生一条3类缺省先将该区域配置为普通的NSSA，然后仅在ABR上定义完全NSSA即可

 10.空接口防环路由

 在R3，R6，R7，R9，R12上设置

以R3为例

测试-实现全网可达

 R1ping私网  R1pingR12的环回
