极客星球 | 业务监控及告警系统体系化建设之路

监控系统体系化建设背景及现状

监控系统对于业务系统的重要性不言而喻，但该如何选择监控系统，以及如何实现系统监控和告警的功能，一直是监控系统中的两大难题。本文就来解密一下数据智能企业在监控系统上的处理和建议，和大家一起探讨。
常见业务监控系统通常先实现操作系统层面的监控，目前这部分技术已相对成熟，继而再扩展出其它监控，如 ：Zabbix、小米Open-Falcon。当然也有同时支持两者的监控系统，如 Prometheus。若对业务监控要求较高，建议开发者们在选型中优先考虑 Prometheus。

下图为截至2022年5月，谷歌提供监控系统使用情况分布：

开源监控报警系统——Prometheus

Prometheus（普罗米修斯）是由SoundCloud开发的开源监控报警系统和时间序列数据库（TSDB），它是一个监控采集与数据存储框架（监控服务器端），支持多种exporter采集指标数据，并支持PushGateway进行数据上报，性能足够支撑上万台规模的集群，相较于其它监控系统使用的 push 数据的方式，Prometheus 则使用的是 pull 的方式。

1、基本原理：
Prometheus基本原理是通过HTTP协议周期性抓取被监控组件的状态。这样做的好处是，任意组件只要提供HTTP接口就可以接入监控系统，不需要任何SDK或者其他的集成过程，这样做非常适合虚拟化环境，如：VM、Docker 。Prometheus是为数不多同时适合Docker、Mesos、Kubernetes环境的监控系统之一。

2、Exporter：
输出被监控组件信息的HTTP接口被称为exporter 。目前互联网公司常用的组件大部分都有可以直接使用的exporter，如：Varnish、Haproxy、Nginx、MySQL、Linux 系统信息 (包括磁盘、内存、CPU、网络等等)。具体采集的数据类型依赖于Exporter（监控客户端），例如采集MySQL的数据需要使用mysql_exporter。当Prometheus调用mysql_expoter采集到MySQL的监控指标之后，把采集数据存放到Prometheus所在服务器的磁盘数据文件中。它的各个组件基本都是用Golang编写的，对编译和部署十分友好，并且没有特殊依赖，基本都是独立工作。

Exporter种类如下：

• 官方Exporter地址：https://github.com/prometheus；
• node_exporter：Linux类操作系统相关数据的采集程序；
• jmx_exporter：Java进程指标采集程序；
• mysqld_exporter：MySQLserver数据采集程序；
• redis_exporter：Redis数据采集程序

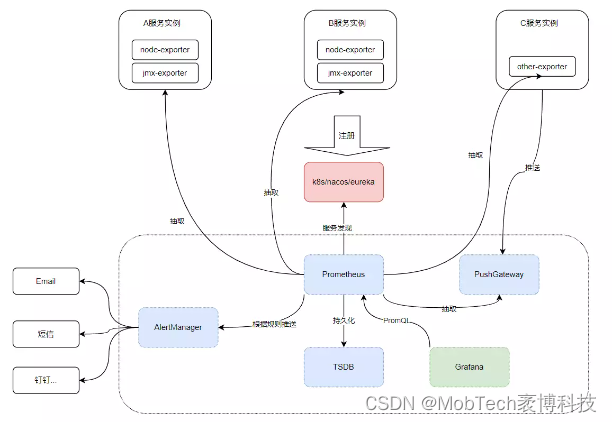

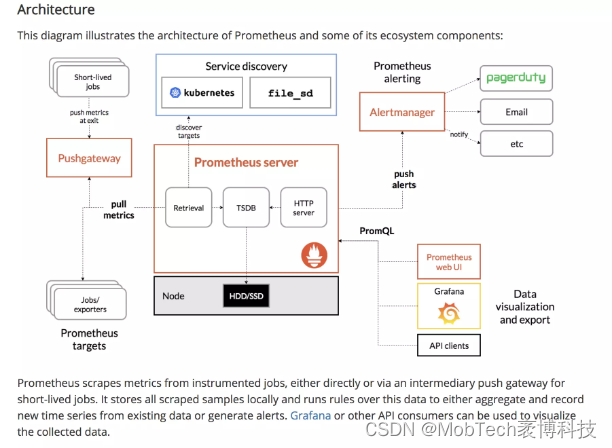

3、Prometheus架构：

1）Prometheus Server
主要负责数据采集和存储，提供 PromQL 查询语言的支持。Server 通过配置文件、文本文件、ZooKeeper、Consul、DNS SRV Lookup 等方式指定抓取目标。根据这些目标，Server 定时去抓取 metrics 数据，每个抓取目标需要暴露一个 http 服务的接口用于Prometheus定时抓取。这种调用被监控对象获取监控数据的方式被称为Pull。Pull方式体现了Prometheus独特的设计哲学，这一点与大多数采用Push方式的监控系统不同。

2）PushGateway
Prometheus支持临时性 Job 主动推送指标的中间网关。某些现有系统是通过Push方式实现的，为了接入这个系统，Prometheus提供对PushGateway的支持。这些系统主动推送metrics到PushGateway，而Prometheus只是定时去Gateway上抓取数据。

3）AlertManager
AlertManager是独立于Prometheus的一个组件，可以支持 Prometheus 的查询语句，并在触发了预先设置在Prometheus中的高级规则后，Prometheus便会推送告警信息到AlertManager。

4）Exporter
Exporter是 Prometheus 的一类数据采集组件的总称。它负责从目标处搜集数据，并将其转化为 Prometheus 支持的格式。与传统的数据采集组件不同，它并不向中央服务器发送数据，而是等待中央服务器主动前来抓取。Prometheus 提供多种类型的 Exporter 用于采集各种不同服务的运行状态。目前支持的有数据库、硬件、消息中间件、存储系统、HTTP 服务器、JMX 等。

5）HTTP API
这是一种查询方式，可以自定义所需要的输出。

6）Prometheus支持两种存储方式　　
第一种是本地存储，通过Prometheus自带的时序数据库将数据保存到本地磁盘，为了性能考虑，建议使用SSD。但本地存储的容量毕竟有限，建议不要保存超过一个月的数据。

另一种是远程存储，适用于存储大量监控数据。通过中间层适配器的转化，目前Prometheus支持OpenTSDB、InfluxDB、Elasticsearch等后端存储。通过适配器实现Prometheus存储的remote write和remote read接口，便可以接入Prometheus作为远端存储使用。

7）Prometheus核心价值
系统监控：主要是跟进操作系统的基本监控项目，如CPU、内存硬盘、IO、TCP连接、进出口流量；

程序监控：一般需要和开发人员配合，在程序中主动上报各种获取到的数据或者特定的日志格式；

业务监控：可以包含用户访问QPS、DAU日活、访问状态(Http code)、业务接口(登入、注册、聊天、上传、留言、短信、搜索)

开源分析监视平台——Grafana

1、基本简介
Grafana 是一套开源的分析监视平台，支持 Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch 等数据源，其 UI 非常漂亮且高度定制化，选择 Prometheus + Grafana 的方案，可以满足大部分中小团队的监控需求。

添加完数据源后，可根据实际需求，添加自定义的仪表盘和视图组件。

2、五步上手集成springboot项目

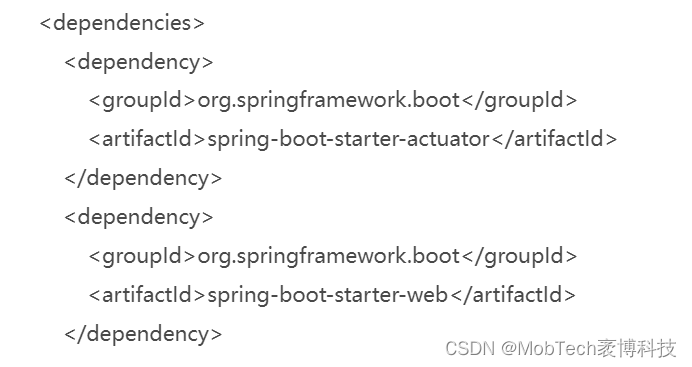

第一步 新建springboot项目，依赖如下：

第二步 启动服务，浏览器查看服务
http://ip:8081/actuator/prometheus

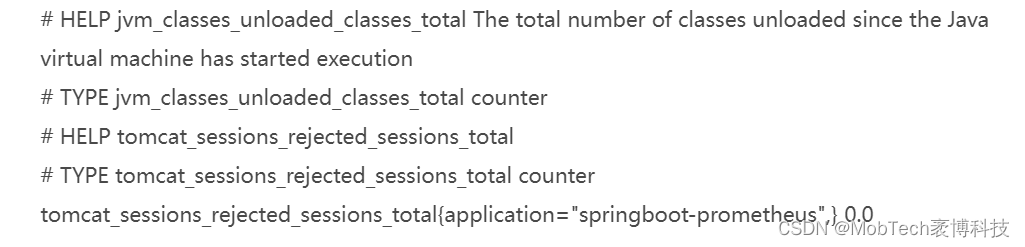

以上数据为Prometheus收集的数据格式，包含指标及数据。

第三步 将上面的应用接口作为job接入Prometheus，修改Prometheus的/prometheus.yml

第四步 重启prometheus
systemctl restart prometheus，此时prometheus的targets中便会增加一个

以上便是我们提供给Prometheus默认收集的指标，我们可以基于这些指标通过PromQL查询，查询结果在Grafana中做展示。

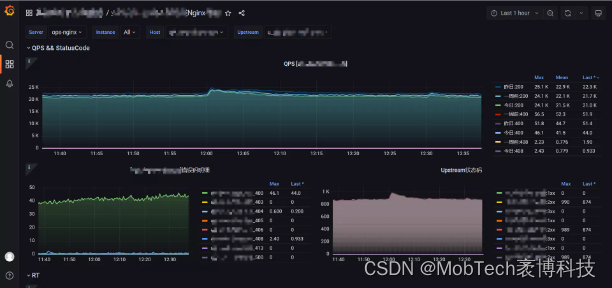

第五步 为方便展示，我们在Grafana中添加面板，保存即可展示到我们的仪表盘中。

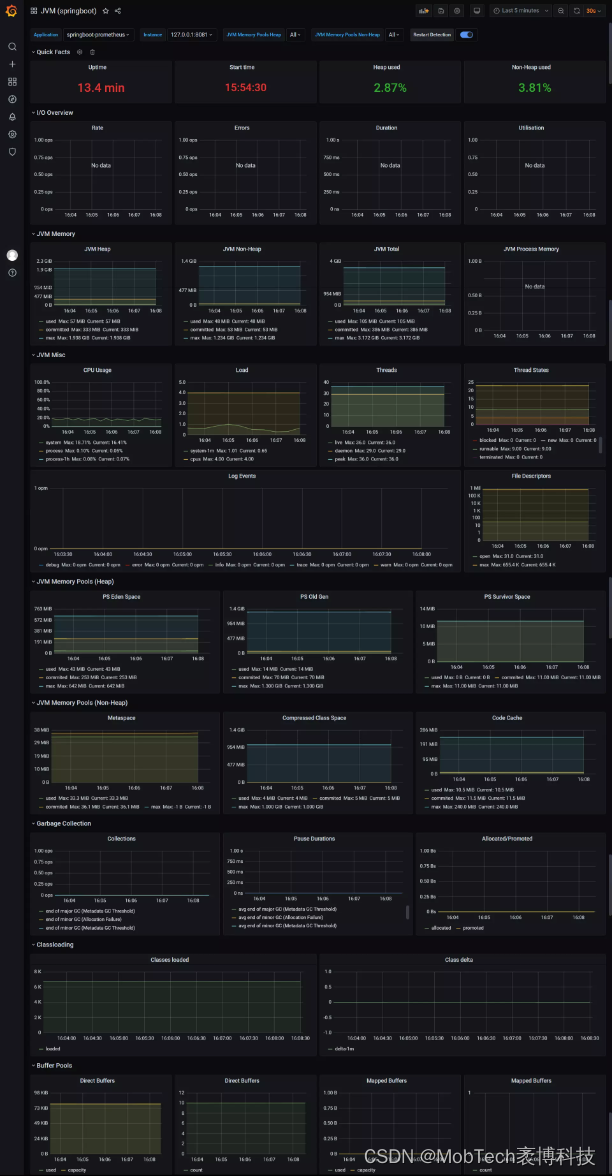

同时，Grafana中添加JVM模板。Grafana官网提供了很多模板，我们只需输入模板编号，即可完成仪表盘的配置。
更多模板请见：https://grafana.com/grafana/dashboards/

JVM相关的常用指标监控，到此便配置完成，以上配置也可以根据实际情况，调整每个模块的展示信息。

3、配置告警通知
1）告警通知模块
到这一阶段，我们已经能够通过Grafana展示收集并查看数据。想一想，系统还缺失什么功能？监控最重要的目的是，判断监控系统是否正常，并在系统不正常时，告知相关人员及时排查和解除问题，即告警通知。因此，还缺少一个有关告警通知的模块。prometheus的告警机制由以下两部分组成：

告警规则
prometheus会根据告警规则rule_files，将告警发送给Alertmanager。

管理告警和通知
该模块是Alertmanager，它负责管理告警、去除重复数据、告警通知。通知方式有多种选择，如Email、HipChat、Slack、WebHook等等。

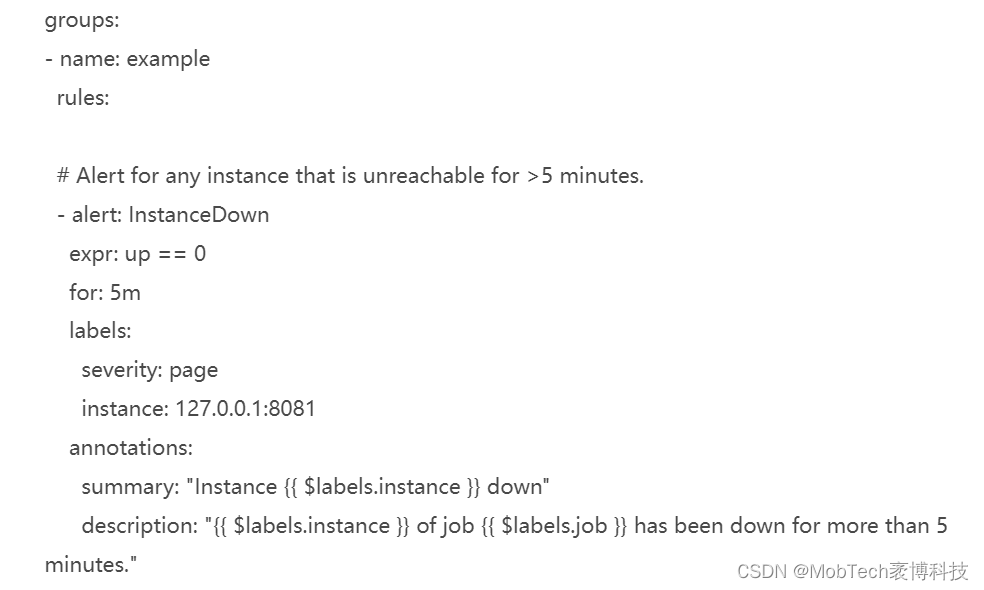

实际操作为：新创建一个规则文件alert_rules.yml

以上代码的大意是创建了1条alert规则——InstanceDown。

InstanceDown就是实例宕机（up == 0）触发告警，5分钟后告警（for：5m）。

• alert：告警规则的名称。 expr：基于PromQL 表达式告警触发条件，用于计算是否有时间序列满足该条件。
• for：评估等待时间，可选参数。用于表示只有当触发条件持续一段时间后才发送告警。在等待期间新产生告警的状态为pending。
• labels：自定义标签，允许用户指定要附加到告警上的一组附加标签。
• annotations：用于指定一组附加信息，比如用于描述告警详细信息的文字等，annotations的内容在告警产生时会一同作为参数发送到Alertmanager。
• summary 描述告警的概要信息，description 用于描述告警的详细信息。
• Alertmanager 的UI 也会根据以上两个标签值，显示告警信息。

向promethues.yml添加告警规则：

重启promethues即可在Alerts中看到我们定义的告警规则：

状态说明：Prometheus Alert 告警状态有三种状态，包括Inactive、Pending、Firing；

• Inactive：非活动状态，表示正在监控，但是还未有任何警报触发；
• Pending：表示这个警报必须被触发。由于警报可以被分组、压抑/抑制或静默/静音，所以要等待验证，一旦所有的验证都通过，则转到Firing
  状态；
• Firing：将警报发送到AlertManager，它将按照配置将警报发送给所有接收者。一旦警报解除，则转到Inactive状态，如此循环

模拟服务宕机：kill进程

此时满足条件 up == 0，State变成为PENDING

当时间超过评估等待时间5m后 （for：5m），State变成FIRING，此时会产生告警。并发送给Alertmanager处理。

2）告警通知模块
在上面我们可以看到alerts页面的告警信息，但是怎么把告警信息通知到研发和业务相关人员呢？这一操作需要由Alertmanager完成。

我们先配置alertmanager文件 alertmanager.yml

alertmanager收到告警通知后，会根据当前配置的方式，如邮件等，发送告警信息：

当我们服务重启，问题被修复时，也会收到一封邮件告知。若不想收到该邮件，可在alertmanager.yml配置：receivers.email_configs.send_resolved：false即可

Prometheus及Grafana对比分析

1、Prometheus优缺点分析：
监控数据基于时间序列存储数据库，便于实现数据聚合。各个组件有成熟的高可用方案，没有单点故障、不依赖分布式存储、单个服务器节点可直接工作。其使用的是PromSQL，这是一种灵活的查询语言，可利用多维数据完成复杂的查询。同时支持多种多样的图表和界面展示，一般和Grafana配合使用。

Prometheus 是基于指标（Metric）的监控，不适用于日志（Logs）、事件（Event）、调用链（Tracing）。它更多得展示趋势性监控，而非精准数据；Prometheus 认为只有最近的监控数据才有查询的需要，其本地存储的设计初衷只是保存短期（例如一个月）的数据，因而不支持针对大量历史数据的存储。若需要存储长期的历史数据，建议基于远端存储机制将数据保存于 InfluxDB 或 OpenTSDB等系统中。

另外，alertmanager的匹配规则配置很复杂，是在prometheus的时序数据库的基础上做二次定制。这也意味着如果中途更换数据库，那么之前的配置需要重新调整。这一点对于后期配置开发非常不利，尤其其键值还依赖exporter的metrics信息，从编码的角度而言，这里缺少接口的封装，对于程序的可维护性而言是一大挑战。

2、Grafana优缺点分析：
Grafana的可用性很高，图表插件非常多，完全可以根据自己的需求进行选用，并且社区上传了大量Dashboard可供使用，因此其优势与其他组件类似，都是开源、开箱即用等。

但其社区贡献也带来了同exporter一样的问题，首先是Dashboard和exporter的匹配度普遍不高，下载之后需要花费大量时间进行二次调整。除此之外，接入的api也不友好，例如接入prometheus，其接入api即为prometheus的时序数据库的查询语句，由于操作者对其不熟悉，也需要大量时间进行理解。最后就是缺少列表信息的内容，社区的Dashboard主要由各种图表构成，可以满足整体分析的需求，但是在问题定位时就显得力不从心了。

综合来看，Prometheus和Grafana组合基本上是目前主流监控系统的标配，Prometheus做存储后端，而Grafana负责分析及可视化界面，是一个省时省力，效率最高的方案，几乎能满足大部分企业对于系统和业务的监控需求。当然每个人所在的行业不同、公司不同、业务不同、岗位不同、对监控的理解也不同，也有比较好的开源的监控框架如Sensu等，再加上influxdb、grafana可以用来定制符合自己企业的监控平台。最重要的是，我们需要注意，监控是需要站在公司的业务角度去考虑，而不是针对某个监控技术的使用。
