简单使用Modbus转BACnet网关教程

打开配置软件

在电脑上鼠标左键双击运行 BL103 配置软件，显 示界面如下：(电脑提示是否允许访问，要允许)

搜索网关设备

点击“设备搜索”会搜索到与电脑同一局域网的所有设备。例如：WAN 口接到交

换机上，电脑和网关在同一局域网，搜索到 IP 为 192.168.1.196 的网关设备。如果没有

搜索到设备，请确定网关与电脑是同一局域网，电脑 UDP 广播正常，因电脑网络环境

的问题还是没有搜索到设备，如果知道网关的 IP，可以直接在“设备 IP”项直接输入

IP，点击连接，登录。

注：电脑更改 IP 或网关，都要关闭配置软件，重新打开。网关设备更改网口的网

关也要关闭配置软件，重新打开。

连接网关设备

鼠标光标放到你想配置的网关设备，鼠标左键双击，（例：双击 IP 为：

192.168.1.196 的网关设备），进入网关设备配置界面。因电脑的网络环境没有显示设

备，可以直接输入 IP，直接连接登录。

COM 口属性配置

鼠标左键双击 COM1，弹出 COM 口属性框，配置 COM 参数。



添加 COM 口采集的设备

在 COM1 处点击鼠标右键，点击添加设备，弹出设备信息配置框，配置要采集设

备的信息。对已建好的设备名称，鼠标双击可以弹出设备的配置信息，鼠标右键可以

进行删除设备。

配置数据点的字节顺序也是在这里设置。

注：COM 口最多支持采集 50 个 Modbus RTU 设备。



 添加 COM 口设备要采集的数据点

点击设备的名称，把鼠标放在右边的方框内，点击鼠标右键，弹出“添加”，点击 “添加”，弹出数据点的信息配置框，配置要采集的数据点信息。配置软件上映射地址

外面表示 Modbus 地址，括号里面 M.XXX 表示 PLC Modbus 地址。

每增加下一条数据点都要点击鼠标右键，点击“添加”。也可以对建好的数据点进行修改或删除，点击数据点，鼠标右键，可以对数据进行删除操作，双击数据点可以对数据点的配置进行修改。



网口采集 BACnet/IP 设备的配置

WAN 口和 LAN 口都可以采集 BACnet/IP 设备，可以直连 BACnet/IP 设备也可以

通过交换机采集。

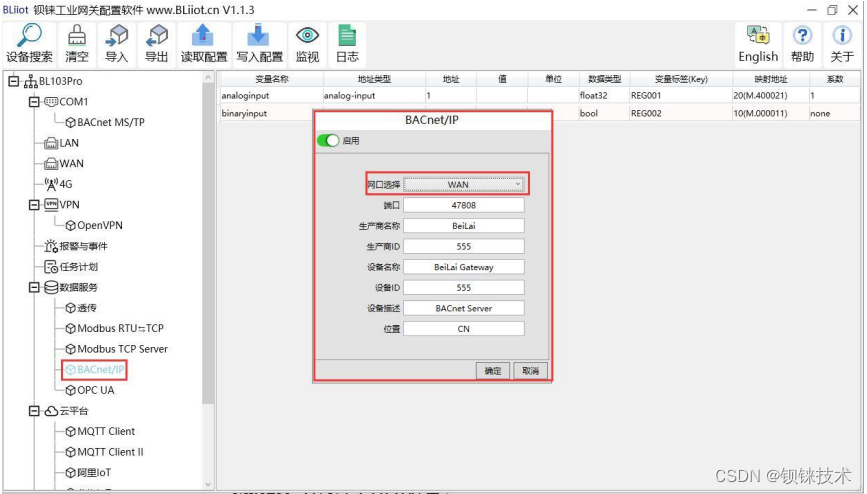

网口采集 BACnet/IP 设备由数据服务“BACnet/IP”项的网口选择设置规定是

WAN 口采集还是 LAN 口采集。
