FPGA实现AXI4总线的读写

一、AXI4 接口描述

通道	信号	源	信号描述
全局信号	aclk	主机	全局时钟
	aresetn	主机	全局复位，低有效
写通道地址与控制信号通道	M_AXI_WR_awid[3:0]	主机	写地址ID，用来标志一组写信号
	M_AXI_WR_awaddr[31:0]	主机	写地址，给出一次写突发传输的写地址
	M_AXI_WR_awlen[7:0]	主机	突发长度，给出突发传输的次数
	M_AXI_WR_awsize[2:0]	主机	突发大小，给出每次突发传输的字节数
	M_AXI_WR_awburst[1:0]	主机	突发类型
	M_AXI_WR_awlock	主机	总线锁信号，可提供操作的原子性
	M_AXI_WR_awcache[3:0]	主机	内存类型，表明一次传输是怎样通过系统的
	M_AXI_WR_awprot[2:0]	主机	保护类型，表明一次传输的特权级及安全等级
	M_AXI_WR_awqos[3:0]	主机	质量服务QoS
	M_AXI_WR_awvalid	主机	有效信号，表明此通道的地址控制信号有效
	M_AXI_WR_awready	从机	表明“从”可以接收地址和对应的控制信号
写通道数据通道	M_AXI_WR_wdata[63:0]	主机	写数据
	M_AXI_WR_wstrb[7:0]	主机	写数据有效的字节线，用来表明哪8bits数据是有效的
	M_AXI_WR_wlast	主机	表明此次传输是最后一个突发传输
	M_AXI_WR_wvalid	主机	写有效，表明此次写有效
	M_AXI_WR_wready	从机	表明从机可以接收写数据
写通道响应通道	M_AXI_WR_bid[3:0]	从机	写响应ID TAG
	M_AXI_WR_bresp[1:0]	从机	写响应，表明写传输的状态
	M_AXI_WR_bvalid	从机	写响应有效
	M_AXI_WR_bready	主机	表明主机能够接收写响应
读通道地址与控制信号通道	M_AXI_RD_arid[3:0]	主机	读地址ID，用来标志一组写信号
	M_AXI_RD_araddr[31:0]	主机	读地址，给出一次写突发传输的读地址
	M_AXI_RD_arlen[7:0]	主机	突发长度，给出突发传输的次数
	M_AXI_RD_arsize[2:0]	主机	突发大小，给出每次突发传输的字节数
	M_AXI_RD_arburst[1:0]	主机	突发类型
	M_AXI_RD_arlock[1:0]	主机	总线锁信号，可提供操作的原子性
	M_AXI_RD_arcache[3:0]	主机	内存类型，表明一次传输是怎样通过系统的
	M_AXI_RD_arprot[2:0]	主机	保护类型，表明一次传输的特权级及安全等级
	M_AXI_RD_arqos[3:0]	主机	质量服务QOS
	M_AXI_RD_arvalid	主机	有效信号，表明此通道的地址控制信号有效
	M_AXI_RD_arready	从机	表明“从”可以接收地址和对应的控制信号
读通道数据通道	M_AXI_RD_rid[3:0]	从机	读IDtag
	M_AXI_RD_rdata[63:0]	从机	读数据
	M_AXI_RD_rresp[1:0]	从机	读响应，表明读传输的状态
	M_AXI_RD_rlast	从机	表明读突发的最后一次传输
	M_AXI_RD_rvalid	从机	表明此通道信号有效
	M_AXI_RD_rready	主机	表明主机能够接收读数据和响应信息

二、地址通道的控制信号与地址描述

1、地址ID

AWID[3:0]与ARID[3:0]：对于只有一个主机从机设备，该值可设置为任意

2、地址结构

AWADDR[31:0]与ARADDR[31:0]：AXI协议是基于burst（突发）的，主机只给出突发传输的第一个字节的地址，从机必须计算突发传输后续的地址。突发传输不能跨4KB边界（防止突发跨越两个从机的边界，也限制了从机所需支持的地址自增数

3、突发长度

AWLEN[7:0]与ARLEN[7:0]：ARLEN[7:0]决定读传输的突发长度，AWLEN[7:0]决定写传输的突发长度。AXI4扩展突发长度支持INCR突发类型为1~256次传输，对于其他的传输类型依然保持1~16次突发传输（Burst_Length=AxLEN[7:0]+1）

4、突发大小

ARSIZE[2:0],读突发传输；AWSIZE[2:0],写突发传输。

AxSIZE[2:0]	传输字节大小
3'b000	1
3'b001	2
3'b010	4
3'b011	8
3'b100	16
3'b101	32
3'b110	64
3'b111	128

5、突发类型

AWBURST[1:0]与ARBURST[1:0]:

AxBURST[1:0]	突发类型
2'b00	FIXED
2'b01	INCR
2'b10	WRAP
2'b11	Reserved

FIXED：突发传输过程中地址固定，用于FIFO访问

INCR：增量突发，传输过程中，地址递增。增加量取决AxSIZE的值

WRAP：回环突发，和增量突发类似，但会在特定高地址的边界处回到低地址处。回环突发的长度只能是2,4,8,16次传输，传输首地址和每次传输的大小对齐。最低的地址整个传输的数据大小对齐。回环边界等于（AxSIZE*AxLEN）

三、数据通道信号描述

1、WDATA与RDATA：写与读数据线信号

WSTRB：有效字节，WSTRB[n:0]对应于对应的写字节，WSTRB[n]对应WDATA[8n+7:8n]，也就是对于的数据宽度的字节数是否有效。WVALID为低时，WSTRB可以为任意值，WVALID为高时，WSTRB为高的字节线必须指示有效的数据。对于一般应用，将WSTRB全部置1即可，保证全部数据有效。读通道无该信号。

2、WLAST与RLAST

写与读最后一个字节，拉高表示传输最后一个字节，也意味着传输结束

3、burst[1:0]

描述读写相应结构

burst[1:0]
00	常规访问成功
01	独占访问成功
10	从机错误
11	解码错误

四、突发写时序：

AXI4突发写可以分为7个状态，写空闲，写通道写地址等待，写通道写地址，写数据等待，写数据循环，接受写应答，写结束这7种状态。之所以划分为7个状态是为了后续写程序的状态机做准备。

7种状态

1、写空闲：等待触发突发信号

2、写通道写地址等待：准备好写地址AWADDR，然后拉高AWVALID。

3、写通道写地址：从机接受到AWVALID，发出AWREADY。

4、写数据等待：准备好数据WDATA，拉高WVALID。

5、写数据循环：从机接受WVALID，确认数据WDATA有效并且接受，发出WREADY，AXI是突发传输：循环该操作到接受到WLAST最后一个数据标志位。

6、接受写应答：接受到从机发出的BVALID，主机发出BREADY。

7、写结束：拉低未拉低的信号，进入写空闲

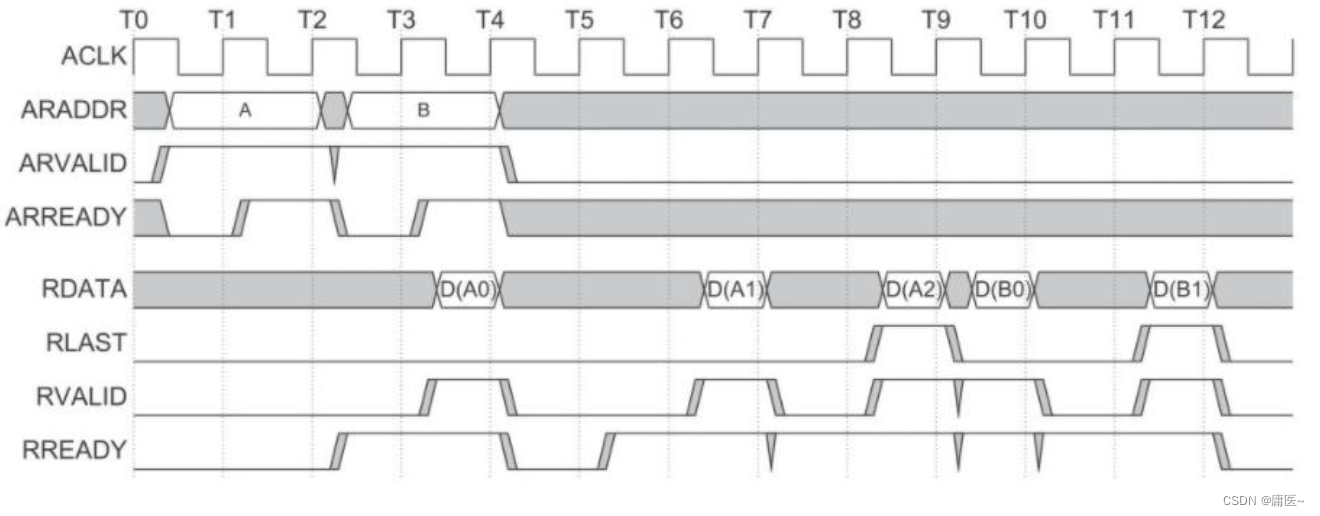

五、突发读时序

AXI4突发读可以分为6个状态，读空闲，读通道写地址等待，读通道写地址，读数据等待，读数据循环，读结束这6种状态。之所以划分为6个状态是为了后续写程序的状态机做准备。

6种状态

1、读空闲：等待触发突发信号。

2、读通道写地址等待：准备好写地址ARADDR，然后拉高ARVALID。

3、读通道写地址：从机接受到ARVALID，发出ARREADY。

4、读数据等待：从机准备好数据WDATA，从机拉高RVALID。

5、读数据循环：主机接受RVALID，确认数据RDATA有效并且接受，发出RREADY给从机，AXI是突发传输：循环该操作到接受到RLAST最后一个数据标志位

6、读结束：拉低未拉低的信号，进入读空闲

注：

1、读数据必须总是跟在与其数据相关联的地址之后。

2、写响应必须总是跟在与其相关联的写事务的最后出现。

 六、写时序状态机



  七、写时序代码

module axi4_write(
    input               clk             ,
    input               resetn          ,
    input               enable_write    ,  //写使能
    input  [31:0]       w_addr          ,  //地址
    input  [63:0]       w_data          ,  //数据
    output reg          write_done      ,  //写完成
    output reg          write_data      ,  //表示数据写入，突发模式下可用于切换数据的指示信号
    //axi4写通道地址通道
    output  [3:0]       m_axi_awid      , //写地址ID，用来标志一组写信号
    output reg[31:0]    m_axi_awaddr    ,//写地址，给出一次写突发传输的写地址
    output [7:0]        m_axi_awlen     , //突发长度，给出突发传输的次数
    output [2:0]        m_axi_awsize    , //突发大小，给出每次突发传输的字节数
    output [1:0]        m_axi_awburst   , //突发类型
    output              m_axi_awlock    , //总线锁信号，可提供操作的原子性
    output [3:0]        m_axi_awcache   , //内存类型，表明一次传输是怎样通过系统的
    output [2:0]        m_axi_awprot    , //保护类型，表明一次传输的特权级及安全等级
    output [3:0]        m_axi_awqos     , //质量服务QoS
    output reg          m_axi_awvalid   , //有效信号，表明此通道的地址控制信号有效
    input               m_axi_awready   , //表明“从”可以接收地址和对应的控制信号
    //axi4写通道数据通道
    output reg[63:0]    m_axi_wdata     , //写数据
    output [7:0]        m_axi_wstrb     , //写数据有效的字节线
    output reg          m_axi_wlast     , //表明此次传输是最后一个突发传输
    output reg          m_axi_wvalid    , //写有效，表明此次写有效
    input               m_axi_wready    , //表明从机可以接收写数据
    //axi4写通道应答通道
    input [3:0]         m_axi_bid       , //写响应ID TAG
    input [1:0]         m_axi_bresp     , //写响应，表明写传输的状态
    input               m_axi_bvalid    , //写响应有效
    output reg          m_axi_bready      //表明主机能够接收写响应
    );

//*******************参数*****************************
    localparam  W_IDLEW     = 3'b001    ; //空闲等待
    localparam  W_DRIVEW    = 3'b011    ; //准备、取地址
    localparam  W_HANDS     = 3'b010    ; //握手
    localparam  W_WSTBR     = 3'b110    ; //突发
    localparam  W_WAIT      = 3'b111    ; //等待结束的信息
    localparam  W_END       = 3'b101    ; //写数据阶段

    parameter   LEN_NUM     = 1         ;
    parameter   AWID        = 0         ;
//*********内部信号******************************
    reg  [2:0]  state ,   next_state   ;
    reg         wready_over            ;
    reg  [7:0]  len                    ;

    assign  m_axi_awid    = AWID[3:0] ;    // [3:0]  //写地址ID，用来标志一组写信号
    assign  m_axi_awlen   = LEN_NUM-1 ;    // [7:0]  //突发长度，给出突发传输的次数
    assign  m_axi_awsize  = 3'b011    ;    // [2:0]  //突发大小，给出每次突发传输的字节数
    assign  m_axi_awburst = 2'b10     ;    // [1:0]  //突发类型
    assign  m_axi_awlock  = 1'b0      ;    //        //总线锁信号，可提供操作的原子性
    assign  m_axi_awcache = 4'b0010   ;    // [3:0]  //内存类型，表明一次传输是怎样通过系统的
    assign  m_axi_awprot  = 3'b000    ;    // [2:0]  //保护类型，表明一次传输的特权级及安全等级
    assign  m_axi_awqos   = 4'b0000   ;    // [3:0]  //质量服务QoS
    assign  m_axi_wstrb   = 8'hff     ;

//状态机
    always @(*) begin
        state   =   next_state    ;
    end


    always @(posedge clk or negedge resetn) begin
        if(!resetn) begin
            wready_over<=0;
        end
        else if(state==W_IDLEW || state==W_END )
            wready_over<=0;
        else if(m_axi_wready)
            wready_over<=1;
    end

    always @(posedge clk or negedge resetn) begin
        if(!resetn) begin
            next_state  <=  W_IDLEW   ;
            len <=0 ;
        end
        else case(state)
                W_IDLEW :   if(enable_write) next_state <= W_DRIVEW  ;  else next_state<=W_IDLEW    ;
                W_DRIVEW:   if(m_axi_awready) begin
                                next_state <= W_HANDS ;
                                len<=LEN_NUM-1          ;
                            end
                            else next_state<=W_DRIVEW   ;
                W_HANDS :   if(wready_over && len==0)
                                next_state <= W_WAIT ;
                            else   if(wready_over ) next_state <= W_WSTBR   ;
                            else next_state<=W_HANDS  ;
                W_WSTBR :   if(len==1)       next_state <= W_WAIT ;
                            else begin
                                next_state <= W_WSTBR ;
                                len <=len-1           ;
                            end
                W_WAIT  :   next_state<=W_END ;
                W_END   :   if(m_axi_bvalid)next_state <= W_IDLEW  ;  else next_state<=W_END    ;
                default :   next_state<=W_IDLEW ;
        endcase
    end
  // 组合逻辑输出
    always @(* ) begin
        case(state)
            W_IDLEW :   begin
                            m_axi_wlast    =   0        ;
                            m_axi_awaddr   =   0        ;
                            m_axi_awvalid  =   0        ;
                            m_axi_wdata    =   0        ;
                            m_axi_wvalid   =   0        ;
                            m_axi_bready   =   0        ;
                            write_done     =   0        ;
                            write_data     =   0        ;
                    end
            W_DRIVEW:   begin
                            m_axi_wlast    =   0       ;
                            m_axi_awaddr   =   w_addr  ;
                            m_axi_awvalid  =   1       ;
                            m_axi_wdata    =   0       ;
                            m_axi_wvalid   =   0       ;
                            m_axi_bready   =   0       ;
                            write_done     =   0       ;
                            write_data     =   0       ;
                    end
            W_HANDS :   begin
                            m_axi_wlast    =   0       ;
                            m_axi_awaddr   =   0       ;
                            m_axi_awvalid  =   0       ;
                            m_axi_wdata    =   0       ;
                            m_axi_wvalid   =   0       ;
                            m_axi_bready   =   0       ;
                            write_done     =   0       ;
                            write_data     =   0       ;
                    end
            W_WSTBR :   begin
                            m_axi_wlast    =   0       ;
                            m_axi_awaddr   =   0       ;
                            m_axi_awvalid  =   0       ;
                            m_axi_wdata    =   w_data  ;
                            m_axi_wvalid   =   1       ;
                            m_axi_bready   =   0       ;
                            write_done     =   0       ;
                            write_data     =   1       ;
                    end
            W_WAIT  :   begin
                            m_axi_wlast    =   1       ;
                            m_axi_awaddr   =   0       ;
                            m_axi_awvalid  =   0       ;
                            m_axi_wdata    =   w_data  ;
                            m_axi_wvalid   =   1       ;
                            m_axi_bready   =   0       ;
                            write_done     =   1       ;
                            write_data     =   1       ;
                    end

            W_END   :   begin
                            m_axi_wlast    =   0       ;
                            m_axi_awaddr   =   0       ;
                            m_axi_awvalid  =   0       ;
                            m_axi_wdata    =   0       ;
                            m_axi_wvalid   =   0       ;
                            m_axi_bready   =   1       ;
                            write_done     =   0       ;
                            write_data     =   0       ;
                    end
            default :   begin
                            m_axi_wlast    =   0   ;
                            m_axi_awaddr   =   0   ;
                            m_axi_awvalid  =   0   ;
                            m_axi_wdata    =   0   ;
                            m_axi_wvalid   =   0   ;
                            m_axi_bready   =   0   ;
                            write_done     =   0   ;
                            write_data     =   0   ;
                    end
        endcase
    end
endmodule

八、读时序状态机

九、读时序代码

module axi4_read(
    input               resetn          ,//axi复位
    input               clk             ,  //axi时钟
    input               enable_read     ,
    output              read_data       ,
    output              read_done       ,
    input       [31:0]  r_addr          ,
    output  reg [63:0]  r_data          ,
    //axi读通道写地址
     output     [3:0]   m_axi_arid      , //读地址ID，用来标志一组写信号
     output reg [31:0]  m_axi_araddr    , //读地址，给出一次写突发传输的读地址
     output     [7:0]   m_axi_arlen     , //突发长度，给出突发传输的次数
     output     [2:0]   m_axi_arsize    , //突发大小，给出每次突发传输的字节数
     output     [1:0]   m_axi_arburst   , //突发类型
     output     [1:0]   m_axi_arlock    , //总线锁信号，可提供操作的原子性
     output     [3:0]   m_axi_arcache   , //内存类型，表明一次传输是怎样通过系统的
     output     [2:0]   m_axi_arprot    , //保护类型，表明一次传输的特权级及安全等级
     output     [3:0]   m_axi_arqos     , //质量服务QOS
     output reg         m_axi_arvalid   , //有效信号，表明此通道的地址控制信号有效
     input              m_axi_arready   , //表明“从”可以接收地址和对应的控制信号
     //axi读通道读数据
     input      [3:0]   m_axi_rid       , //读ID tag
     input      [63:0]  m_axi_rdata     , //读数据
     input      [1:0]   m_axi_rresp     , //读响应，表明读传输的状态
     input              m_axi_rlast     , //表明读突发的最后一次传输
     input              m_axi_rvalid    , //表明此通道信号有效
     output reg         m_axi_rready      //表明主机能够接收读数据和响应信息

    );
//
    localparam [2:0] R_IDLER      =  3'b001   ;
    localparam [2:0] R_WAIT       =  3'b011   ;
    localparam [2:0] R_BURST      =  3'b010   ;
    localparam [2:0] R_END        =  3'b110   ;

    parameter  ARID   = 0    ;
    parameter  RD_LEN = 1    ;
//
    reg [2:0] state , next_state    ;
    reg          rvalid_over    ;
//
    assign m_axi_arid      = ARID[3:0]      ;//地址id
    assign m_axi_arlen     = RD_LEN-32'd1   ;//突发长度
    assign m_axi_arsize    = 3'b011         ;//表示AXI总线每个数据宽度是8字节，64位
    assign m_axi_arburst   = 2'b01          ;//地址递增方式传输
    assign m_axi_arlock    = 1'b0           ;
    assign m_axi_arcache   = 4'b0010        ;
    assign m_axi_arprot    = 3'b000         ;
    assign m_axi_arqos     = 4'b0000        ;

    assign read_data       =  m_axi_rvalid  ;
    assign read_done       = m_axi_rlast    ;
//axi读状态机
    always @(*) begin
        state   =   next_state  ;
    end
    //
    always @(posedge clk  or negedge resetn) begin
        if(!resetn) begin
            rvalid_over <=0  ;
        end
        else if(state==R_IDLER) begin
            rvalid_over <=0  ;
        end
        else if(m_axi_rvalid)begin
            rvalid_over <= 1 ;
        end
    end

    always @(posedge clk or negedge resetn) begin
        if(!resetn)
            next_state <= R_IDLER;
        else    case(state)
                    R_IDLER  :  if(enable_read) next_state <= R_WAIT ;else next_state<=R_IDLER   ;
                    R_WAIT   :  if(m_axi_arready) next_state<=R_BURST  ;else next_state<=R_WAIT  ;
                    R_BURST  :  if(m_axi_rlast)  next_state<=R_END    ;else next_state  <=  R_BURST ;
                    R_END    :  if(rvalid_over) next_state<=R_IDLER;else next_state<=R_END ;
                    default  :  next_state<=R_IDLER ;
        endcase
    end
    //
    always @(*) begin
        case(state)
            R_IDLER  :  begin
                            m_axi_araddr  = 0       ;
                            m_axi_arvalid = 0       ;
                            m_axi_rready  = 0       ;
                            r_data        = 0       ;
                        end
            R_WAIT   :  begin
                            m_axi_araddr  = r_addr      ;
                            m_axi_arvalid = 1           ;
                            m_axi_rready  = 0           ;
                            r_data        = 0           ;
                        end
            R_BURST  :  begin
                            m_axi_araddr  = 0           ;
                            m_axi_arvalid = 0           ;
                            m_axi_rready  = 1           ;
                            r_data        = m_axi_rdata ;
                        end
            R_END    :  begin
                            m_axi_araddr  = 0           ;
                            m_axi_arvalid = 0           ;
                            m_axi_rready  = 1           ;
                            r_data        = 0           ;
                        end
            default  :  begin
                            m_axi_araddr  = 0           ;
                            m_axi_arvalid = 0           ;
                            m_axi_rready  = 0           ;
                            r_data        = 0           ;
                        end
        endcase
    end

endmodule
