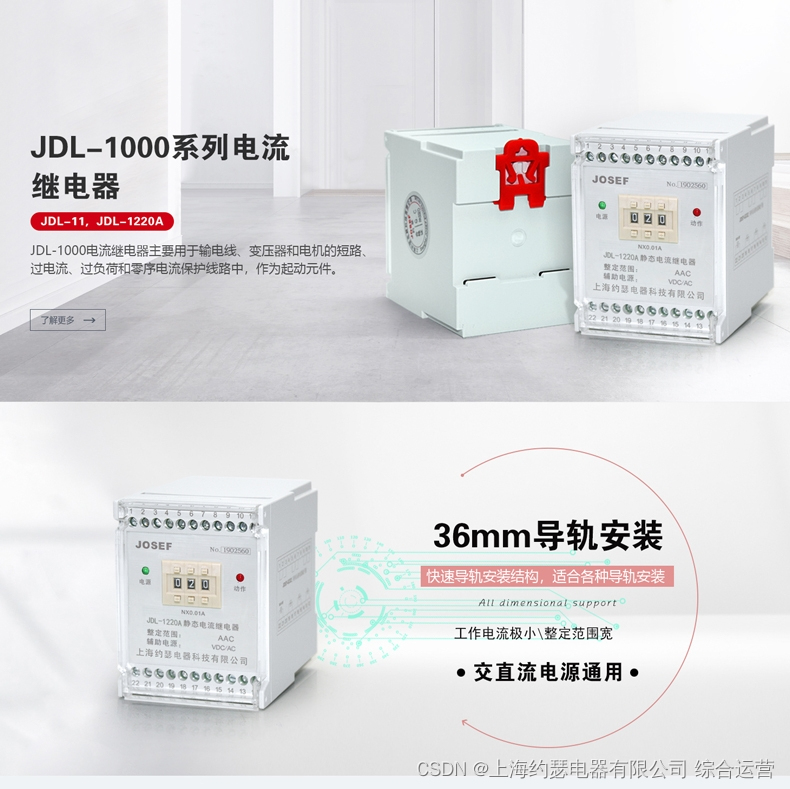

电流继电器JDL-1002A

品牌：JOSEF约瑟

名称：电流继电器

型号：JDL-11;JDL-1220A

功率消耗≤5W

触点容量250V5A

额定电压58,100,110,220V

系列型号

JDL-1002AL电流继电器；JDL-1110A电流继电器；

JDL-1220A电流继电器；JDL-1001A电流继电器；

JDL-1120A电流继电器；JDL-1210A电流继电器；

JDL-1100A电流继电器；JDL-1010A电流继电器；

JDL-1200A电流继电器；JDL-1101A电流继电器；

JDL-1011A电流继电器；JDL-1110B电流继电器；

JDL-1001B电流继电器；JDL-1002B电流继电器；

JDL-1210B电流继电器；JDL-1120B电流继电器；

JDL-1101B电流继电器；

额定值

器整定范围 整定误差 变差 返回系数

JDL-1000A

0.50～5.00A

≤±3% ≤2% ≥0.9

2.00～9.99A

0.20～9.99A

0.03～0.99A

JDL-1000B

0.5～5.0A

2.0～9.9A

0.2～9.9A

.03～.99A

辅助电源 DC/AC 48V、110V、220V

功率消耗

交流回路 额定电流时＜0.5VA

直流回路 动作前≤1W、动作后≤1.5W

注：1. 上述参数为 20℃条件下测试。

2. 额定电流 10A

3. 代号 A 为 20 腿壳体；B 为 12 腿壳体（详见外形尺寸图）

触点参数

触点形式 见接线图

开断容量

250V 以下直流有感电路(5±0.75mS) 30W

250V 以下交流电路（Cos 0.4±0.1） 150VA

大电流 2A

电寿命 触点电路在上述规定的负荷条件下 5000 次

动作时间 1.2 倍整定值时≤35mS、2 倍整定值时≤20mS

返回时间 ≤35mS

性能 参数

绝缘电阻 ≥300 MΩ

介质强度

继电器电路与触点间 2000V AC 1min

触点组间 2000V AC 1min

断开触点间 1000V AC 1min

热稳定性 2.2 倍额定值 温升≤65K

工作条件

温度范围 -10℃～+50℃

相对湿度 5%～90% RH

大气压力 80～110Kpa

冲击

稳定性 98m/s

强度 980m/s

振动 10Hz～55Hz 1.5mm 双振幅

引出端形式 螺钉压接式

重量 150g

封装形式 塑料外壳

型号说明

JD L -1 XXX X/ XXX / XXX

型号

电流继电器

系列号

触点形式（见端子图）

A：整定值为 3 位数值、B：整定值为 2 位数值

整定范围 （详见左上表）

辅助电源(额定值)

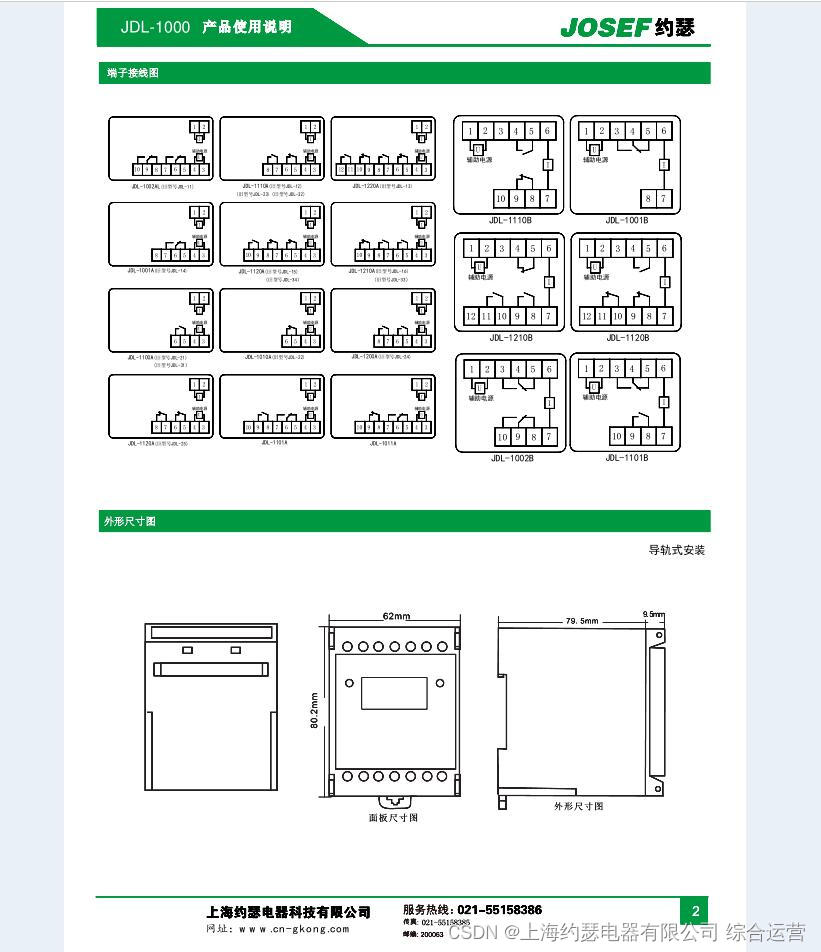

端子接线图 及外形尺寸图

订货须知

订货时请写明继电器型号、规格、数量、电源额定电压或电流、结构型式代号以及特殊要求

电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

通俗一点来说，电流继电器就是用比较小的电流去控制比较大的电流的一种开关，它是一种电子控制器件。一般被应用在自动控制电路中，主要起安全保护、自动调节和转换电路等作用。
