static routing

静态路由

什么是路由：从源主机到目标主机的转发过程
路由器：Can to forward the packet to the target host,选择路径

路由表的形成

注意：
当打开路由器,设置配置IP地址,路由表是空的.When we give chain on the port configuration of youIPAddress segment of the information will automatically add this address

网关：Is there;To host on the same network segment with you（同一广播域）.

静态路由：
缺点：

1. Configuration is one-way
2. 缺乏灵活性（一个网段变化,全要重新设置）
   优点：
   Explicit routing path,快

封装

主机A想和主机B通讯
ARP协议

第一次封装：

源IP/目的IP	源MAC/目的MAC
192.168.1.2/192.168.2.2	11-11/22-22

第二次封装：

源IP/目的IP	源MAC/目的MAC
192.168.1.2/192.168.2.2	33-33/44-44

第三次封装：

源IP/目的IP	源MAC/目的MAC
192.168.1.2/192.168.2.2	55-55/66-66

实验（2个路由器）

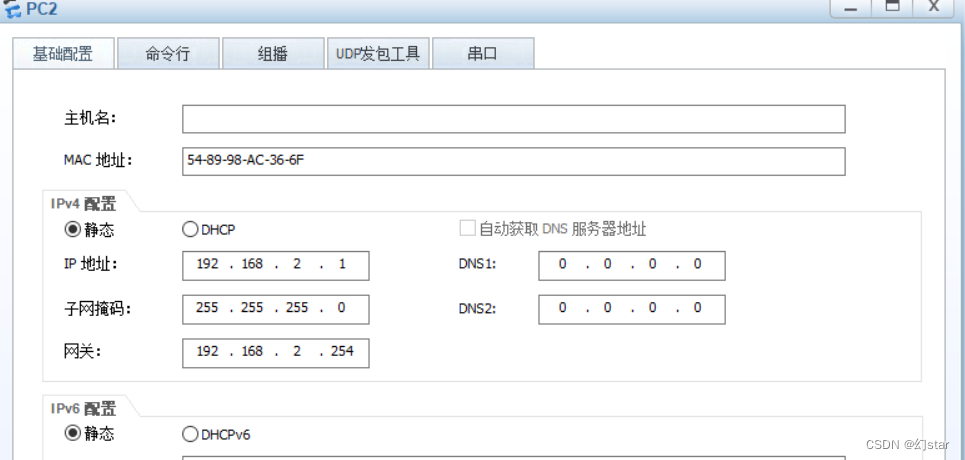

配置PC1和PC2的IP地址/子网掩码/网关

• 配置路由（ R1）的接口GE0/0/0的网关：192.168.1.254（与PC1的网关相同）和接口GE0/0/1的网关：192.168.3.1（自己规定）

• 配置R1静态路由
  [ R1 ]ip route-static 192.168.2.0 255.255.255.0 192.168.4.1

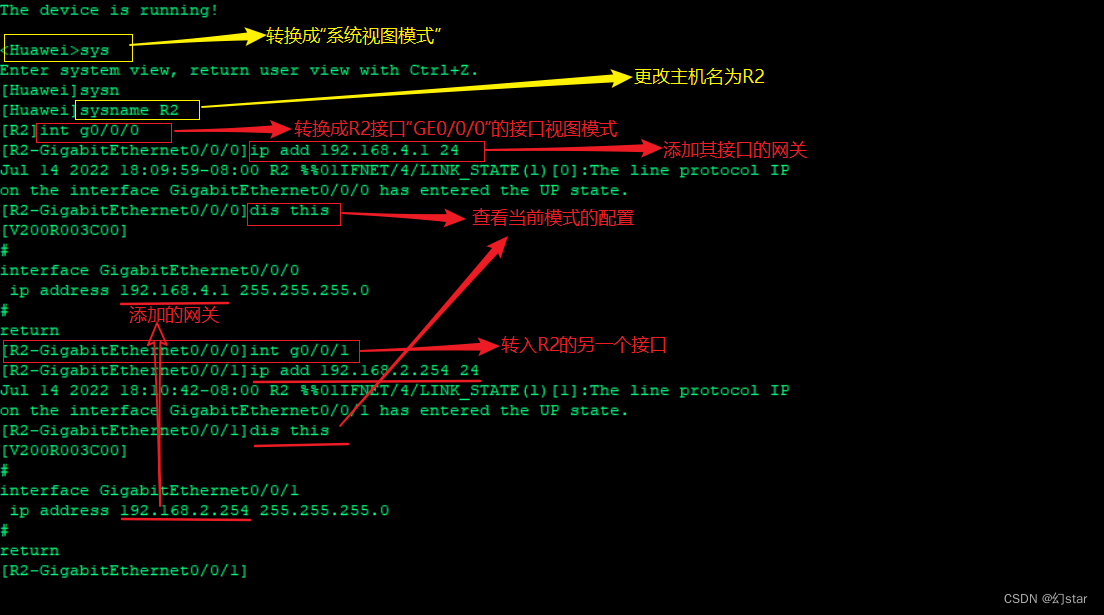

• 配置路由（ R2）的接口GE0/0/1的网关：192.168.2.254（与PC2的网关相同）和接口GE0/0/0的网关：192.168.4.1（自己规定）

• 配置R2静态路由
  [R2]ip route-static 192.168.1.0 255.255.255.0 192.168.3.1

• 路由配置完成后,Test the success（ping 192.168.2.1)
  如图所示,则成功

  注意：R1接口“GE0/0/0”The gateway andR2接口“GE0/0/0”的网关,Should be on the same network segment,否则无法通信

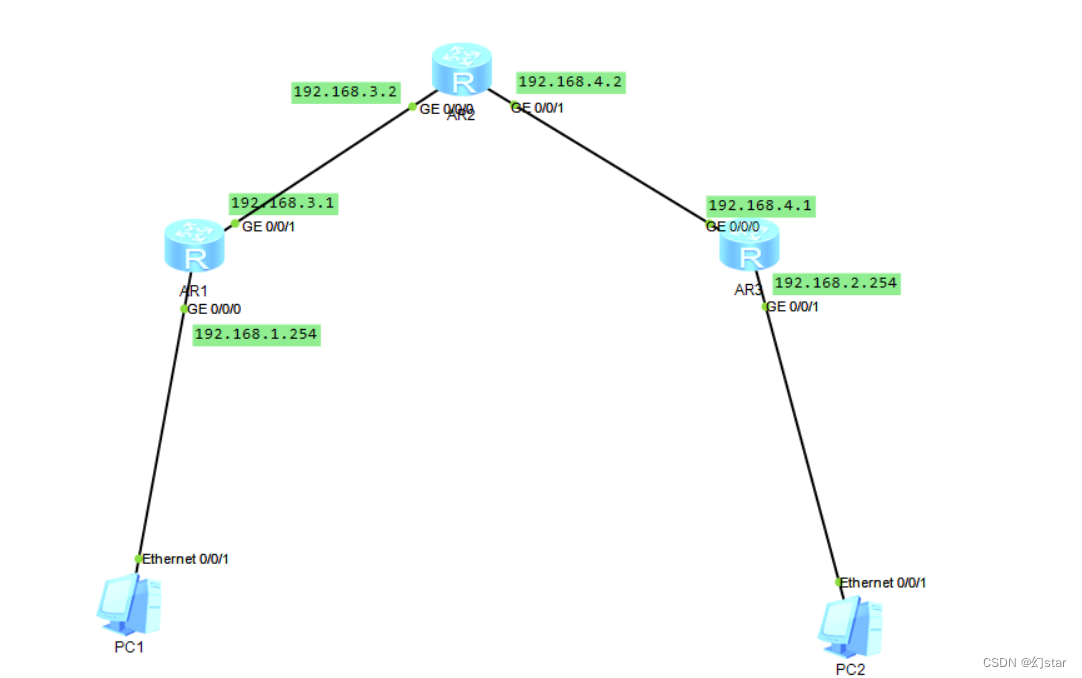

实验二（三个路由器）

配置PC1和PC2的IP地址/子网掩码/网关

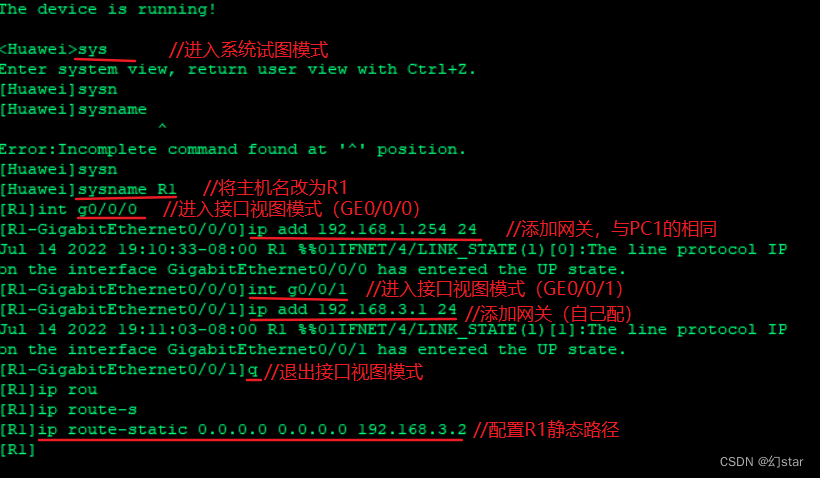

1、 配置路由（ R1）的接口GE0/0/0的网关：192.168.1.254（与PC1的网关相同）和接口GE0/0/1的网关：192.168.3.1（自己规定）, 配置R1静态路由[ R1 ]ip route-static 0.0.0.0 0.0.0.0 192.168.3.2

2、 配置路由（ R2）的接口GE0/0/0的网关：192.168.3.2和接口GE0/0/1的网关：192.168.4.2（自己规定）,配置R2静态路由
[R2]ip route-static 192.168.2.0 255.255.255.0 192.168.4.1
[R2]ip route-static 192.168.1.0 255.255.255.0 192.168.3.1

3、 配置路由（R3）的接口GE0/0/0的网关：192.168.4.1（与R2接口GE0/0/1The gateway in the same network segment）和接口GE0/0/1的网关：192.168.2.254

实验三

The same as the experiment 2 onlyR1接口“GE0/0/2”再配个192.168.5.1,And add a static path：
[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.5.2 preference 70（优先级为70）
R3接口“GE0/0/2”再配个192.168.6.1,And add a static route：
[R3]ip route-static 0.0.0.0 0.0.0.0 192.168.6.2 preference 70（优先级为70）
R4与R2操作相同

操作命令

命令	注释
< Huawei > undo terminal monitor	关闭提示信息（简写u t m）
[ Huawei ]undo info-center enable	关闭提示信息
[ Huawei ]sysname R1	修改路由器名称
[ R1 ] int g0/0/0	进入g0/0/0口
[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24	The command configuration address
[R1-GigabitEthernet0/0/0]display this	查看配置信息
[R1-GigabitEthernet0/0/0]undo shutdown	打开端口
[R1]display ip routing-table	查看路由表信息
undo 命令	删除配置（dis this See the copy and paste the command ）
[R1]display ip interface brief	查看接口的简要信息

• Destination/Mask 目的网段/子网掩码

• Proto 协议类型

• Pre 优先级

• Cost 开销值

• Flags Information such as routing state

• NextHop 下一跳地址

• Interface 接口信息

路由的优先级

Each routing protocol agreement priority（数值越小,优先级越高）,当有多个路由信息时,Choice is the highest priority routing as a best route.

路由类型	优先级
直连路由	0
OSPF内部路由	10
IS-IS路由	15
静态路由	60
RIP路由	100
OSPF ASE路由	150
OSPF NSSA路由	150
IBGP路由	255
EBGP路由	255

• Static routing the default priority is60

• 优先级越小 越优先
