Creo 9.0 如何快速修改CAD坐標系？

如果我們拿到一個3D圖，打開以後發現工件是歪的，和坐標系不平行，而且比特置也不是我們想要的。那麼我們怎麼快速把它擺正，擺到我們想要的比特置。

其解决方法是：

在Creo中重新創建一個坐標系，在創建坐標系時，指定新坐標系（創建基准坐標系）。導出Creo文件時選擇“自定義導出”複選框，然後以新建的CS0坐標系作為參考導出文件即可。

操作演示：

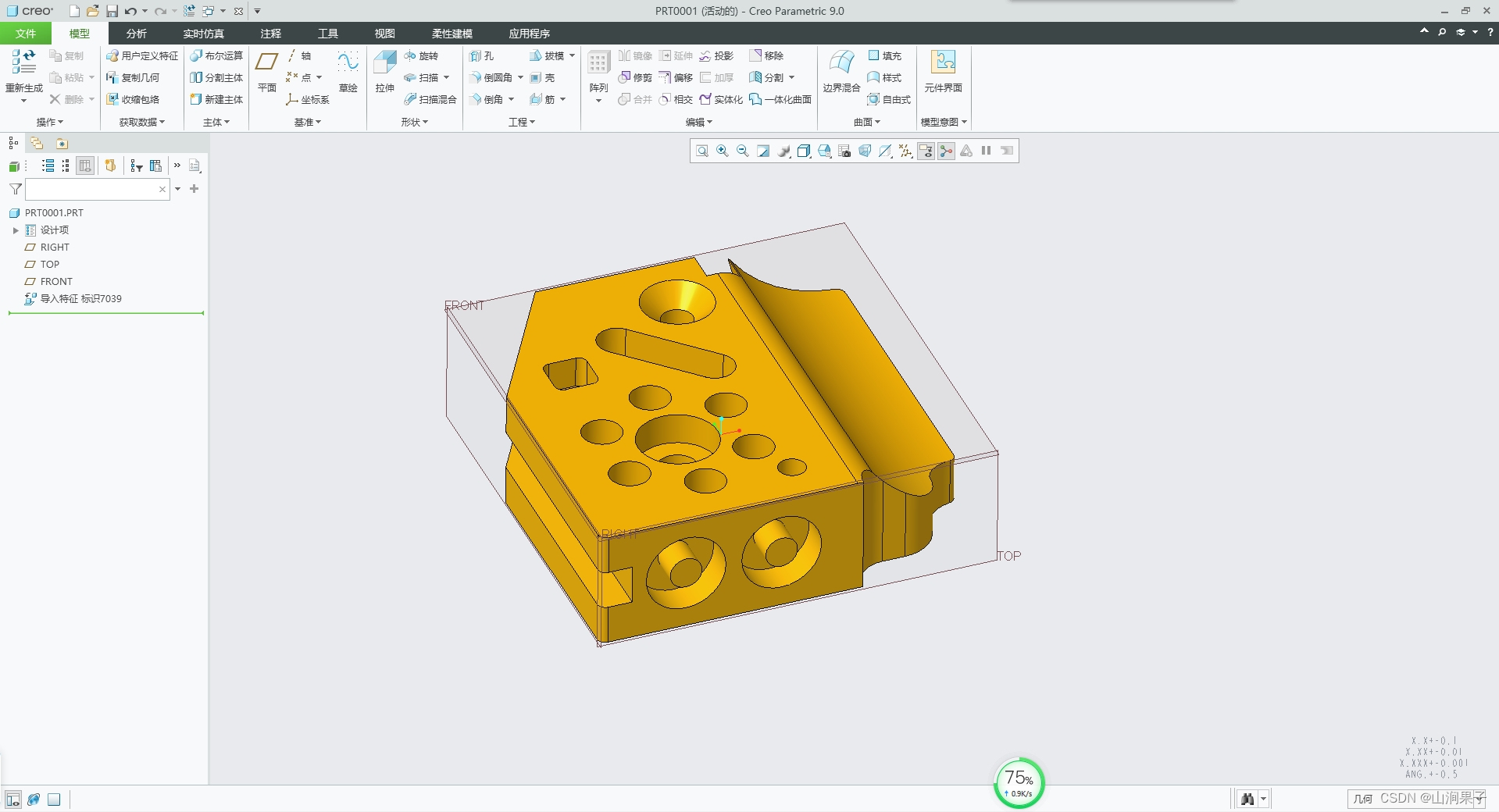

1.導入模型

2.在“模型”選項卡的“基准”組中單擊*坐標系按鈕，彈出“坐標系”對話框，構建基准坐標系。

知識點：

基准坐標系分為笛卡爾坐標系、圓柱坐標系和球坐標系3種類型。坐標系是可以添加到零件和組件中的參照特征，一個基准坐標系需要6個參照量，其中3個相對獨立的參照量用於原點的定比特，另外3個參照量用於坐標系的定向。

在產品設計過程中，經常利用Creo的坐標系功能來確定特征的比特置。一些機械標准件的加載也需要坐標系來確定方比特。

命令關鍵詞：“基准坐標系”

“原點”選項卡用來確定坐標系原點的參考。

“方向”選項卡用來確定坐標系X軸、Y軸、Z軸的方向。確定坐標系的參考可以是點、線或面。

“屬性”選項卡用於設置坐標系名稱，以及顯示名稱與否。

點可以是基准點，也可以是模型上的頂點，當然還可以是直接在平面上放置的坐標系原點。以點來創建坐標系，需要為坐標系指定其中兩條軸的方向。



3.選擇文件→另存為（A）→保存副本（A）命令，在彈出的“保存副本”對話框中選擇要導出的文件格式為STP，並選擇“自定義導出”複選框，單擊確定按鈕，如下圖所示。

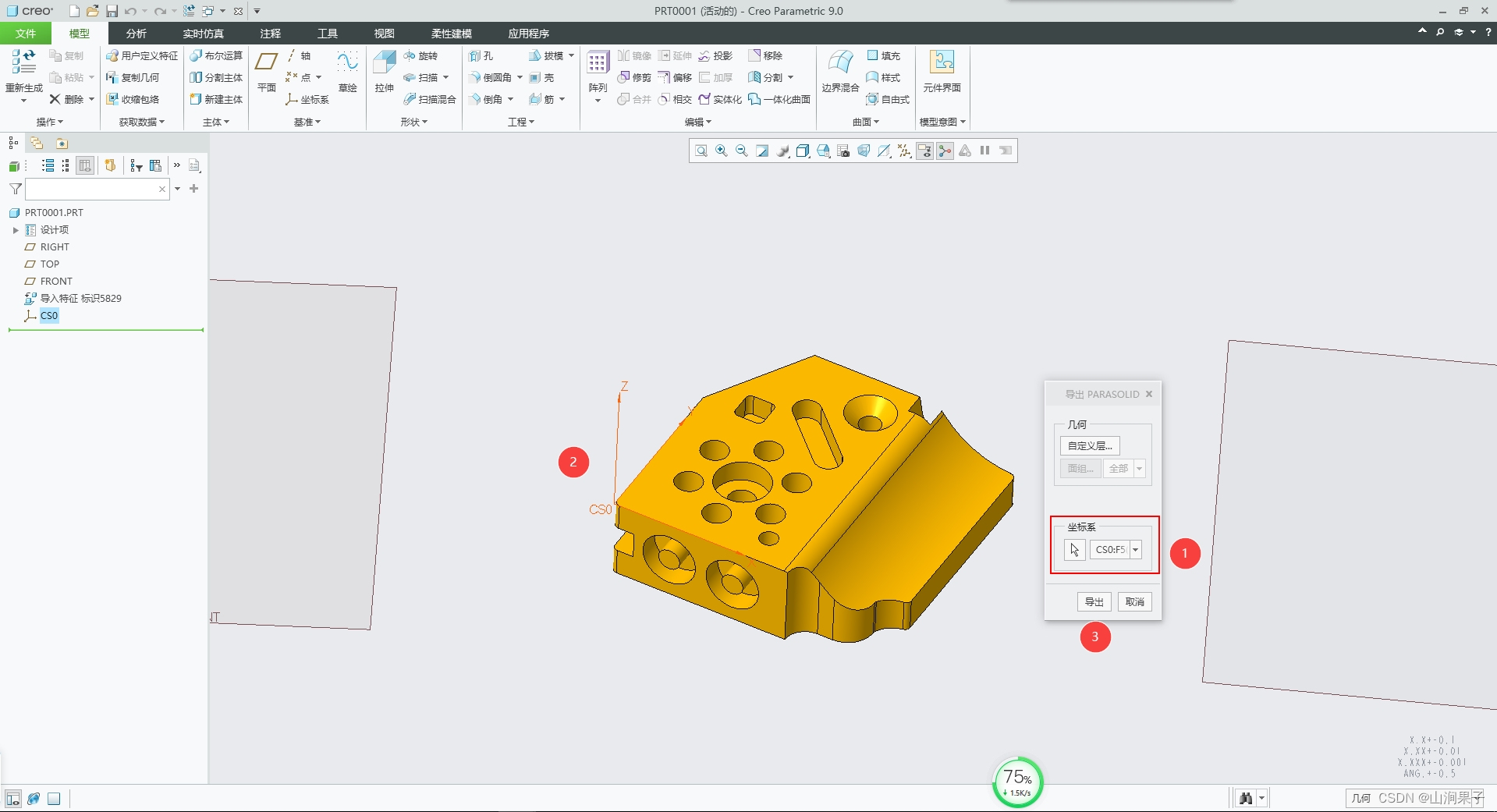

4.隨後彈出如下圖所示的“導出STP”對話框。單擊對話框中的“選擇或創建坐標系”按鈕，然後在圖形區或模型樹中選擇CS0作為導出參考坐標系，最後單擊導出按鈕，完成導出。

5.打開剛才導出的模型，查看模型與坐標系的關系。
