STM32安装教程和J-link烧录驱动安装教程【第二天】

一、SOC

SoC称为系统级芯片，也有称片上系统，意指它是一个产品,是一个有专用目标的集成电路，其中包含完整系统并有嵌入软件的全部内容。同时它又是一种技术，用以实现从确定系统功能开始，到软/硬件划分，并完成设计的整个过程。

二、安装简介

请按如下顺序安装：

1，安装mdk_514.exe
2，安装Keil.STM32F4xx_DFP.1.0.8.pack
3，破解

Keil.STM32F4xx_DFP.1.0.8.pack：些开发包是支持STM32F407的包，其它类型包要自行上网：http://www.keil.com/dd2/pack安装

些包之前须安装KEIL V5,开发包双击即可安装

三、STM32工程创建步骤

一、在任意工程创建一个文件夹，取名STM32工程模板

二、在keilv5 软件创建工程，并将工程放置在创建的STM32工程模板文件夹中

三、选择芯片型号

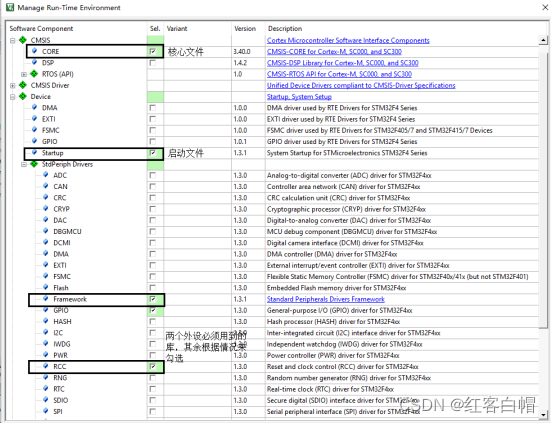

四、选择相关库文件

五、工程添加.c文件，如main.c文件

main.c代码如下
#include "stm32f4xx.h"

int main(void)
{


	return 0;
}

STM32F40_41xxx,USE_STDPERIPH_DRIVER

六、修改文件设置的时钟参数

编译后，.c下面文件才能有.h文件

去文件的写保护操作

四、J-link安装过程

1、双击安装J-Link驱动：Setup_JLinkARM_V415e.exe

2、使用J-link连接电脑与开发板，这里即可在设置管理器上看到J-link

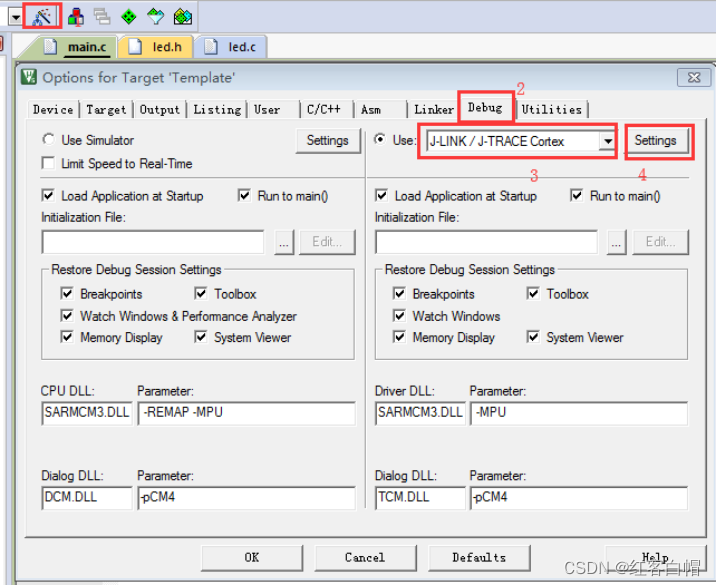

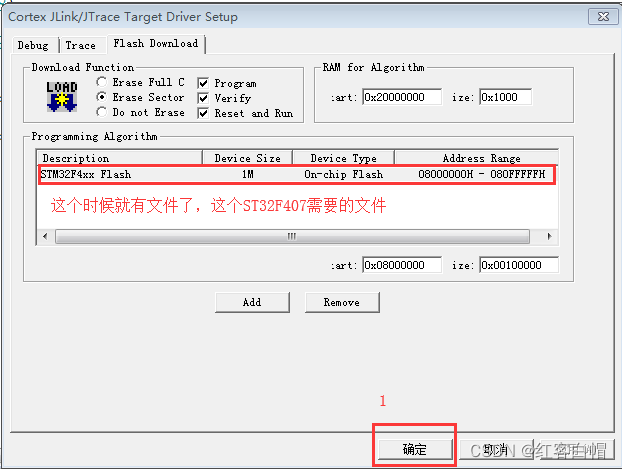

3、打开keil软件，配置J-link

五、STM32型号

在STM32F105和STM32F107互连型系列微控制器之前，意法半导体已经推出STM32基本型系列、增强型系列、USB基本型系列、互补型系列；
新系列产品沿用增强型系列的72MHz处理频率。内存包括64KB到256KB闪存和20KB到64KB嵌入式SRAM。新系列采用LQFP64、LQFP100和LFBGA100三种封装，不同的封装保持引脚排列一致性，结合STM32平台的设计理念，开发人员通过选择产品可重新优化功能、存储器、性能和引脚数量，以最小的硬件变化来满足个性化的应用需求。
截至2010年7月1日，市面流通的型号有：

基本型：
STM32F101R6
STM32F101C8
STM32F101R8
STM32F101V8
STM32F101RB
STM32F101VB

增强型：
STM32F103C8
STM32F103R8
STM32F103V8
STM32F103RB
STM32F103VB
STM32F103VE
STM32F103ZE

STM32型号的说明：以STM32F103RBT6这个型号的芯片为例，该型号的组成为7个部分，其命名规则如下：

`1 STM32 STM32代表ST Cortex-M内核的32位微控制器。 2 F F代表芯片子系列。 3 103 103代表增强型系列。 4 R R这一项代表引脚数，其中T代表36脚，C代表48脚，R代表64脚，V代表100脚，Z代表144脚，I代表176脚。 5 B B这一项代表内嵌Flash容量，其中6代表32K字节Flash，8代表64K字节Flash，B代表128K字节Flash，C代表256K字节Flash，D代表384K字节Flash，E代表512K字节Flash，G代表1M字节Flash。 6 T T这一项代表封装，其中H代表BGA封装，T代表LQFP封装，U代表VFQFPN封装。 7 6 6这一项代表工作温度范围，其中6代表-40——85℃，7代表-40——105℃。`
