stm32f103开发板入门到手进行开发

STM32f103 这个板子是一个长方形的最小系统板子。可以开发到手。实现很多功能。

1 我从淘宝入手一个 ST-LINK v2 ,一个接到电脑的USB接口，

按照引脚2 4 6 7 的地址编码对应连接到stm32f103的板子上。
swclk =时钟引脚；swdio=双向输入输出引脚（串口通信，串行）；GND=负极；3.3v=输入正极电压，5.0v的也可以使用；
直接这四个接到板子上。
### 2 STM32引脚很复杂，先不看

连上线,pwr这个灯电源就亮了。我们下一步点亮，开发板上的另一个小灯PC13.
需要往里边下载程序才能点亮。安装两个软件，一个是Unility ,一个是keil V4.。现在keil 版本已经到5了，本质不变。5相对于是，整体在构造项目project的文件名字尾变了。keil4不好运行keil5的程序。

1，安装 STM32ST-LINK Unility 软件（安装USB驱动）

链接：https://pan.baidu.com/s/1XDxdVHM5hhEmCPcjgzJgzg
提取码：1234
这个是图标

先连接上，看看电脑能不能安装。点击connect
我这是在更新软件。自己选择STlink菜单中ST-LINK upgrade。 连接后YEs.接可以了。关闭软件。

2 keil u4
链接：https://pan.baidu.com/s/1i7Ly3h27RINmcw9V3NMdIw
提取码：xqg3
！！！ 安装地址最好全部是英文，不要有空格等等。
直接D:/keil/

打开界面新建项目，（按Alt+F7（魔法棒/Options for xxxx）,）进入配置环境。。这一步极其关键。
接下来就是复制程序

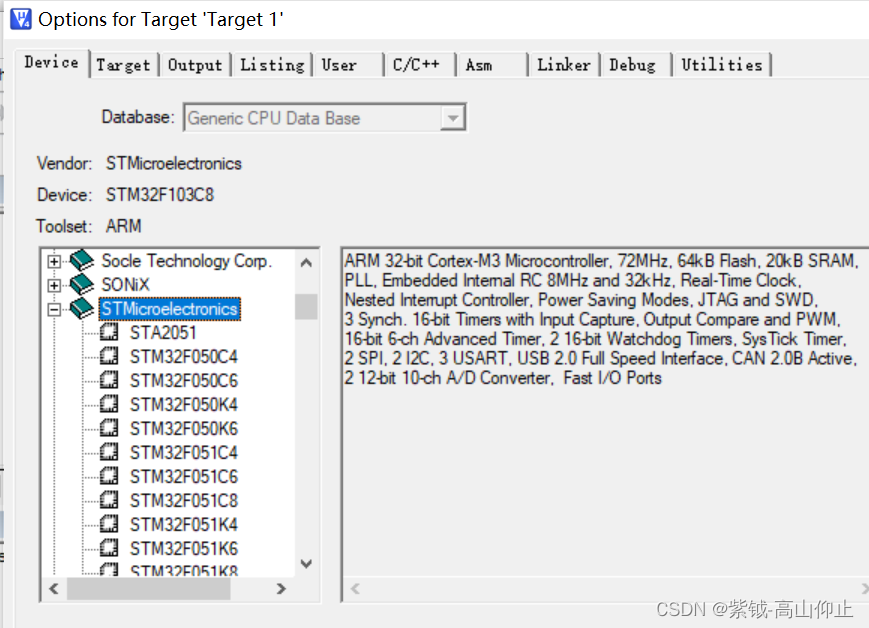

找到STMicroelectronics 中STM32F103C8.

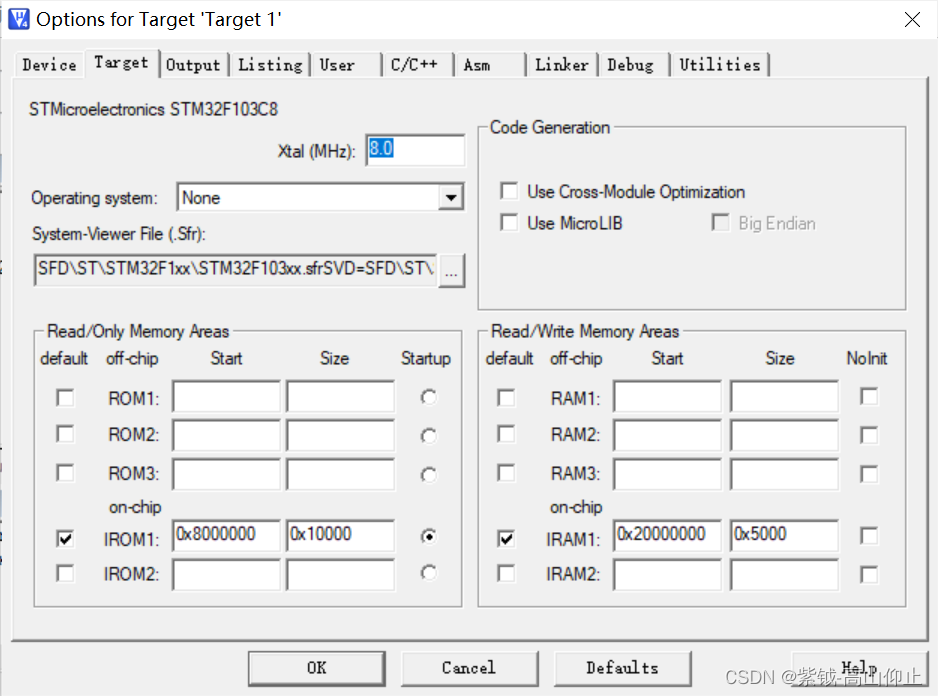

target中8.0(MHZ)

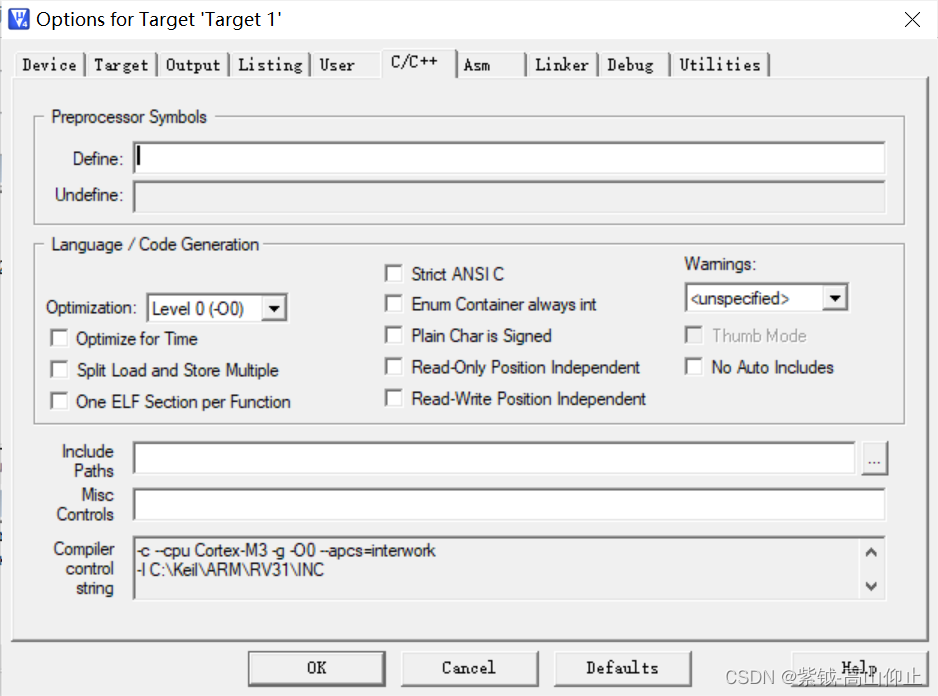

直接c/c++的界面
标准的工程新建办法,
是要添加" USE_STDPERIPH_DRIVER,STM32F10X_MD"的.
USE_STDPERIPH_DRIVER,是告诉编译器,我们需要使用标准库了(实际上是.c/.h文件里面的一个宏,通过这个宏决定是不是要用某些资源,比如库函数的使用)
STM32F10X_MD,则是表示我们使用的芯片是Middle中等容量的stm32,从而告诉那些.c/.h文件,使用相关代码
有大容量的STM32F10x_HD,也有小容量的STM32F10X_LD.

在这个界面，还需要引入#include 库文件的地址。
当然你也可以先跳过这个界面，什么也不填。

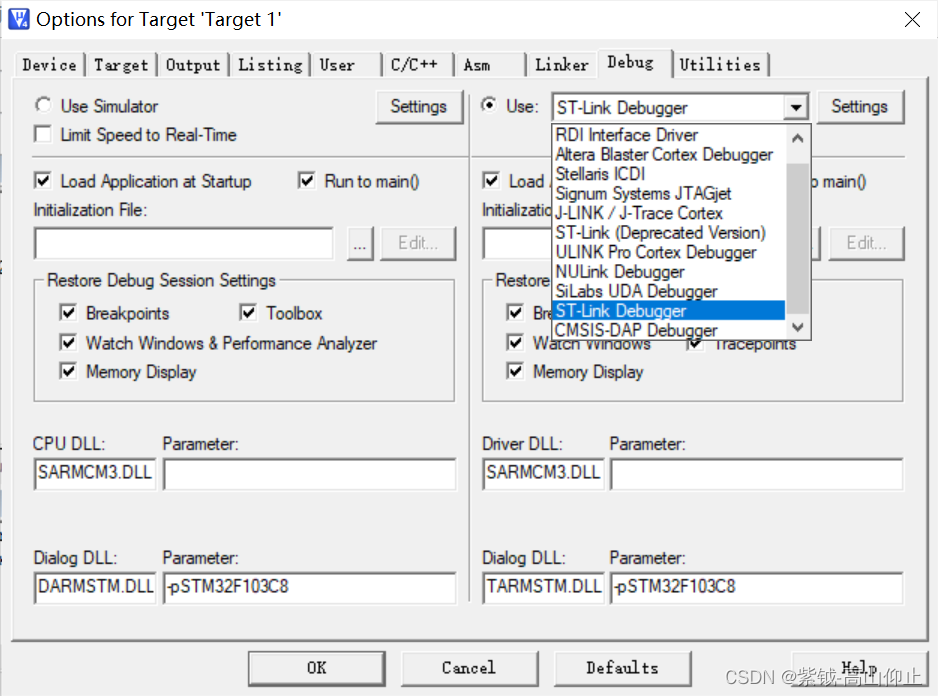

点击。settings，如果SW Device没有出现
如果到了这步没有出现这些东西的话。拔掉U盘，插上优盘，再点一下,settings.试一试Port,选择SW模式。

Utilities选择st-link的连接器debugger。

OKOKOK
点击ok

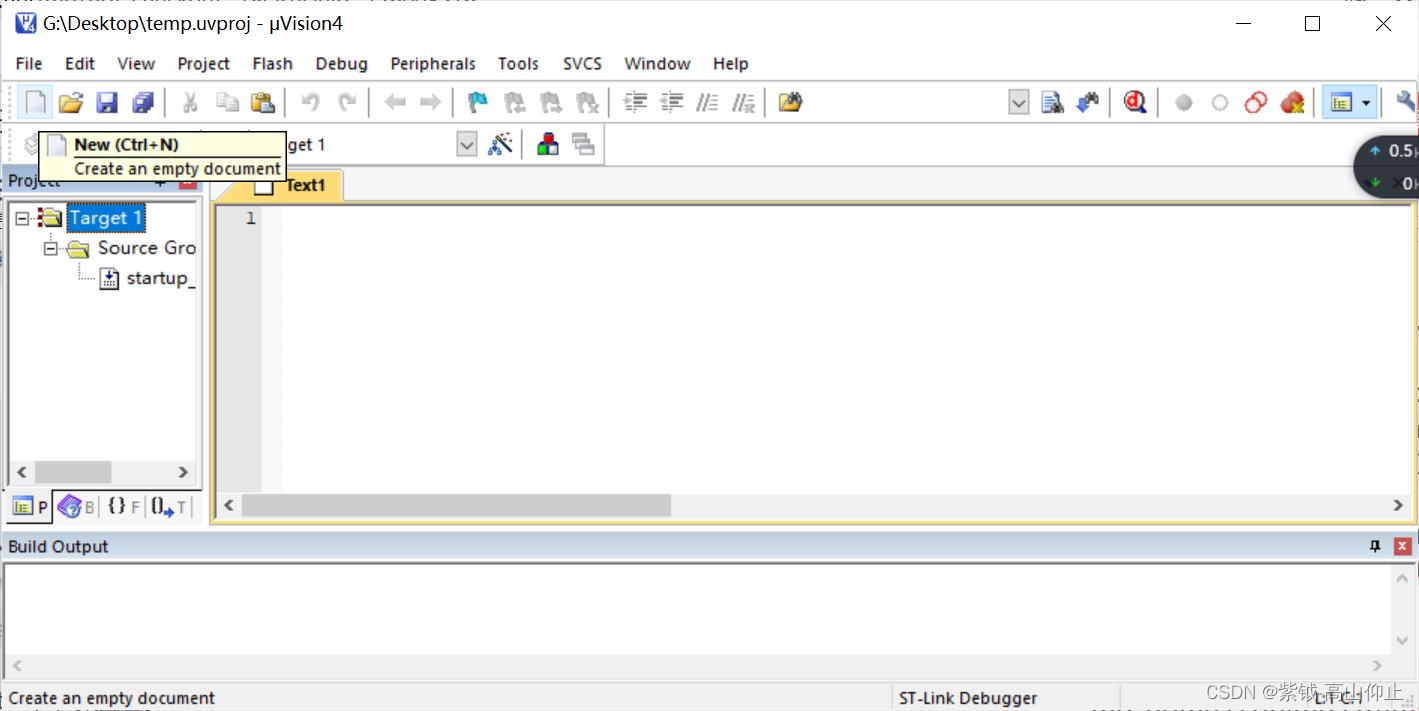

我新建了的项目名字叫做temp 在桌面上。


int main()
{

	*(unsigned int*)0x40021018 |= (1<<4);//打开对应时钟
	*(unsigned int*)0x40011004 &= ~(0x0f<<(4*5));//配置输出模式
	*(unsigned int*)0x40011004 |= (1<<(4*5));
	*(unsigned int*)0x4001100C &= ~(1<<13);//输出低电平

	while(1);
}

void SystemInit(void)
{

}

把main.c找到添加到文件内部。ok!

编译，重构，运行，下载。四步完成。

成功了。！！！！！在板子上手按一下reset.
pc13就会亮了。
至于具体程序里边的几个16进制的介绍在这里详细介绍介绍。http://t.csdn.cn/zHCck
