RT-Thread 项目工程搭建和配置--(Env Kconfig)

获取rtt源码

下载 - RT-Thread物联网操作系统

这里推荐用gitee，下载速度会快很多，在bsp目录内，有相关参考demo工程

git clone https://gitee.com/rtthread/rt-thread.git

文件夹内容具体如下：

名称	描述
BSP	Board Support Package（板级支持包）基于各种开发板的移植，可参考demo
components	RT-Thread 的各个组件代码，例如 finsh，gui 等。
documentation	相关文档，如编码规范等
examples	相关示例代码
include	RT-Thread 内核的头文件。
libcpu	各类芯片的移植代码。
src	RT-Thread 内核的源文件。
tools	RT-Thread 命令构建工具的脚本文件。

获取RT-Thread Env工具

RT-Thread Env 工具包括配置器和包管理器，用来对内核和组件的功能进行配置，对组件进行自由裁剪，对线上软件包进行管理，使得系统以搭积木的方式进行构建，简单方便。

配置链接参考官网：Env 用户手册 (rt-thread.org)

Kconfig 文件（同linux）

Kconfig 具体介绍：Kconfig Language — The Linux Kernel documentation

rtt官网介绍：Kconfig (rt-thread.org)

rtt Kconfig类似Linux Kconfig方式的menuconfig

Kconfig机制包括了Kconfig文件和配置UI界面（如menuconfig，pyconfig等）。Kconfig机制有如下特点：

• Kconfig文件中的配置项会映射至rtconfig.h中
• Kconfig文件可以随源码分散至各级子目录，便于灵活修改。

我们需要了解Kconfig如下基本语法：

mainmenu语句
menu/endmenu语句
config语句
source语句
if/endif语句
choice/endchoice语句
comment语句

用imxrt1060-nxp-evk工程举例，进入工程跟目录。Env在根目录下执行menuconfig命令后，会递归解析各级Kconfig文件，然后显示如下配置界面：

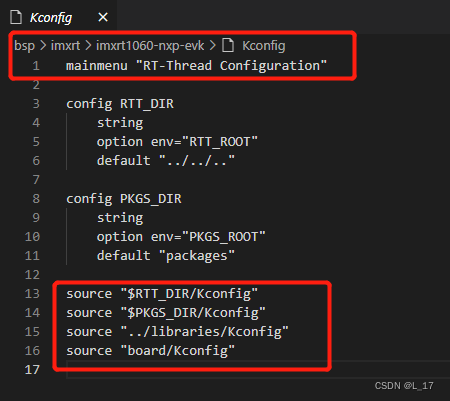

根目录菜单Kconfig内容一般如下，mainmenu “RT-Thread Configuration” 也是窗口标题，那窗口中，五个子菜单是怎么显示的呢？这里我们需要观察，source “xx”中的路劲是怎么递归下去的。

…/…/…/ 退三级目录，如下Kconfig

src/kconfig 如下内容：menu “RT-Thread Kernel” 找到一个子菜单

按照上述方法，递归查询source路径，可以找到相关菜单和具体配置信息。

如何修改Kconfig（首先需要知道那几个语法，然后照猫画虎，慢慢就懂该含义）

这里说修改Kconfig文件，基本是需要修改：Hardware Drivers Config（其他是官方内核和组件相关，我们不用管），Hardware Drivers Config内容是针对某个项目的具体硬件，如果我们新增了设备驱动，也可以通过修改它的Kconfig，使驱动出现在menuconfig窗口中

RT-Thread Kernel
RT-Thread Components
RT-Thread Utestcases
RT-Thread online packages
Hardware Drivers Config

找到 Hardware Drivers Config 内容的Kconfig

menu "Hardware Drivers Config"

config SOC_MIMXRT1052DVL6B
    bool
    select SOC_MIMXRT1052_SERIES
    select BSP_USING_8MFLASH
    select RT_USING_COMPONENTS_INIT
    select RT_USING_USER_MAIN
    default y

menu "On-chip Peripheral Drivers"

    config BSP_USING_GPIO
        bool "Enable GPIO"
        select RT_USING_PIN
        default y

    menuconfig BSP_USING_LPUART
        bool "Enable UART"
        select RT_USING_SERIAL
        default y
        if BSP_USING_LPUART
            config BSP_USING_LPUART1
                bool "Enable LPUART1"
                default y
            config BSP_USING_LPUART2
                bool "Enable LPUART2"
                default n
            config BSP_USING_LPUART3
                bool "Enable LPUART3"
                default n
            config BSP_USING_LPUART4
                bool "Enable LPUART4"
                default n
            config BSP_USING_LPUART5
                bool "Enable LPUART5"
                default n
            config BSP_USING_LPUART6
                bool "Enable LPUART6"
                default n
            config BSP_USING_LPUART7
                bool "Enable LPUART7"
                default n
            config BSP_USING_LPUART8
                bool "Enable LPUART8"
                default n
        endif

    config BSP_USING_DMA
        bool "Enable DMA"
        default n

    config BSP_USING_WDT
        bool "Enable WDT"
        select RT_USING_WDOG
        default y
        if BSP_USING_WDT
            config BSP_USING_WDT1
                bool "Enable WDT1"
                default y
            config BSP_USING_WDT3
                bool "Enable WDT3"
                default n
        endif

    config BSP_USING_PXP
        bool "Enable PXP"
        default n

    config BSP_USING_CACHE
        bool "Enable CACHE"
        default n

    menuconfig BSP_USING_LCD
        bool "Enable LCD"
        default n
        if BSP_USING_LCD
            config LCD_WIDTH
                int "width"
                default 480

            config LCD_HEIGHT
                int "height"
                default 272

            config LCD_HFP
                int "HFP"
                default 4
            config LCD_VFP
                int "VFP"
                default 4
            config LCD_HBP
                int "HBP"
                default 8
            config LCD_VBP
                int "VBP"
                default 2
            config LCD_HSW
                int "HSW"
                default 40
            config LCD_VSW
                int "VSW"
                default 10
            config LCD_BL_PIN
                int "Backlight ctrl pin"
                default 63
            config LCD_RST_PIN
                int "Reset pin"
                default 2
        endif

endmenu

menu "Onboard Peripheral Drivers"

    config BSP_USING_SDRAM
        bool "Enable SDRAM"
        default n

    config BSP_USING_LVGL
        bool "Enable LVGL for LCD"
        select BSP_USING_LCD
        select PKG_USING_LVGL
        select PKG_USING_LV_MUSIC_DEMO
        select BSP_USING_PXP
        select BSP_USING_CACHE
        default n

endmenu

menu "Board extended module Drivers"

endmenu

endmenu

裁剪搭建自己工程（用nxp rt系列举例）：

笔者不太习惯让项目工程过于臃肿（过多无效或不使用的文件），所以会做一些裁剪。裁剪结果如下：

名称	描述
board	板级支持包，基于具体项目，该芯片基本IO时钟等配置
libraries	芯片厂商sdk，基于该芯片开发好的hal库（适用于rtt）
packages	在线软件包（配置好后，执行命令：pkgs --update 更新即可）
rt-thread	rtt内核、组件源码等

rt-thread-rt1052-keil工程
