Lcd1602——斌哥51

最新修改时间2022/7/22
LCD1602

16代表显示16个字符，2代表总共显示两行
芯片的工作电压是4.5-5.5v
工作电流2.0ma（5V）
模块最佳工作电压5.0v
字符尺寸：2.95X4.25(wxh)mm
管脚说明：

VSS：电源地
VDD：接5v电源
VL：液晶显示器对比度调整端，接正电源的时候对比度弱，接地的时候对比度高。对比度过高会产生鬼影，所以在使用的时候，串接一个10k的电位器调整对比度。（对比度调节可以理解为）
补充：
对比度是指投影图像最亮和最暗区域之间的比率，比值越大，从黑到白的渐变层次就越多，从而色彩表现越丰富。对比度对视觉效果的影响非常关键，一般来说对比度越大，图像越清晰醒目，色彩也越鲜明艳丽；而对比度小，则会让整个画面都灰蒙蒙的。高对比度对于图像的清晰度、细节表现、灰度层次表现都有很大帮助。对比度越高图像效果越好，色彩会更饱和，反之对比度低则画面会显得模糊，色彩也不鲜明。

RS：Register selection寄存器选择位。高电平选择数据寄存器，低电平选择指令寄存器。（高数据，低命令）
R/W:为读写信号线，高电平进行读操作，低电平进行写操作。
当RS和R/W同时为低电平的时候，可以写入指令或者写入显示地址。（高读，低写）
当RS为低，R/W为高的时候，可以用于读忙操作。
当RS为高，R/W为低的时候，可以用于写数据。
E：为使能端，当E从高电平降为低电平的时候，液晶模块开始执行命令。
D0-D7：8位数据线。
BLA：背光源正极（调节亮度）
BLK：背光源负极（调节亮度）

显示地址：

重点：
我们直接看的话，第二行第一个地址是0x40，那是不是我们可以直接操作0x40这个地址，使得光标定位在这个位置呢？
答案是不可以！！！！！
因为写入显示地址的时候，要求D7为1，所以实际写入的地址信息是40h(01000000)+80h(10000000)=c0h(11000000)
也就是说我们在操作显示地址的时候要记得加上80h

注意看第一行的起始地址是0x00末尾的地址是0x27
那么第一行总共有40个可供操作的地址，那么两行就是80个可供操作的地址。
也就是说每个字符占8位，总共80个字符，就是80*8=640位，也就是64字节的RAM缓冲区。

而实际我们使用的时候值显示每行前16个字符。

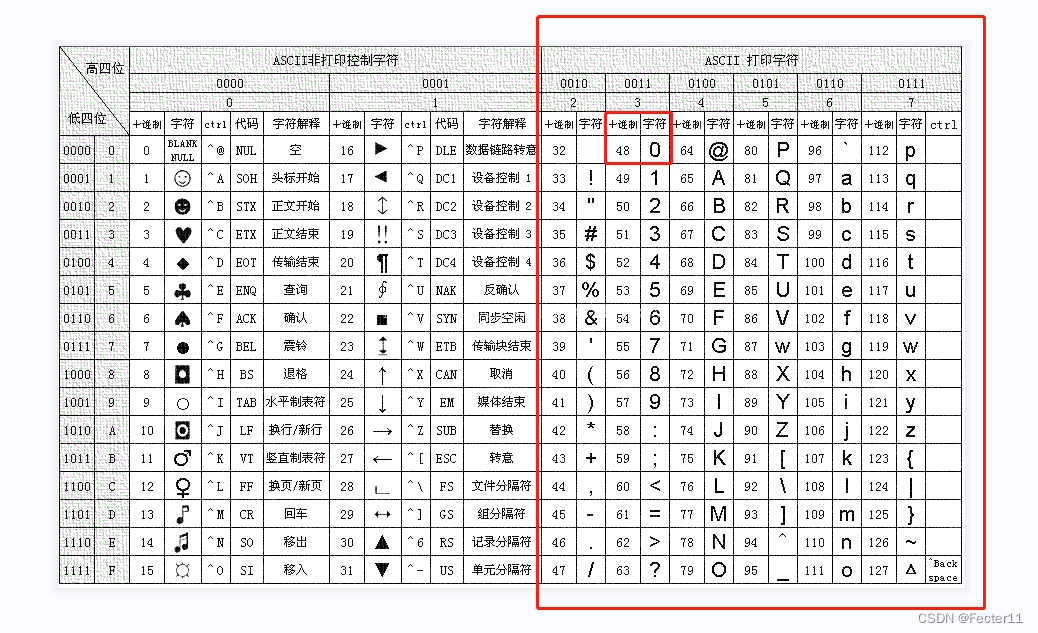

而LCD1602只能显示ASCII表中的打印字符（注意ASCII有两种字符，一种是控制字符，一种是打印字符）

这里说明一下，我们在打印相应的字符时可以通过加上’0’（字符0）的方式对应打印输出目标。也可以直接加上十进制的数字48

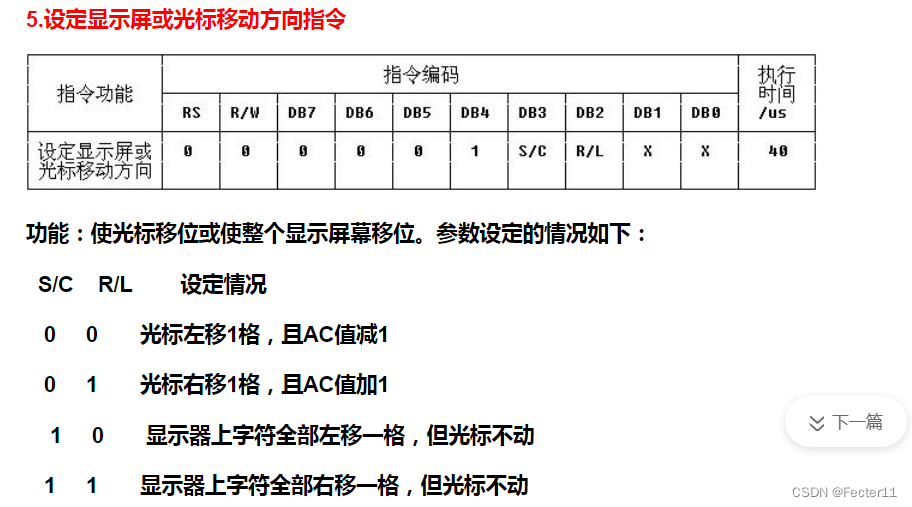

指令集：（我们控制模块的命令）

DDRAM : 显示用ram,直接和屏幕上的点相对应。屏幕上的一个点和ddram中的一个位对应，字符屏的ddram和图形屏的ddram有一点点区别。
CGROM : 字模存储用空间。你要显示某个ascii字符时，要显示字符的字模就存在这里。

读时序：

注意时间间隔
比如：我们读取有效数据要求间隔100ns
我们的51单片是11.0592mhz
我们的机器周期就有（1/11.0592mhz）*12 约等于1.085us，所以我们的指令周期是显然是足够的

写操作时序：

源文件如下：
main.c

# include "lcd1602.h"
# include "display.h"

 uchar num = 0;  //0-255
 uint i = 0;

//下面的主函数是显示单个字符的方式
/************************ * 主函数 *************************/
//void main (void)
//{

// Lcd1602_busycheck();
// Lcd1602_Write_CMD(0x01); //清屏
// Lcd1602_Write_CMD(0x06); //每次写入新数据,光标右移,屏幕不移动
// Lcd1602_Write_CMD(0x0C); //打开屏幕,光标不显示
// Lcd1602_Write_CMD(0x38); //选择8位的数据位,并且允许两行都可以用来显示
//
// Lcd1602_Write_CMD(0x80); //写地址，从第一行的第一位开始写。0x00 + 0x80
//
//
// Lcd1602_Write_DAT('O') ; //写显示数据
// Lcd1602_Write_DAT('K') ; //写显示数据
//}



//主函数，显示字符串，并可以指定位置
//void main (void)
//{

// Lcd1602_busycheck();
// Lcd1602_Write_CMD(0x01); //清屏
// Lcd1602_Write_CMD(0x06); //每次写入新数据,光标右移,屏幕不移动
// Lcd1602_Write_CMD(0x0C); //打开屏幕,光标不显示
// Lcd1602_Write_CMD(0x38); //选择8位的数据位,并且允许两行都可以用来显示
//
// LCD_Position(0,7); //从第零行的第七个开始显示
//
// LCD_dispaly("good");
//
//}


//动态显示
void main (void)
{



		Lcd1602_busycheck();
		Lcd1602_Write_CMD(0x01);  //清屏
		Lcd1602_Write_CMD(0x06);	//每次写入新数据,光标右移,屏幕不移动
		Lcd1602_Write_CMD(0x0C);   //打开屏幕,光标不显示
		Lcd1602_Write_CMD(0x38);   //选择8位的数据位,并且允许两行都可以用来显示

		LCD_Position(0,7);  //从第零行的第七个开始显示

		LCD_dispaly("good");
		while(1)
		{

			num++;   //num是uchar型，最大255
			LCD_Position(1,0);
			Lcd1602_Write_DAT(num/100 + '0');
			Lcd1602_Write_DAT(num%100/10 + '0');
			Lcd1602_Write_DAT(num%100%10 + '0');
			i =5000;
			while(i--);
		}
}

lcd1602.c

# include "lcd1602.h"
# define uchar unsigned char
# define uint unsigned int

/********************************** * 忙检检测函数 * * 判断LCD1602当前是否在忙 * ***********************************/

void Lcd1602_busycheck()
{

	uint sta = 0;  //定义一个变量用来存储Dataport读到的数据

	Dataport = 0xff; //人为释放Dataport数据线

	RS = 0;      //命令
	RW = 1;      //读

	//忙则循环判断，不忙则结束循环
	do
	{



		E = 1;        //使能

		sta = Dataport;  //读取数据端口的值，如果显示屏不忙那就是0xFF,如果忙就不是0xFF

		E = 0;


	}while((sta & 0x80) == 0x80);   //0x80 就是1000 0000 我们用来判断端口的最高位是不是1，如果是1则代表忙，不是1则不忙

}


/********************************** * 写数据函数 * * 判断LCD1602当前是否在忙 * ***********************************/

void Lcd1602_Write_DAT(uchar Dat)  //一次写8Bit
{

	Lcd1602_busycheck();		//检测忙不忙

	RS = 1;  //数据
	RW = 0;		//写操作

	Dataport = Dat;

	E = 1;    //当E由高电平变为低电平的时候，液晶开始执行命令
	_nop_();

	E = 0;

}

/********************************** * 写命令函数 * * 判断LCD1602当前是否在忙 * ***********************************/
void Lcd1602_Write_CMD(uchar Comd)  //一次写8Bit
{

	Lcd1602_busycheck();		//检测忙不忙

	RS = 0;  //命令
	RW = 0;		//写操作

	Dataport = Comd;

	E = 1;    //当E由高电平变为低电平的时候，液晶开始执行命令
	_nop_();
	E = 0;
}

lcd1602.h

# ifndef __lcd1602_H__
# define __lcd1602_H__

# include <reg51.h>
# include <intrins.h>

# define uchar unsigned char
# define uint unsigned int
# define Dataport P0   //以P0作为数据口


sbit RS = P3^5;  //命令或数据，高数据，低命令

sbit RW = P3^6;	//写或读，高读低写

sbit E = P3^4;	//使能

void Lcd1602_busycheck(); 		//忙检测
void Lcd1602_Write_DAT(uchar Dat);    //写数据
void Lcd1602_Write_CMD(uchar Comd);    //写命令

# endif

display.c

# include "display.h"


//LCD显示字符串函数
void LCD_dispaly(uchar* str)
{

	//"\0"在c语言中代表“字符串结束符”。“\0”的ASCII码为“0”,
	//也就是空字符;字符串总是以“\0”作为串的结束符;因此当把一个字符
	//串存入一个数组时,也把结束符“\0”存入数组,并以此作为该字符串是
	//否结束的标志。”
	while(*str)  //比如输入good 总共有g o o d \0 5个元素
	{

			Lcd1602_Write_DAT(*str++) ;
	}

}


//指定写入数据的位置
void LCD_Position(bit x,uchar y)  //定义行x，定义列y
{

	uchar position;
	if(x == 0)
		position = 0x80 + y;
	else
		position = 0xC0 + y;

	Lcd1602_Write_CMD(position);
}

display.h

# ifndef __display_H__
# define __display_H__

# include "lcd1602.h"

# define uchar unsigned char
# define uint unsigned int

void LCD_dispaly(uchar* str);
void LCD_Position(bit x,uchar y) ;

#endif
