HCIA-R＆S自用笔记（22）STP状态与计时器、STP拓扑变化、STP配置及实验

STP状态与计时器（7/25，12min）

端口状态（Port Role）

STP端口状态	R/MSTP端口状态	端口状态对应的行为
DIsabled	Discarding	不转发用户流量 不学习MAC地址
Blocking
Listening
Learning	Learning	不转发用户流量 学习MAC地址
Forwarding	Forwarding	转发用户流量 学习MAC地址

 Disabled（端口禁用或链路失效）

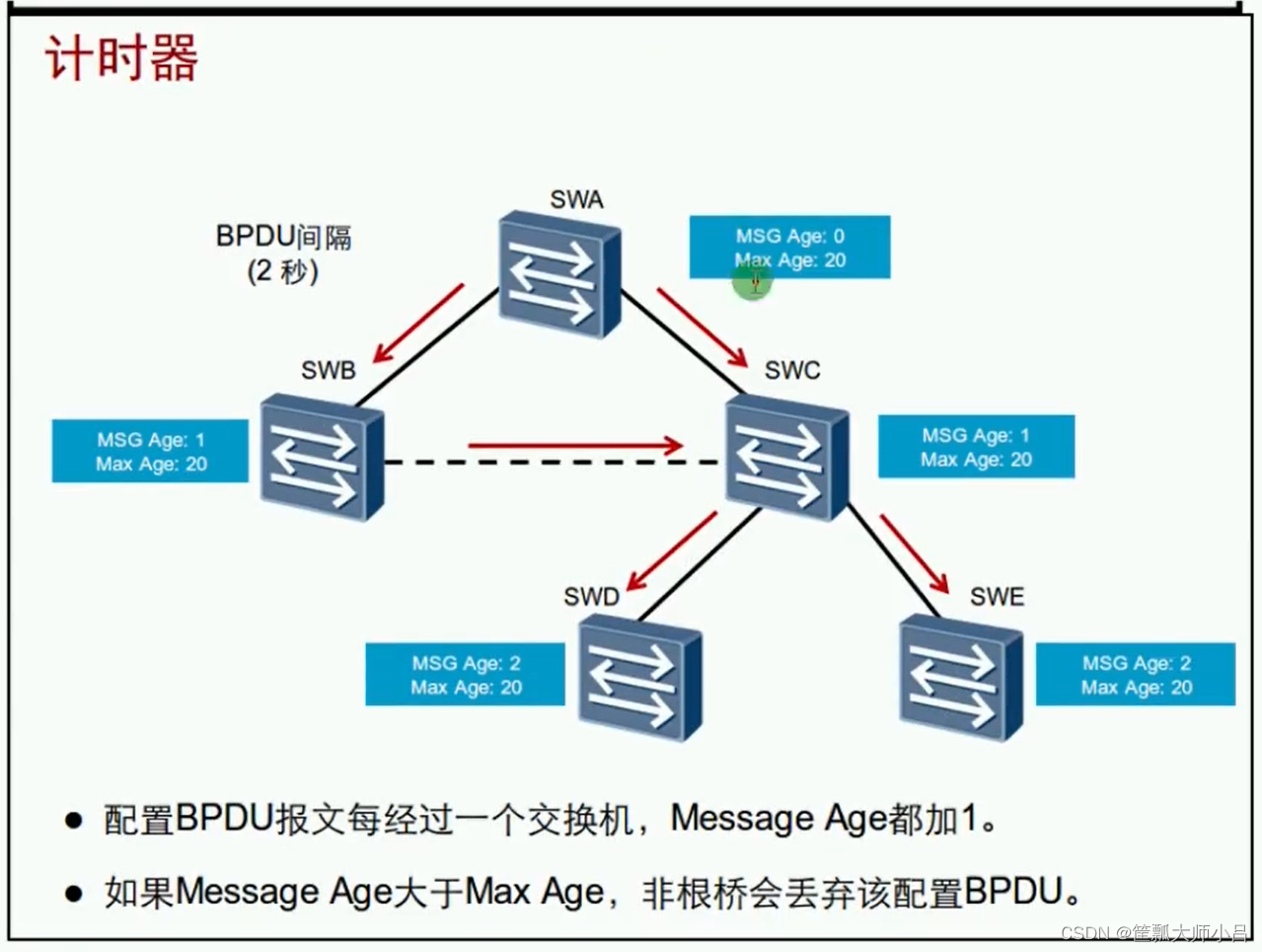

STP计时器

计时器	备注
Hello	2s，根桥发送BPDU的间隔
Forward Delay	15s，监听和学习的持续时间
Max Age	20s，保持阻塞的最大时间 （未收到BPDU的时间）

Listen到Learning15s；Learning到Forwarding15s（15s即Forward Delay）

阻塞端口20s内没有收到比自己更优的BPDU（因为自身BPDU次优所以阻塞），则进入Listening（或Discarding，依STP模式决定）状态

STP拓扑变化（7/25，28min）

当一台有预备端口的交换机检测到直连链路物理故障后，预备端口会转换为根端口（30s变成转发状态）

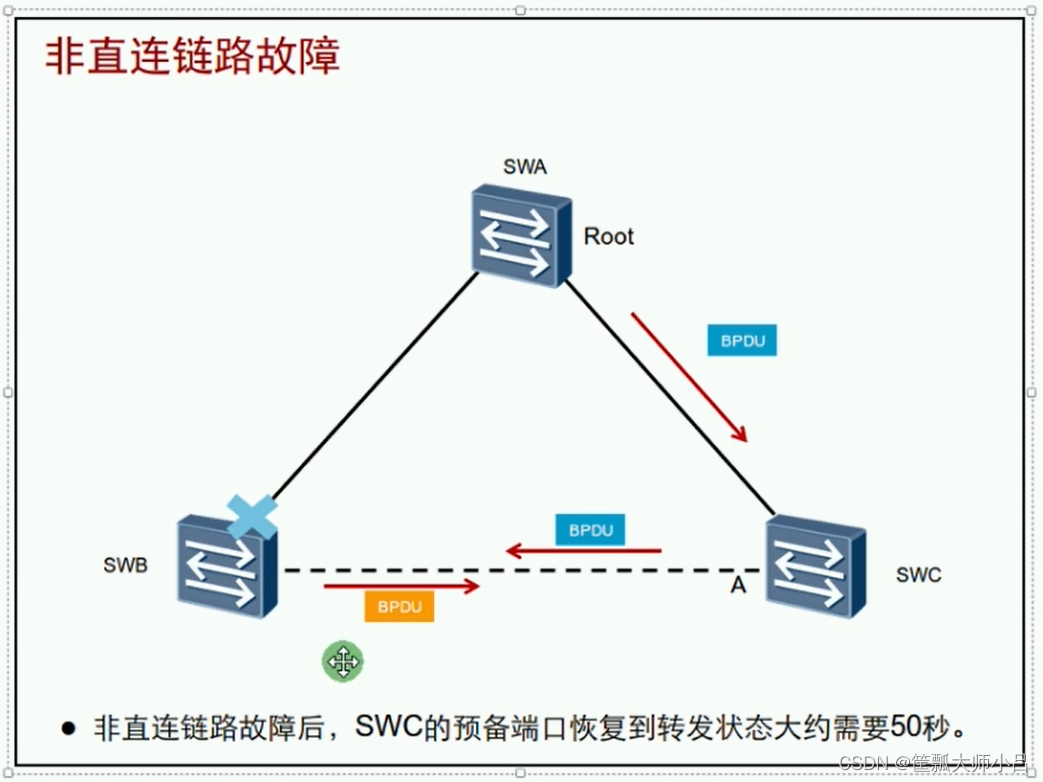

在SWB失去与SWA的直连后，认为自己成为根桥，并向SWC发送BPDU（这个BPDU是次优的）， 但A处保留了之前SWA→SWB→端口A的最优BPDU，在Max Ages（20s）后该BPDU失效，这时，SWC将从根桥收到的BPDU传递给SWB，SWB比较之后发现自己竞争失败，于是该链路上的端口角色开始变化，A进入Learning再进入Forwarding状态，整个过程为50s



 清空主机A的ARP表，重新发送ARP，SWB则会立即更新地址表

TCN没有参数，单纯代表拓扑变化

TCA处于Configure BPDU中

SWB再向上发TCN

STP配置及实验（7/26，30min）

命令	备注
stp mode {mstp | stp | rstp}	配置STP模式，默认MSTP
stp priority 4096	配置BID优先级，0-61440 步长为4096
stp root primary/secondary	自动修改优先级，指定主/备根桥
开销（Cost）标准：	legacy（华为私有）：1-200000 802.1d：1-65535 802.1t：1-200000000，默认
stp cost 10	修改STP开销
stp pathcost-standard {dot1d-1998 | dot1t | legacy}	配置路径开销值的标准
stp port priority 144	修改PID优先级，步长为16
display stp [brief]	显示STP配置信息和参数
