Hub and Spoke配置案例

一、网路拓扑

二、具体配置

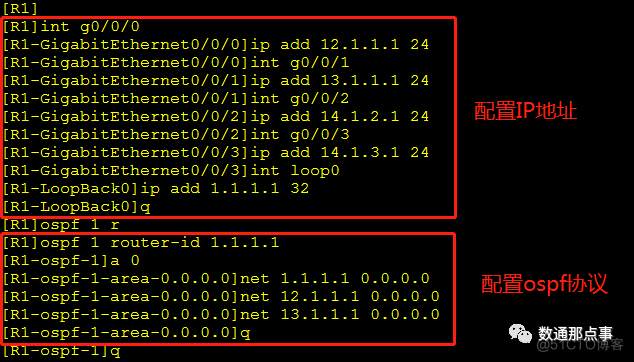

1.把骨干网底层的IGP网路配置通联。此次依然是采用ospf协议。

R1，R2，R3在配置IGP的过程中基本相同，在这里不再过多赘述。需要特别提示的是：R2和R3的G0/0/1接口，R1的G0/0/2和G0/0/3接口不宣告到ospf中。配置完毕后对ospf邻居建立情况进行检查，确保IGP路由通联。

2.骨干网开启MPLS LDP功能

R1，R2，R3的配置基本相同，不再赘述。查看LDP建立情况，确保Status状态为Operation。

3.骨干网建立VPN实例，并与接口进行绑定

R1具体配置

R2具体配置：

R3具体配置

在PE上查看vpn配置情况。

4.CE配置接口地址

R5，R6与其相似，不再赘述。

5.在整个网络中建立BGP协议

A. R4，R5，R6分别与各自的PE建立EBGP邻居，具体配置相似，在此以R5为例：

R1，R2，R3配置相类似，在此以R2为例：

在R1的配置上，需要提示的一点是

allow-as-loop：用来配置本地AS号的重复次数。

在PE上检查EBGP邻居建立情况。状态为Established

B. R1，R2，R3之间建立IBGP邻居

R2具体配置：

R3与R2配置相同，Spoke-PE的bgp只需要和Hub-PE建立起邻居即可，相互之间不需要建立IBGP邻居。R1需要和R2，R3建立IBGP邻居。

三、配置验证

两台PC之间可以相互ping通

观察ping包的路径，经过Hub-CE路由器。
