设CPU有16根地址线，8根数据线，并用MREQ作为访存控制线号......存储器与CPU的连接

计算机组成原理例题

最近在学习计算机组成原理，碰到存储器与CPU的连接这一块，学得实在头疼，研究了好长时间终于搞明白了，现在给大家分享一下。

设CPU共有16根地址线，8根数据线，并用MREQ（低电平有效）作访存控制信号，作读写命令信号（高电平为读，低电平为写）。
现有下列存储芯片：

ROM（2K×8位，4K×4位，8K×8位)
RAM（1K×4位，2K×8位，4K×8位)
74138译码器和其他门电路（门电路自定）。

试从上述规格中选用合适芯片，画出CPU和存储芯片的连接图。

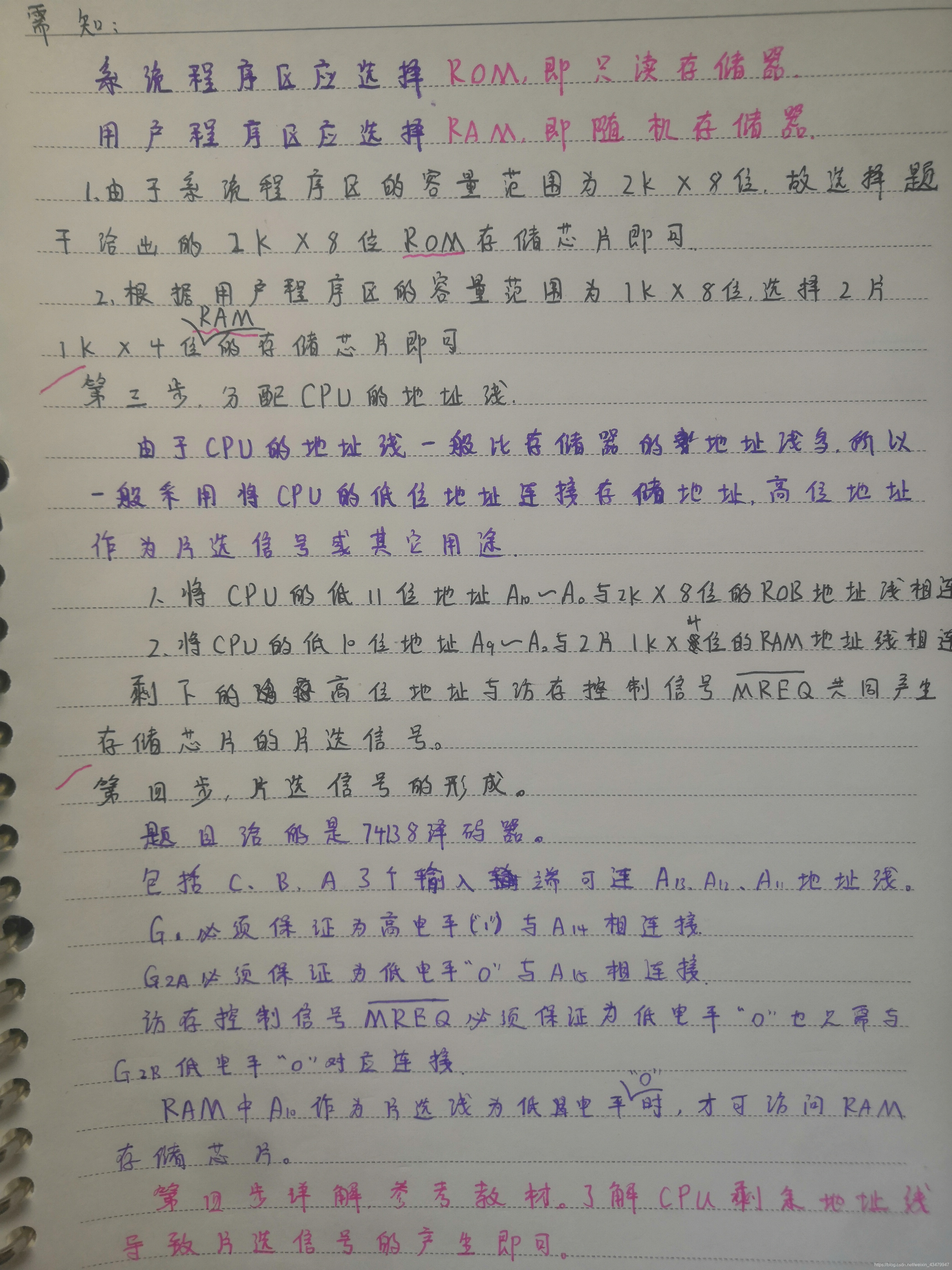

以下是我的详细解题过程：

总结

综上，此类问题求解一般分为4步走：

1. 确定地址范围。
2. 根据地址范围选择合适的存储芯片。
3. 分配CPU地址。
4. 形成片选信号。

如果有错误的地方或者疑惑的地方，欢迎小伙伴们一起讨论~
