4. PCIe 接口时序

在上一篇中，大致介绍IPcore接口。总的来说接口如下图



 数据的接收和发送通过 transmit TLP interface和Receive TLP interface。收发数据的时序也只是描述这几个接口的关系。从手册上截取PCIe x1的接口时序

数据发送

上图是x4接口，我们使用的5G的IP，时序和这个差不多，只是tx_val会间隔有效。上述时序

EP发送数据之前，首先发送tx_req_vc0为高，表示请求发送，等待tx_rdy_vc0为高表示可以开始发送，当tx_rdy_vc0为高时，在下一个时钟的上升沿在yx_data_vc0上放置数据，并拉高tx_st_vc0信号. tx_rdy_vc0一致保持高电平，直到TLP包的最后一个数据，所以这个tx_rdy_vc0信号可以作为一个读使能信号使用，用于非流水的fifo。

tx_end_vc0,指示数据线上是TLP最后一个数据。

tx_ca_*h_vc0 和 tx_ca_*d_vc0在每次发送请求之前必须检查，发送完成后对应的值会减一，这两个类型的标志是指示上端口是否有资源转发你的发送数据

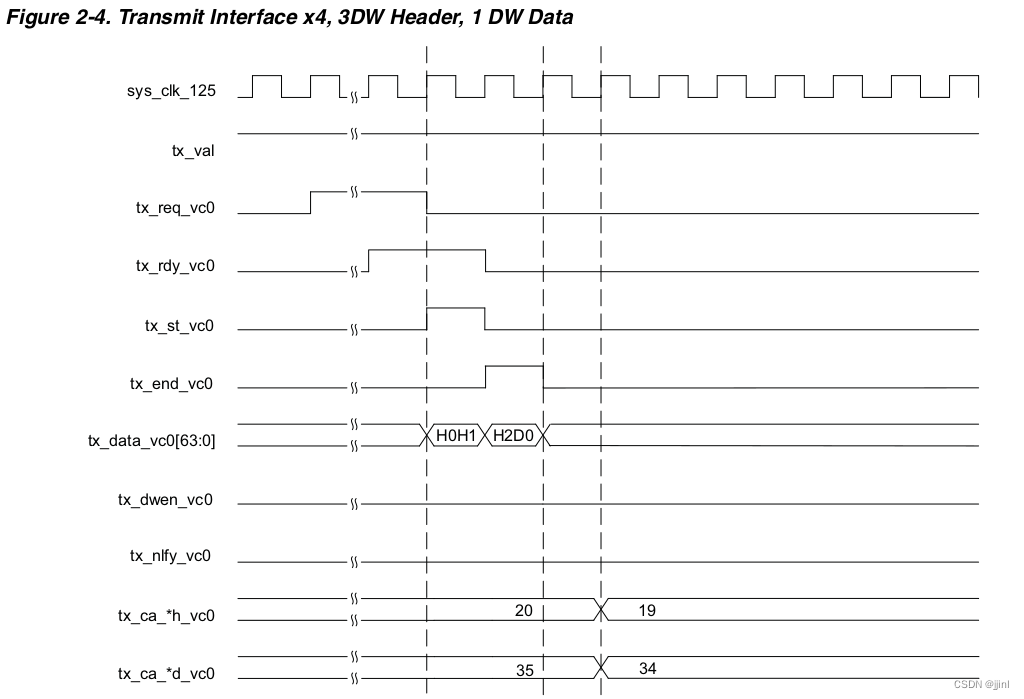

 上图是发送两个数据的时序

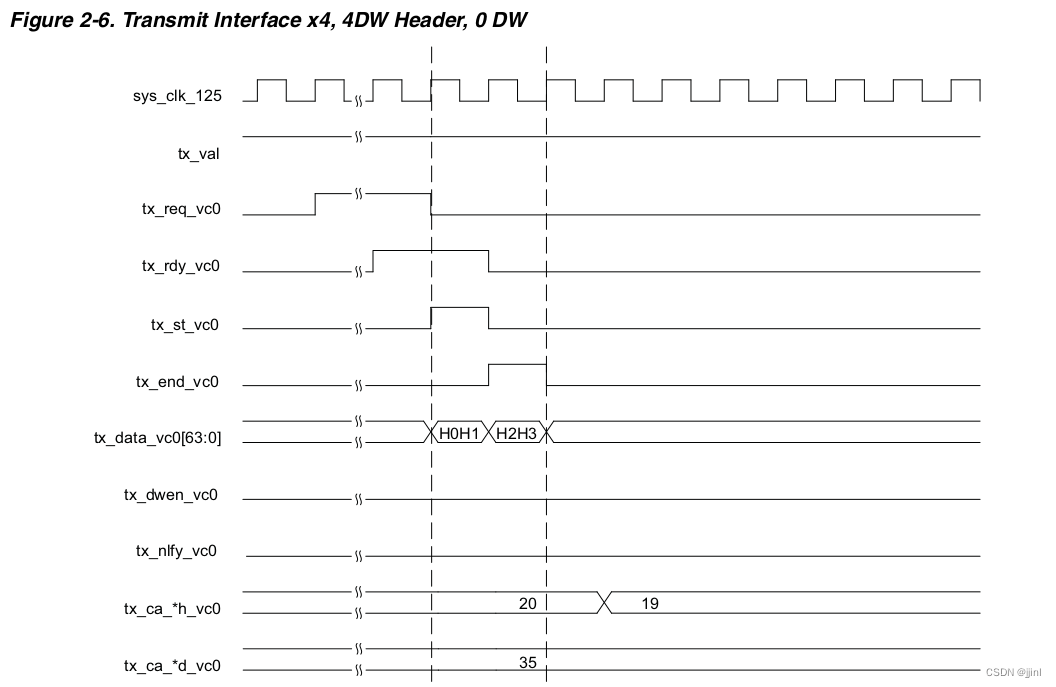

 上图发送时序是只有头，不存在数据对应tx_ca_*d_vc0没有变化

 上图发送的数据最后一个不够64bit，此时dwen信号指示63：32位有效

 burst模式，发送两个TLP包，req信号保持到最后一个TLP包发送rdy信号有效

 作废TLP包，在任何时候拉高 tx_nlfy信号，作废此TLP包，不需要再发tx_end信号



上图x4降级为x1的时候时序图，我们工程使用的x1，时序图和上面一样。此图中tx_val为高的时候，信号才发生变化

数据接收

当一个TLP数据包发送过来时，rx_st_vc0会被拉高，此时第一个数据会出现在数据线上，每一个时钟一个数据，当rx_end_vc0为高时，表示此时数据线上是最后一个数据。如果出现ECRC错误，则在最后一个数据时刻rx_ecrc_err_vc0会被拉高;如果TLP的长度有问题，则rx_malf_tlp_vc0会被拉高

 tlp接收数据

 接收ECRC错误

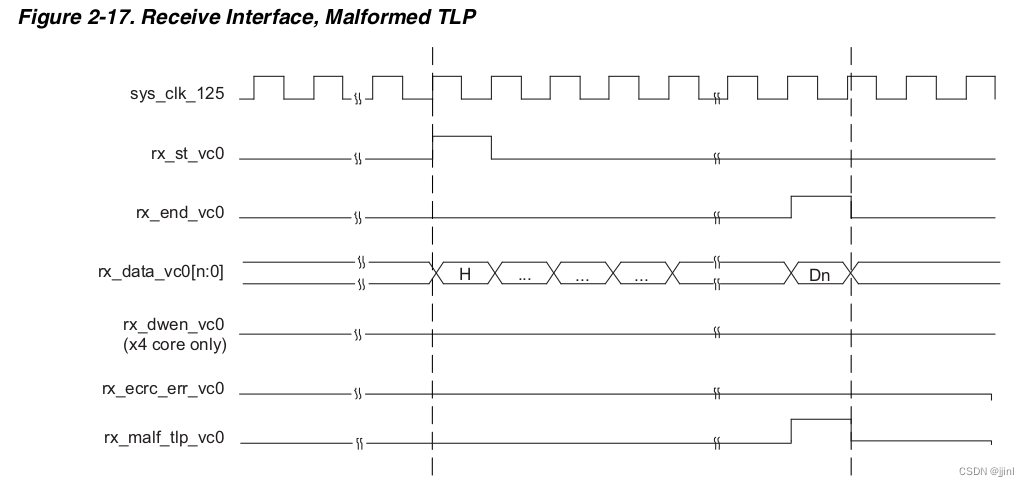

TLP长度有问题
