8255并行接口实验

3.2 8255并行接口实验

3.2.1实验目的

1、掌握8255A并行接1芯片的基本结构及工作原理。
2、掌握8255A工作方式0的特点及其使用方法。
3、掌握8255A的端口A或端口B工作于方式1时的特点及其使用方法;掌握方式1输入或输出时端口C用作联络信号的引脚的定义及功能。
4、掌据程序固化及脱机运行程序的方法。

3.2.2实验内容

1、基本输入输出实验。编写程序，使8255A的A口为输出，B口为输入，完成拨动开关到数据灯的数据传输。要求只要开关拨动，数据灯的显示就改变。
2、流水灯显示实验。编写程序，使8255的A口和B口均为输出，实现16位数据灯的相对循环显示。
3、(选做)方式1输入输出实验。编写程序，使8255工作在方式1控制下的A口输入，B口输出。

3.2.3实验原理

并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。CPU和接口之间的数据传送总是并行的。即可以同时传递8位、16位、32位等。8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作:方式0–基本输入/输出方式、 方式1-选通输入出方式、方式2-双向选通工作方式。8255的内部结构及引脚如图3-2-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图3-2-2所示。

8255实验单元电路图如图3-2-3所示。

3.2.4 实验说明及步骤

1、基本输入输出实验
本实验使8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。用一组开关信号接入端口B，端口A输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入输出功能。具体实验步骤如下，其中第(4)步到第(6)步固化功能可选作:
(1)实验接线图如图3-2-4所示，按图连接实验线路图。
(2)编写实验程序，经编译、连接无误后装入系统。
------------理论知识-----------
1、确认端口地址

IO基地址0600H
XR1---A0
XR2---A1
地址范围600H~603H
端口A地址：0600H
端口B地址：0602H
端口C地址：0604H
控制寄存器端口地址：0606H

2、确定工作方式

端口A工作于方式0,基本输出方式
端口B工作于方式0,基本输入方式

3、确定控制字

1 00  0 x 0 1 x

4、初始化程序

A EQU 0600H
B EQU 0602H
C EQU 0604H
S EQU 0606H
CODE SEGMENT
	ASSUME CS:CODE
START:
	;设置端口A，方式0输出
	;设置端口B，方式0输入
	MOV AL,10000010B
	MOV DX,S      ;送控制字
	OUT DX,AL

NEXT:
	;从B口读入开关状态
	;将从B口读入的开关状态
	;送给端口A输出
	MOV DX,B              ;读B口发出的起始数据，B口输入
    IN AL,DX
    MOV DX,A               ;写A口发出的起始数据，A口输出
    OUT DX,AL

	;有键按下否
	MOV AH,1
    INT 16H
	JNZ QUIT

	JMP NEXT

QUIT:
	MOV AH,4CH
	INT 21H
CODE ENDS
	END START

------------理论知识-----------

------------具体实践-----------

8255并行接口实验

IOY0 EQU 0600H               ;8255的CS引脚连接IOY0对应的端口始地址
MY8255_A EQU IOY0+00H*2 ;          ;8255的端口A地址
MY8255_B EQU IOY0+01H*2           ;8255的端口B地址
MY8255_C EQU IOY0+02H*2           ;8255的端口C地址
MY8255_MODE EQU IOY0+03H*2      ;8255的控制寄存器地址
CODE SEGMENT                     ;定义代码段
    ASSUME CS:CODE
START: MOV DX,MY8255_MODE       ;8255控制端口地址为3006H
    MOV AL,82H  ;设置8255方式控制字,A、B口工作方式0，A口输出,B口输入
    OUT DX,AL
LOOP1: MOV DX,MY8255_B            ;读B口发出的起始数据，B口输入
    IN AL,DX
    MOV DX,MY8255_A               ;写A口发出的起始数据，A口输出
    OUT DX,AL
    MOV AH,1                        ;判断是否有按键按下
    INT 16H
    JZ LOOP1                        ;无按键则跳回继续循环，有则退出
QUIT: MOV AX,4C00H                 ;结束程序退出
    INT 21H
CODE ENDS
    END START

------------具体实践-----------

(3)运行程序，改变拨动开始后观察LED显示，验证程序功能
(4)点击“调试”下拉菜单中的“固化程序”项，将程序固化到系统存储器中
(5)将386EX单板机系统的短路跳线JDBG每控到RUN端，然后按复位按键，观察程序是否正常运行;关闭实验箱电源，稍等后再次打开由测，看固化的段序是否运行，验证程序功能
(6)实验完毕后，请将短路跳线DRG的短路块短接到DBG端，以方便下次联机实验。

小提示:I386E CPU单板机支持联机调试模式和脱机独立运行模式。两种模式的切换是通过I386EX CPU单板机单元的右下角下层基板处的短路跳线JDBG来实现，短路块短接到DBG当，CPU与软件处于联机调试模式，该模式下，通过软件界南可对CPU进行下载程序，单步、断点、连续运行等调试，通过固化功能菜单，可将加载到CPU单板机存储器中的固化程序到FLASH存储器中。固化完成后，将短路块短接到RUN档，并复位或另加电，CPU将启动FLASH存储器中的程序进行独立运行，此时I386EX CPU 单板机就工作在脱机独市运行模式了

2、流水灯显示实验
使8255的A口和B口均为输出，数据灯D7 ~ D0由左向右，每次仅亮一个灯，循环显示，D15~ D8与 D7~D0正好相反，由右向左，每次仅点亮一个灯，循环显示。实验接线图如图4.3.5所示。实验步骤如下所述:
(1)按图3-2-5连接实验线路图。
(2)编写实验程序，经编译、链接无误后装入系统。
------------理论知识-----------
1、确认端口地址

IO基地址0600H
XR1---A0
XR2---A1
地址范围600H~603H
端口A地址：0600H
端口B地址：0602H
端口C地址：0604H
控制寄存器端口地址：0606H

2、确定工作方式

端口A工作于方式0,基本输出方式
端口B工作于方式0,基本输出方式

3、确定控制字

1 00  0 x 0 0 x

4、初始化程序

A EQU 0600H
B EQU 0602H
C EQU 0604H
S EQU 0606H
CODE SEGMENT
	ASSUME CS:CODE
START:
	;设置端口A、B方式0输出
	MOV AL,10000000B
	MOV DX,S      ;送控制字
	OUT DX,AL

INIT:
	MOV BL,7FH
	MOV CL,0FEH

	;A口输入数值1(7FH)
	;B口输入数值2(FEH)
NEXT:
	MOV DX,A
	MOV AL,BL
	OUT DX,AL

	MOV DX,B
	MOV AL,CL
	OUT DX,AL

	;有键按下否
	MOV AH,1
    INT 16H
	JNZ QUIT

	;数值1右移，数值2左移
	ROR BL,1
	ROR CL,1



	JZ INIT
	JNZ NEXT

QUIT:
	MOV AH,4CH
	INT 21H
CODE ENDS
	END START


------------理论知识-----------

------------具体实践-----------
8255做流水灯实验

CODE SEGMENT
     ASSUME CS:CODE
START:
	   MOV DX,606H
       MOV AL,80H;A口选择00方式，B口0方式
       OUT DX,AL;送控制字
       MOV CL,80H ;赋初值
       MOV BL,1H ;赋初值
 AA1:
    	MOV DX,600H
        MOV AL,CL
        OUT DX,AL
        MOV DX,602H
        MOV AL,BL
        OUT DX,AL
        CALL DELAY ;延时作用
        ROL BL,1H  ;循环左移一位
        ROR CL,1H  ;循环右移一位
        JMP AA1
DELAY:
  		PUSH CX
        MOV CX,0FFFFH
  	    AA2:PUSH AX
	       POP AX
	       LOOP AA2
	    POP CX

       RET

  CODE ENDS
       END START

------------具体实践-----------
(3)运行程序，观察LED灯的显示，验证程序功能。
(4)自己改变流水灯的方式，编写程序。
(5)固化程序并脱机运行(可选做)。

3、方式1输入输出实验(可选做)
本实验使8255端口A工作在方式0并作为输出口,端口B工作在方式1并作为输入,则端口C的PC2成为选通信号输入端STBB，PC0成为中断请求信号输出端INTRB，当B口数据就绪后，通过发STBB信号来请求CPU读取端口B数据并送端口A输出显示。用一组开关信号接入端口B，端口A输出线接至一组数据灯上。具体实验步骤如下:

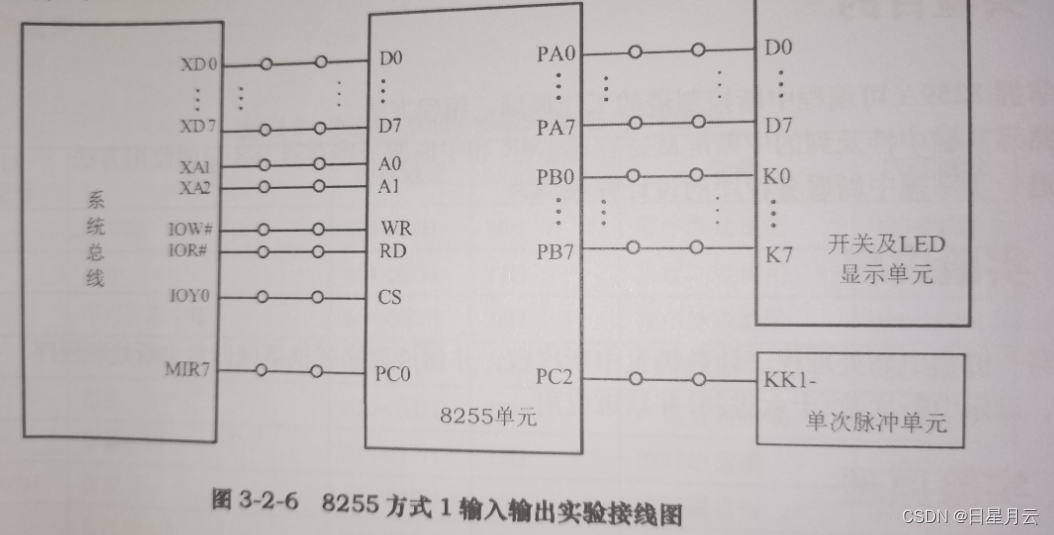

(1)按图3-2-6连接实验线路图。
(2)编写实验程序，经编译、链接无误后装入系统。

------------理论知识-----------

1、确认端口地址

IO基地址0600H
XR1---A0
XR2---A1
地址范围600H~603H
端口A地址：0600H
端口B地址：0602H
端口C地址：0604H
控制寄存器端口地址：0606H

2、确定工作方式

端口A 方式0 输出
端口B 方式1 输入

3、确定控制字

1 00 0 x 1 1 1

4、初始化程序

A EQU 0600H
B EQU 0602H
C EQU 0604H
S EQU 0606H
CODE SEGMENT
	ASSUME CS:CODE
START:
	;设置端口A，方式0输出
	;设置端口B，方式1输入
	MOV AL,10000111B
	MOV DX,S      ;送控制字
	OUT DX,AL

	MOV DX,B
	IN AL,DX

	MOV DX,A
	OUT DX,AL



	MOV AH,4CH
	INT 21H
CODE ENDS
	END START

------------理论知识-----------
(3)运行程序，然后改变拨动开关，准备好后，按动KK1，同时观察数据灯显示，应与开关组信号一致

3.2.5实验提示

1、基本输入输出实验程序流程图如图3-2-5所示;
2、流水灯显示实验程序程序流程图如图3-2-6所示:
