1.简介

Design Compile是完成RTL代码编写且功能仿真之后的逻辑综合工具，其作用就是将前端设计工程师编写好的RTL代码，映射到指定的工艺库上，通过约束、优化，形成门级网表文件

2.三个大过程

translation：将Verilog转化为GTECH网表
gate mapping：再配合工艺库生成门级网表
logic optimization：根据约束eda工具会做一些力所能及的优化

3.DC具体流程

指定工艺库（.db .lib）指定设计文件（.v）
添加时序约束（timing constraints）以及设计规则约束（design rules constraints，包括限载模型、功耗、面积等约束）
进行综合
分析：时序报告、面积报告、功耗报告等
导出ddc网表给到后端

4.实际过程

4.1 打开DC

当然打开前要先安装好DC工具。

使用界面打开
```
 design_vision
```
使用命令行打开
```
 dc_shell
```
使用tcl脚本
```
 dc_shell -f syn.tcl | tee -i sys.log
```

4.2 设置寻找路径

DC会寻找search_path目录中指定的设计和库文件
通常包括Verilog、库和脚本的目录

用户可以将目录添加到默认列表中

 set_app_var search_path "$search_path" ./rtl   ./scripts  ./libs"

4.3 指定工艺库

需要指定的库有两个

target library：生成门级网表用的，如台积电的90nm工艺库
```
 set_app_var target_library 90nm_typical.db
```

link library：一般和target library一样，修改工艺的时候用到link

 set_app_var link library "* 90nm_typical.db"
 set_app_var link library "* $target_library "   //将原有的工艺改为90nm工艺

4.4 指定设计文件

这里需要注意顶层（TOP）文件的设置

	read_verilog "TOP.v   a.v   b.v   c.v"

多个.v文件时设置顶层

	current_design TOP（这个TOP是指模块的名字而不是文件的名字）

4.5 添加时序约束

时钟周期为2个时间单位，时间单位一般为ns

clock period  create_clock -period 2 [get_ports ClK]

时钟误差±0.3

clock skew set_clock_uncertainty -setup 0.3 [get_clocks CLK]

时钟从0-1 1-0的变化时间max设置0.15

clock transition set_clock_transition -max 0.15 [get_clocks CLK]

晶振到CLK的延迟时间设置0.7

clock latency set_clock_latency -max 0.7 [get_clocks CLK]

IO口A输入延迟设置0.6

set_input_delay -max 0.6 -clock CLK [get_ports A]

IO口B输出延迟设置0.8

set_output_delay -max 0.8 -clock CLK [get_ports B]

IO口A输入从1-0 0-1延迟设置0.12

set_input_transition 0.12 [get_ports A]

4.6综合优化

综合时会自动进行优化，而优化包括以下3个方面：

架构优化
逻辑优化
门级映射优化

在满足时序约束的条件下，把面积做到最小，指令：

compile
compile_ultra //更大力度优化，时间更久

4.7 查看报告

包括前面说的时序、面积等

report_qor         //report quality of result
report_timing

4.8 输出

sdc约束文件
ddc文件：网表+sdc的产出
gv文件：后仿真用到

sdf文件：时延文件，后仿真用到

 write_sdc design.sdc
 write -f ddc -hier -output ddc.ddc
 write f verilog -hier -outout design.gv

5. 脚本运行

上面说了这么多，那么脚本怎么跑呢？

.synopsys_dc.setup ：决定两个工艺库和路径
syn.sdc：约束文件
syn.tcl：真正的脚本文件
最后运行dc_shell -f syn.tcl | tee -i sys.log

6.实战

①首先工程文件夹dc_test
②接着建立lab_add和library文件夹
在这里插入图片描述

③然后在lab_add下建立测试文件夹verilog和综合文件夹syn
在这里插入图片描述

④在verilog中添加文件add.v

module add
(
	input		a,b,c_in,
	output		sum,c_out
);

assign sum = a ^ b ^ c_in;

assign c_out = (c_in & b)|(a & b)|(a & c_in);

endmodule

在这里插入图片描述

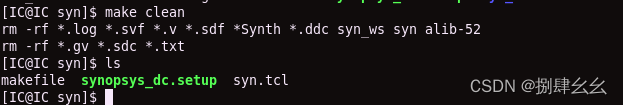

⑤在syn下有4个文件

在这里插入图片描述

启动时选择工艺库的文件.synopsys_dc.setup，这个文件要用ls -a查看，内容如下

set design "sj"
set company "s725"
set_app_var search_path ". $search_path ../../library"
set_app_var target_library typical.db
set_app_var link_library "* typical.db"
set symbol_library tsmc13fsg_6lm.sdb
define_design_lib syn_ws -path ./syn_ws

没啥用的synopsys_dc.setup文件（我不知道有什么用，会优先选择.开头的文件）
makefile文件，只写了clean一个功能，用make clean 来清理产生的文件，内容如下：
```
clean:
rm -rf *.log *.svf *.v *.sdf *Synth *.ddc syn_ws syn alib-52
rm -rf *.gv *.sdc *.txt
```

还有最重要的tcl文件，用来写约束，读取.v文件，设置限载模型，生成报告和其他文件等，内容如下：

set design "sj"
set company "s725"
set_app_var search_path ". $search_path ../../library"
set_app_var target_library typical.db
set_app_var link_library "* typical.db"
set symbol_library tsmc13fsg_6lm.sdb
define_design_lib syn_ws -path ./syn_ws
analyze -work syn_ws -format verilog ../verilog/add.v
elaborate -work syn_ws add
set_operating_conditions typical
set_wire_load_model -name "tsmc090_wl10" [all_design]
set_fix_multiple_port_nets -all -buffer_constants
set_drive 5.0 [all_inputs]
set_load 1.0 [all_outputs]
set_max_fanout 5 [all_inputs]
set_max_area 200
set_max_delay 0.5 -to [all_outputs]
compile
report_timing
report_area
write -hierarchy -format ddc
write -hierarchy -format verilog -output add_netlist.v
write_sdf add.sdf
exit
